Descrizione
Stage6 carburatore Dellorto PHBN 17,5
Carburatore Dell'Orto Stage6 per scooter 50cc, motorini e ciclomotori.
Per migliorare le prestazioni, il carburatore originale deve essere sostituito con uno più grande, in modo da supportare in modo ottimale la nuova configurazione e ottenere una migliore accelerazione e una maggiore velocità massima.
Carburatore PHBN

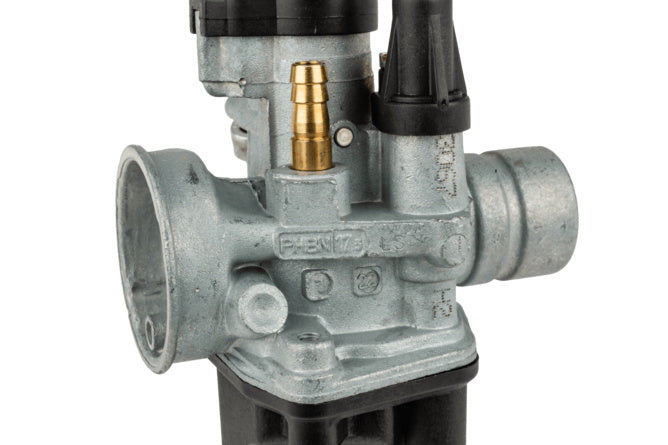

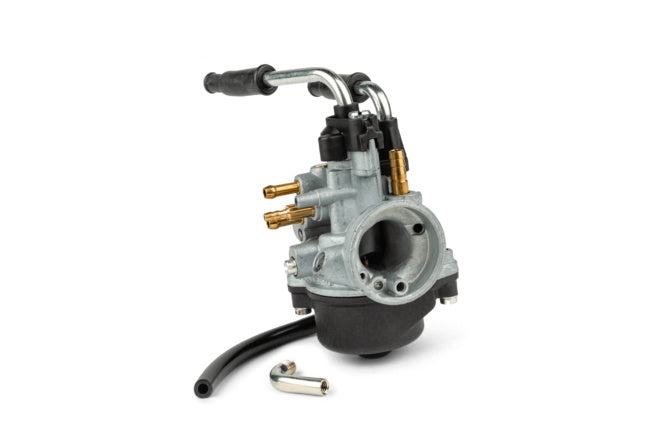

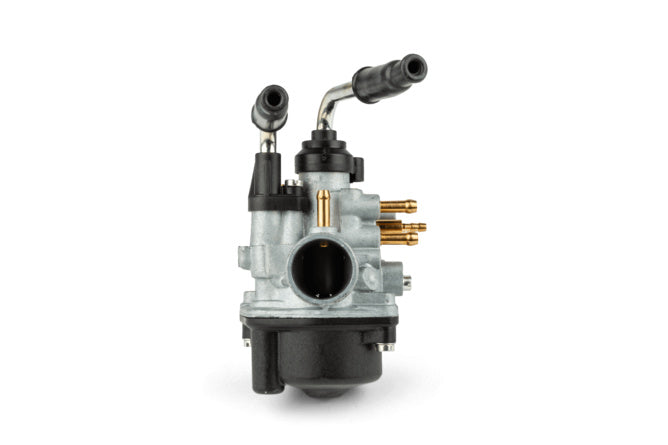

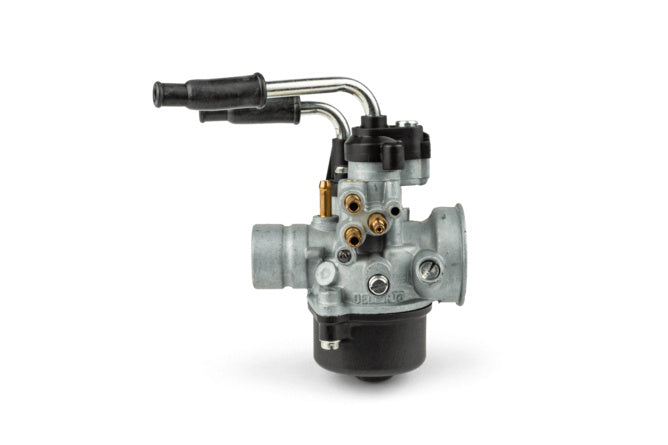

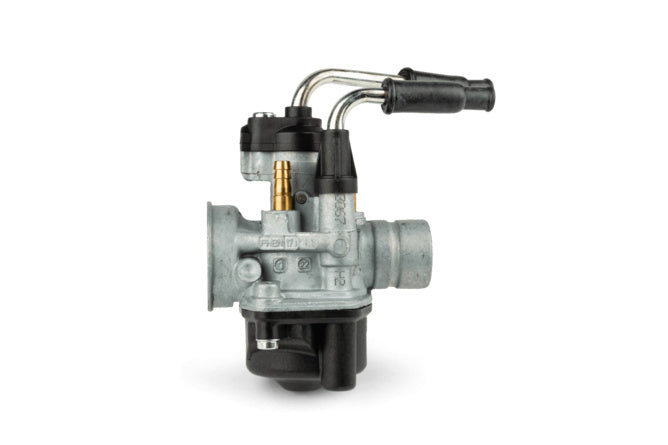

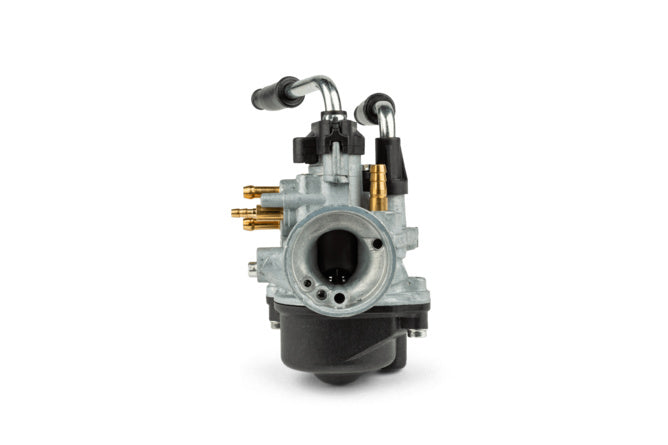

Questo è un carburatore PHBN Dellorto da 17,5 mm di Stage6. Il carburatore da 17,5 mm con strozzatura manuale si adatta perfettamente ai motori Minarelli (come Yamaha Aerox, Yamaha Jog o Malaguti F12), ma può essere utilizzato anche su altri scooter, motorini/motocicli o ciclomotori.
regolazione del carburatore a 2 tempi
Il getto principale fornito è il 90 e il getto secondario è il 34. Normalmente non è necessario cambiarli perché il carburatore funziona molto bene. Naturalmente è possibile ordinare altri getti del carburatore (6 mm) per adattare in modo ottimale la regolazione del carburatore alla configurazione.
Nota: per verificare se il carburatore è impostato correttamente, è necessario dare un'occhiata alla candela per evitare di danneggiare il motore. A questo proposito, consultate il nostro tutorial .
Dati tecnici Carburatore Stage6 17,5 PHBN:
- carburatore PHBN LS da 17,5 mm di Dellorto
- Montaggio flessibile con flangia in gomma
- Getto principale: 90 (filettatura da 6 mm)
- Getto del minimo: 34
- Getto dello starter: 50
- Spillo A 12
- Tubo di miscelazione 214GA
- Valvola di scorrimento: 40
- Diametro del carburatore: 17,5 mm
Larghezza attacco collettore di aspirazione: 24 mm
- Larghezza attacco filtro aria: 35 mm
Destinato allo starter a cavo (manuale)
- Con collegamento all'olio
- Con collegamento al vuoto
- Con preriscaldamento
- Coperchio del carburatore: 90°
- Riferimento Dellorto 03067
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4051272032530 |
|---|---|
| Peso | 0,40 kg |
| Marca | Stage6 |
| Tipo di prodotto | Carburatore |
| Diametro carburatore | 17,5mm |
| Diametro filtro aria | 35mm |
| Diametro aspirazione | 24mm |
| Tipo starter | Starter a Cavo |
| Opzione | Con depressione, Con Alimentazione Olio |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-31PHBN-17.5 Carburatore 17,5 PHBN Stage6
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara un’area di lavoro pulita e ben illuminata. Assicurati di avere a portata di mano attrezzi base come cacciaviti, chiavi a brugola, fascette stringitubo, pinze e detergente per carburatori.
-
STEP 2Scollega il cavo della batteria per sicurezza e assicurati che il motore sia freddo per evitare scottature.
-
STEP 3Rimuovi il filtro aria montato sul carburatore originale. Svita le fascette o le viti che lo fissano senza danneggiarlo.
-
STEP 4Sgancia il cavo dello starter manuale dal carburatore originale e stacca il tubo dell’olio e il tubo del vuoto collegati, facendo attenzione a non danneggiarli.
-
STEP 5Scollega il carburatore originale dal collettore di aspirazione allentando le fascette o le viti di fissaggio e rimuovilo delicatamente.
-
STEP 6Pulisci il collettore di aspirazione e verifica che la superficie sia libera da residui o sporco, in modo da garantire una tenuta ottimale con la nuova flangia in gomma del carburatore Stage6.
-
STEP 7Monta il nuovo carburatore Stage6 17,5 PHBN inserendo la flangia in gomma sul collettore di aspirazione. Assicurati che sia posizionato correttamente e serralo secondo le specifiche del costruttore.
-
STEP 8Ricollega il tubo dell’olio e il tubo del vuoto sul nuovo carburatore nelle rispettive attacchi.
-
STEP 9Collega il cavo dello starter manuale alla leva presente sul carburatore Stage6, verificando che il movimento sia fluido e senza impedimenti.
-
STEP 10Monta il filtro aria sul nuovo carburatore, fissandolo con fascette o viti come previsto. Controlla che sia ben sigillato per evitare ingressi d’aria esterna.
-
STEP 11Controlla che tutti i collegamenti, i cavi e i tubi siano sicuri e privi di perdite o giochi.
-
STEP 12Avvia il motore e verifica il corretto funzionamento del carburatore. Regola il minimo e altri parametri seguendo il manuale ufficiale del carburatore e, se necessario, utilizza i getti forniti (getto principale 90 e getto minimo 34) o sostituiscili per ottimizzare le prestazioni.
-
STEP 13Controlla lo stato della candela dopo la prova su strada per assicurarti che la carburazione sia corretta ed evitare danni al motore.
-
STEP 14A lavoro ultimato, riattacca il cavo batteria e pulisci l’area di lavoro. Verifica infine che tutte le parti siano serrate e fissate correttamente per la sicurezza durante la guida.
