Descrizione

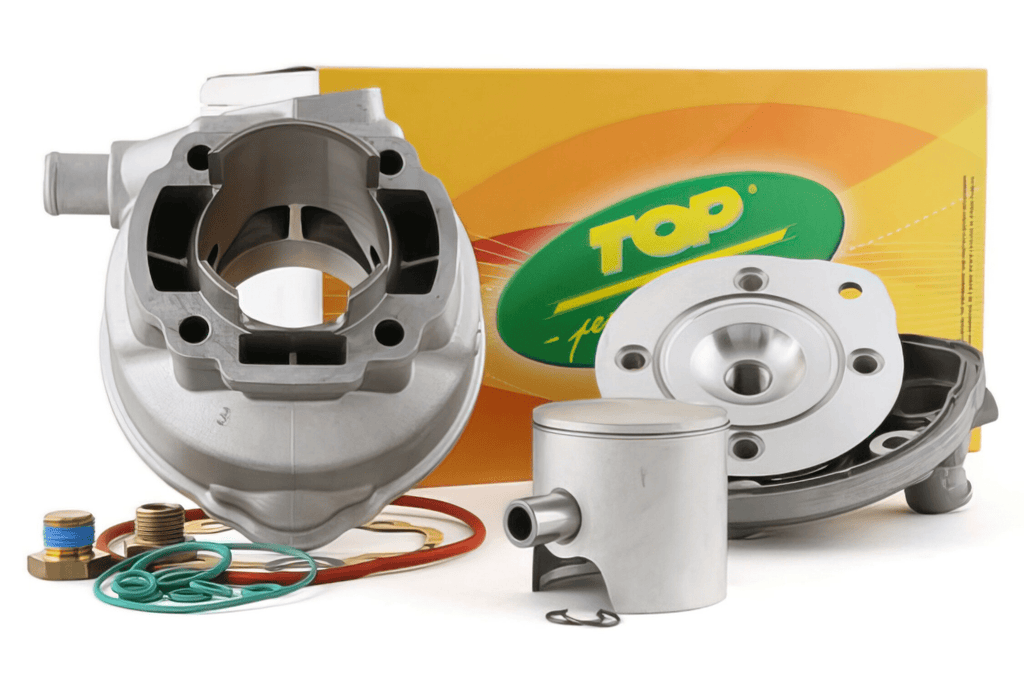

Top Performances 77cc cylinder kit, Minarelli LC horizontal with 12mm piston pin. The kit contains:
- 70cc aluminum cylinder (50mm bore), with 6 overflow ports and split exhaust
- 1-ring piston, 12mm pin
- high compression, two-piece cylinder head
This is the cylinder also included in the Top Performances tuning kit/engine package, shown here without a crankshaft. The cylinder must be used with a 40 mm stroke crankshaft and 85 mm connecting rod.
Extremely high power, superb torque, and a truly affordable price. Definitely the ideal cylinder for those looking for a top-of-the-line racing cylinder, but also wanting to save some money.
Note: The engine block must be machined slightly to make room for the base of the cylinder.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 9929340 |
|---|---|
| Peso | 1,25 kg |
| Marca | Top Performances |
| Tipo di prodotto | Gruppo termico |
| Gamma prodotti | High-end |
| Cilindrata | 77cc |
| Spinotto pistone | 12 mm |
| Materiale cilindro | Alluminio |
| Alesaggio | 50 mm |
| Corsa | Originale |
| Lunghezza biella | 85 mm |
| Filettatura candela | M14 lungo |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 9929340 top tpr 77cc thermal group d.50 stroke 39.2 minarelli horizontal h2o sp.12 aluminium for maxi kit 9926580 connecting rod 85
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro pulita e organizzata; procurati gli attrezzi necessari come chiavi a brugola, chiavi dinamometriche, smerigliatrice (per le modifiche al blocco), lubrificante per spinotto e guanti protettivi.
-
STEP 2Smonta le parti esterne del motore come carter, marmitta, calotte e vecchio gruppo termico con attenzione, conservando le guarnizioni originali se ancora in buono stato o sostituendole.
-
STEP 3Verifica e prepara il blocco motore, effettuando con cura la lavorazione richiesta per fare spazio alla base del nuovo cilindro alluminio da 50 mm di alesaggio; assicurati che le superfici di appoggio siano pulite e prive di residui.
-
STEP 4Lubrifica lo spinotto da 12 mm e inserisci il pistone a 1 anello all’interno del cilindro, segnalando correttamente la posizione del pistone rispetto alla freccia o segno indicato.
-
STEP 5Posiziona la guarnizione tra il cilindro e il blocco motore, quindi monta il cilindro fissandolo con le viti originali, serra secondo le specifiche del costruttore per garantire una tenuta ottimale.
-
STEP 6Monta la testata ad alta compressione in due pezzi, avendo cura di posizionare correttamente la guarnizione; serrala come indicato nel manuale ufficiale.
-
STEP 7Rimonta tutte le componenti smontate in precedenza, comprese marmitta e calotte, verificando che tutto sia installato correttamente e senza interferenze.
-
STEP 8Effettua un controllo finale delle serrature viti e guarnizioni, quindi avvia il motore, effettuando un breve rodaggio a regimi moderati per permettere al nuovo gruppo termico di assestarsi.
-
STEP 9Dopo il rodaggio iniziale, verifica eventuali perdite e regola carburazione e messa punto seguendo le indicazioni specifiche per il kit Top Performances 77cc.
