Descrizione
Top Performances TPR 70cc Piaggio AC cylinder kit
Top Performances has developed the TPR 70cc aluminum for the upper MidRace range.
TPR 70 racing cylinder
Top Performances is known for its high-quality products, and this one meets all expectations. This cylinder is one of the most powerful 70cc cylinders for air-cooled Piaggio engines on the market. With the right setup (21 to 24 mm carburetor and a suitable racing exhaust), you can achieve 13 to 16 hp. To handle the extra power, a reinforced crankshaft is also recommended.
As with all aluminum cylinders, it is recommended that you adjust the squish edge.

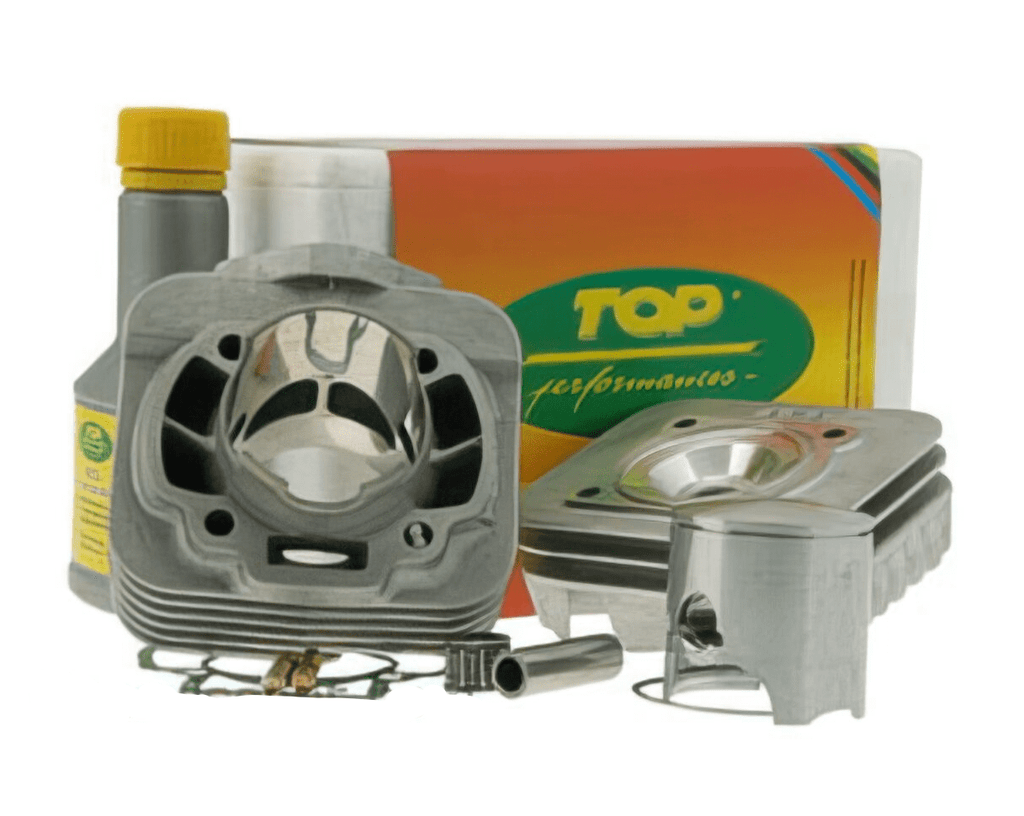

Supply of the Top Performances 70 aluminum cylinder kit
- 70cc aluminum cylinder, with 5 transfer ports and split exhaust
- 1-ring piston, 47.6 mm
- HQ 12mm Piston Pin Bearing
- high compression cylinder head
- Exhaust mounting studs
- Gaskets (mounting / compression edge)
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 9921550 |
|---|---|
| Peso | 1,22 kg |
| Seria | TPR |
| Marca | Top Performances |
| Tipo di prodotto | Gruppo termico |
| Gamma prodotti | Racing |
| Cilindrata | 70cc |
| Spinotto pistone | 12 mm |
| Materiale cilindro | Alluminio |
| Alesaggio | 47,6 mm |
| Corsa | Originale |
| Lunghezza biella | Originale |
| Filettatura candela | M14 lungo |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 9921550 top tpr 70cc thermal group d.47.6 piaggio ac air sp.12 aluminium
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro con strumenti puliti e organizza le parti del kit Top Performances 70cc. Assicurati di avere chiavi, cacciaviti, una chiave dinamometrica e un banco stabile.
-
STEP 2Rimuovi dal motore il gruppo termico originale seguendo il manuale del veicolo. Scarica eventuale olio residuo e pulisci accuratamente la superficie della testa e del basamento.
-
STEP 3Controlla lo spinotto e il cuscinetto del pistone inclusi nel kit. Monta il pistone sullo spinotto, applicando la sede del cuscinetto da 12 mm per garantire la corretta rotazione.
-
STEP 4Applica le guarnizioni fornite (sia di montaggio sia del bordo di compressione) sulle superfici corrispondenti del cilindro e del basamento. Verifica che siano posizionate correttamente senza danni.
-
STEP 5Installa con attenzione il cilindro in alluminio da 70cc sul pistone e sul basamento motore, accertandoti che combaci perfettamente con le luci di travaso e lo scarico.
-
STEP 6Monta la testa del cilindro ad alta compressione, posizionandola in modo uniforme e inserendo le viti prigioniere per lo scarico. Stringi le viti secondo le specifiche del costruttore.
-
STEP 7Regola lo squish edge seguendo le indicazioni ufficiali per cilindri in alluminio, al fine di ottimizzare la combustione e prevenire danni.
-
STEP 8Rimonta eventuali componenti rimossi durante lo smontaggio e controlla che tutte le connessioni siano sicure e precise.
-
STEP 9Esegui un controllo finale del gruppo termico montato, assicurandoti che tutte le parti siano a posto e lubrificate come da manuale.
-
STEP 10Avvia il motore con cautela e verifica il corretto funzionamento, raccogliendo eventuali segni anomali o rumori insoliti. In caso di problemi, interrompi e verifica il montaggio.
