Descrizione
Kit di revisione Schmitt "Restart" per Simson S51, S53, SR50 con motore M500
Il kit di revisione Schmitt "Restart" contiene tutti i componenti importanti necessari per la riparazione del motore Simson M500. È stato sviluppato appositamente per i modelli S51, S53 e SR50 e offre parti ad alte prestazioni con un design di alta qualità.
Questo kit di revisione motore offre un equipaggiamento completo per la ricostruzione e l'aumento delle prestazioni del vostro motore Simson e garantisce un elevato standard di qualità grazie ai componenti fabbricati con precisione.

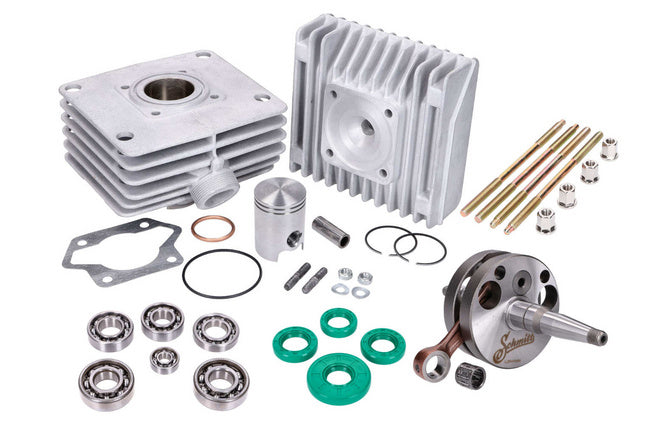

Dotazione Kit di messa a punto Sportfreund 50cc
-
Cilindro Schmitt "Sportfreund" in alluminio (50cc, 38mm)
- Cilindro robusto con rivestimento in nichel-carburo-silicio per un'elevata resistenza.
- Include una testata centrata e tutte le minuterie necessarie.
-
Pistone Schmitt "Sportfreund" (38 mm)
- Pistone di alta qualità di Vertex, ottimizzato per prestazioni e durata.
-
Albero motore Schmitt "Sportfreund
- Albero motore prodotto e bilanciato con precisione, con corsa di 44 mm e biella rinforzata da 85 mm.
- Garantisce un funzionamento regolare e una coppia elevata grazie al cuscinetto a rullini argentato e alla guida del cuscinetto di biella inferiore.
-
Set di guarnizioni per albero in FKM (doppio labbro)
- Guarnizioni Schmitt in FKM di alta qualità, dotate di labbri di tenuta a vortice per l'alimentazione dell'olio nel senso di rotazione per una tenuta eccellente.
-
Cuscinetti SKF C3 per albero motore
- Cuscinetti ad alte prestazioni per una lunga durata e un funzionamento ottimizzato dell'albero motore.
-
Cuscinetti di trasmissione premium con gioco interno CN
- Cuscinetti a sfera stabili per la trasmissione, in grado di sopportare carichi elevati.
Bullone cilindro Schmitt M6x125 mm
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057233987376 |
|---|---|
| Peso | 5,12 kg |
| Seria | Sportfreund |
| Marca | Schmitt |
| Tipo di prodotto | Pack motore |
| Gamma prodotti | Sport |
| Cilindrata | 50cc |
| Spinotto pistone | 12 mm |
| Materiale cilindro | Alluminio |
| Alesaggio | 38 mm |
| Corsa | 44 mm |
| Lunghezza biella | 85 mm |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di MOF-Z.STT49591 Kit motore Schmitt Simson S51 / S53 / SR50 M500
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparazione
Prepara un'area di lavoro pulita e ben illuminata. Assicurati di avere a disposizione gli attrezzi necessari: chiavi dinamometriche, estrattori per cuscinetti, cacciaviti, nuova guarnizione e lubrificanti consigliati. Scollega la batteria e svuota il carburante dal serbatoio per sicurezza. -
STEP 2Smontaggio del motore esistente
Rimuovi il motore dal telaio seguendo la procedura prevista per il tuo modello Simson (S51, S53 o SR50). Smonta il cilindro, svitando il bullone cilindro M6x125 mm e rimuovendo tutte le parti collegate come testata, scarico e collettori. Estrai il pistone e l’albero motore con attenzione, annotando eventuali posizioni e orientamenti. -
STEP 3Rimozione cuscinetti e guarnizioni usurate
Togli i cuscinetti di banco e trasmissione usati con gli estrattori appropriati. Rimuovi tutte le guarnizioni e sigillanti vecchi per garantire una buona tenuta con quelli nuovi. -
STEP 4Montaggio albero motore
Installa il nuovo albero motore Schmitt "Sportfreund" con la biella rinforzata e il cuscinetto a rullini argentato. Assicurati che i cuscinetti SKF C3 e i cuscinetti di trasmissione premium con gioco interno CN siano posizionati correttamente. Lubrifica le parti come indicato dal produttore prima del montaggio. -
STEP 5Installazione pistone e cilindro
Monta il pistone Schmitt "Sportfreund" da 38 mm sull’albero, inserendo il perno e le clip di sicurezza. Posiziona il cilindro in alluminio da 50cc con rivestimento in nichel-carburo-silicio, assicurandoti che la testata sia centrata correttamente. Sostituisci le guarnizioni con quelle nuove in FKM a doppio labbro. -
STEP 6Fissaggio e controllo componenti
Serra il bullone cilindro M6x125 mm seguendo le specifiche di serraggio indicate dal costruttore Simson. Controlla che tutti i componenti siano ben allineati e fissati senza eccessivi giochi o tensioni. -
STEP 7Rimontaggio motore e verifica finale
Rimonta il motore nel telaio dello scooter. Ricongiungi tutte le connessioni rimosse (scarico, alimentazione, accensione). Prima di avviare, esegui un controllo finale delle guarnizioni, dei serraggi e della lubrificazione del motore. Effettua un primo avviamento e verifica il funzionamento regolare del gruppo motore montato.
Seguendo questi passaggi potrai installare correttamente il kit motore Schmitt, assicurando prestazioni elevate e affidabilità al tuo Simson.
