Descrizione
MVT Iron Max 75 Derbi Euro 3
The MVT brand is historically known for designing numerous ignition systems for scooters, motorcycles, and mechanical parts. It also offers a complete range of spare parts for 50cc motorcycles, the result of the MVT racing department's experience in speed, endurance, and racing competitions.

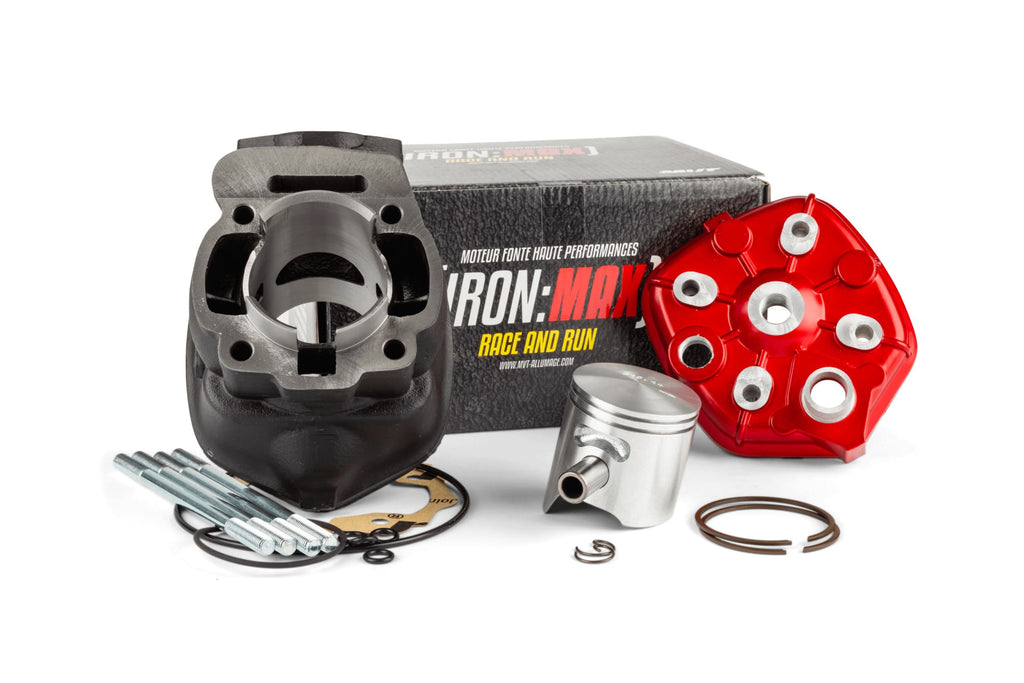

We offer here the MVT Iron Max 75cc cylinder head for Derbi Euro 3 and Euro 4. This 75cc cast iron kit integrates the brand new range of MVT cast iron cylinders for regular use, combining performance and reliability .
Iron Max 75 Euro 3 Performance
From a technical standpoint, the MVT racing department has prioritized a wide range of engine applications, allowing its cylinders to perform well in a wide variety of configurations. The sweeps and curves of this cylinder are highly specific, and the piston used is a high-density cast model with double 1 mm racing rings.
This 75cc cast iron cylinder offers great acceleration while remaining very solid, making it ideal for everyday use.
The performance of this cylinder is maximized by a sports exhaust like the one on the MVT S-Race models.
Technical information:
- 75 cc cast iron cylinder, diam. 48.50 mm
- 1mm double ring racing piston
- red anodized cylinder head
- Supplied with a set of 4 studs
WARNING: Not approved for road use!
Please note : 50cc motorcycles equipped with Derbi Euro 4 engines have a slightly smaller temperature sensor (thread: M12 x 1.5) than Derbi Euro 3 models (M14 x 1.5). To mount the original Euro 4 temperature sensor on the cylinder head, use the adapter MF96.91010.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 3701674300904 |
|---|---|
| Peso | 3,00 kg |
| Seria | Iron Max |
| Marca | MVT |
| Tipo di prodotto | Gruppo termico |
| Gamma prodotti | Sport |
| Cilindrata | 75cc |
| Spinotto pistone | 12 mm |
| Materiale cilindro | Ghisa grigia |
| Alesaggio | 48,5 mm |
| Corsa | Originale |
| Lunghezza biella | Originale |
| Filettatura candela | M14 lungo |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di MVT-IM20 MVT Iron Max 75cc Derbi Euro 3 Cylinder Kit
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro e assicurati di avere a disposizione gli attrezzi necessari, tra cui chiavi a brugola, cacciaviti, estrattore per cilindro, una guarnizione nuova e pulizia per le superfici di montaggio.
-
STEP 2Smonta il carter motore e rimuovi il vecchio cilindro seguendo le procedure standard del tuo modello Derbi, svitando le viti di fissaggio e scollegando eventuali raccordi come il sensore di temperatura.
-
STEP 3Pulisci accuratamente la superficie del basamento motore e verifica che non ci siano residui o danni sulle sedi di accoppiamento del cilindro.
-
STEP 4Installa i prigionieri forniti con il kit sul basamento motore, avvitandoli e serrandoli secondo specifiche del costruttore.
-
STEP 5Monta il pistone da corsa a doppio anello all’interno del cilindro in ghisa, assicurandoti che il direttore e gli anelli siano posizionati correttamente senza danneggiarli.
-
STEP 6Appoggia il gruppo cilindro-pistone sul basamento motore, inserisci saldamente il pistone nel cilindro e avvita il cilindro sui prigionieri, serrando le viti secondo le indicazioni ufficiali.
-
STEP 7Rimonta la testa del cilindro anodizzata rossa sul cilindro, serrando le viti di testa seguendo l’ordine e la coppia di serraggio raccomandati dal produttore del veicolo.
-
STEP 8Se utilizzi uno scooter Euro 4, monta l’adattatore MF96.91010 per il sensore di temperatura, adattandolo alla filettatura più piccola (M12 x 1,5). Per i modelli Euro 3 utilizza direttamente il sensore filettato M14 x 1,5.
-
STEP 9Richiudi il carter motore, rimonta tutte le componenti rimosse (es. marmitta, carter, cavetti) e verifica che tutto sia correttamente installato.
-
STEP 10Controlla il livello e la qualità dell’olio motore se necessario, regola il carburatore e fai una prova motore per assicurarti che il gruppo termico funzioni correttamente senza perdite o anomalie.
