Descrizione

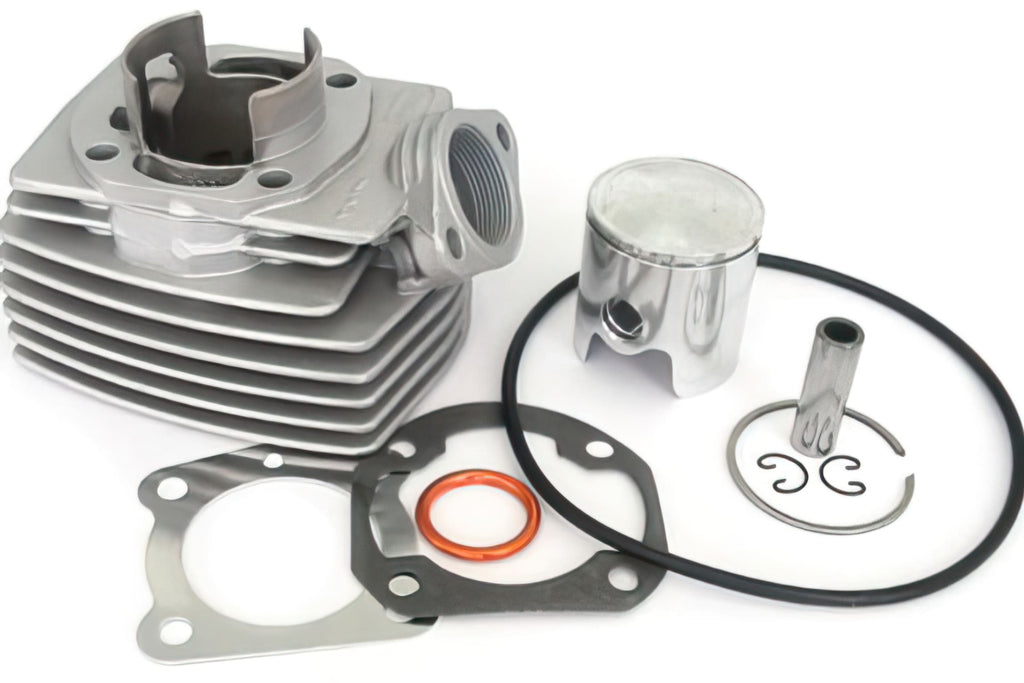

Does your significant other need more power? No problem with the Athena 70cc Alu D.46mm Peugeot 103 AC / Fox cylinder kit . This 70cc cylinder is suitable for all air-cooled (AC) Peugeot 103 engines, including the Peugeot Fox.
The alloy cylinder features a Nikasil-coated liner, six overflow ports, and a single exhaust. The supplied 46mm piston is a single-crown design for excellent performance across the relatively high rpm range. However, torque and power are excellent across the rev range, with good mid-range pull and a higher top speed.
To get even more out of your scooter, we recommend a 15mm carburetor (minimum), a sports exhaust and a reinforced crankshaft.
Being a 70cc racing exhaust, it is obviously not street legal.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 8050043266149 |
|---|---|
| Peso | 1,06 kg |
| Tipo di prodotto | Gruppo termico |
| Gamma prodotti | Racing |
| Cilindrata | 70cc |
| Spinotto pistone | 12 mm |
| Materiale cilindro | Alluminio |
| Alesaggio | 46 mm |
| Corsa | Originale |
| Lunghezza biella | Originale |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di AT-02300 Athena 70cc Alu Cylinder Kit D.46mm Peugeot 103 AC / Fox
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparazione del veicolo
- Assicurati che il motore sia freddo prima di iniziare.
- Rimuovi la candela per evitare l’avvio accidentale del motore.
- Posiziona lo scooter su un piano stabile o su un cavalletto per lavorare comodamente. -
STEP 2Smontaggio del cilindro originale
- Rimuovi il carter motore o le coperture necessarie per accedere al cilindro.
- Scollega il carburatore e lo scarico dallo scarico originale.
- Svita e rimuovi la testa del cilindro, prestando attenzione a non danneggiare la guarnizione.
- Estrai il cilindro originale facendo attenzione al pistone e al spinotto. -
STEP 3Preparazione al montaggio del nuovo gruppo termico
- Controlla che la superficie di accoppiamento sul basamento motore sia pulita, senza residui di guarnizioni o sporco.
- Verifica che il nuovo pistone sia installato correttamente sul perno con spinotto da 12 mm e circlips di sicurezza.
- Applica una lieve lubrificazione al pistone e alle superfici a scorrimento per agevolare il montaggio. -
STEP 4Installazione del cilindro Athena
- Posiziona la nuova guarnizione del cilindro sul basamento motore seguendo le indicazioni del manuale ufficiale.
- Inserisci delicatamente il nuovo gruppo termico allineando il pistone ai cilindri e ai relativi fori.
- Rimonta la testa del cilindro e serra le viti secondo le specifiche del costruttore. -
STEP 5Rimontaggio componenti ausiliari
- Reinserisci il carburatore, verificando di utilizzare almeno un modello da 15 mm per ottimizzare le prestazioni.
- Monta uno scarico sportivo compatibile per migliorare il rendimento del gruppo termico.
- Ricollega tutti i collegamenti elettrici e meccanici rimossi precedentemente. -
STEP 6Controlli finali e collaudo
- Controlla che tutte le viti e i collegamenti siano serrati correttamente.
- Verifica il corretto posizionamento del circuito di raffreddamento ad aria e l’assenza di perdite.
- Accendi il motore e lascialo scaldare, prestando attenzione a rumori anomali o perdite.
- Esegui una prova su strada in ambiente sicuro, preferibilmente con equipaggiamento da corsa, data la natura racing del kit.
Nota importante: Questo gruppo termico è destinato all’uso sportivo e non è omologato per la circolazione stradale. Utilizzalo esclusivamente in contesti autorizzati.
