Descrizione
Utensile Stage6 per l'installazione dei paraoli albero motore per scooter Minarelli
Utensile di alta qualità ricavato dal pienno al CNC e anodizzato, che rende l'installazione dei paraoli dell'albero motore un gioco da ragazzi. Per gli scooter 50 con motore Minarelli come Yamaha Aerox, Jog R, Slider, MBK Booster, Nitro, Stunt, Ovetto, Malaguti F12 ecc.
Perché è utile un utensile speciale per gli anelli di tenuta?
La corretta installazione dei paraoli è fondamentale per le prestazioni e la longevità del motore. Le guarnizioni devono essere installate in modo assolutamente dritto e alla profondità corretta per la rispettiva applicazione. Inoltre, la forza deve essere applicata nel punto giusto durante l'installazione per evitare danni strutturali alle tenute (deformazione del paraolio).
Senza lo strumento giusto, questo è spesso molto difficile. È qui che entra in gioco l’utensile STAGE6, che semplifica il montaggio degli anelli di tenuta. Lo strumento di montaggio è disponibile per diversi tipi di motore.

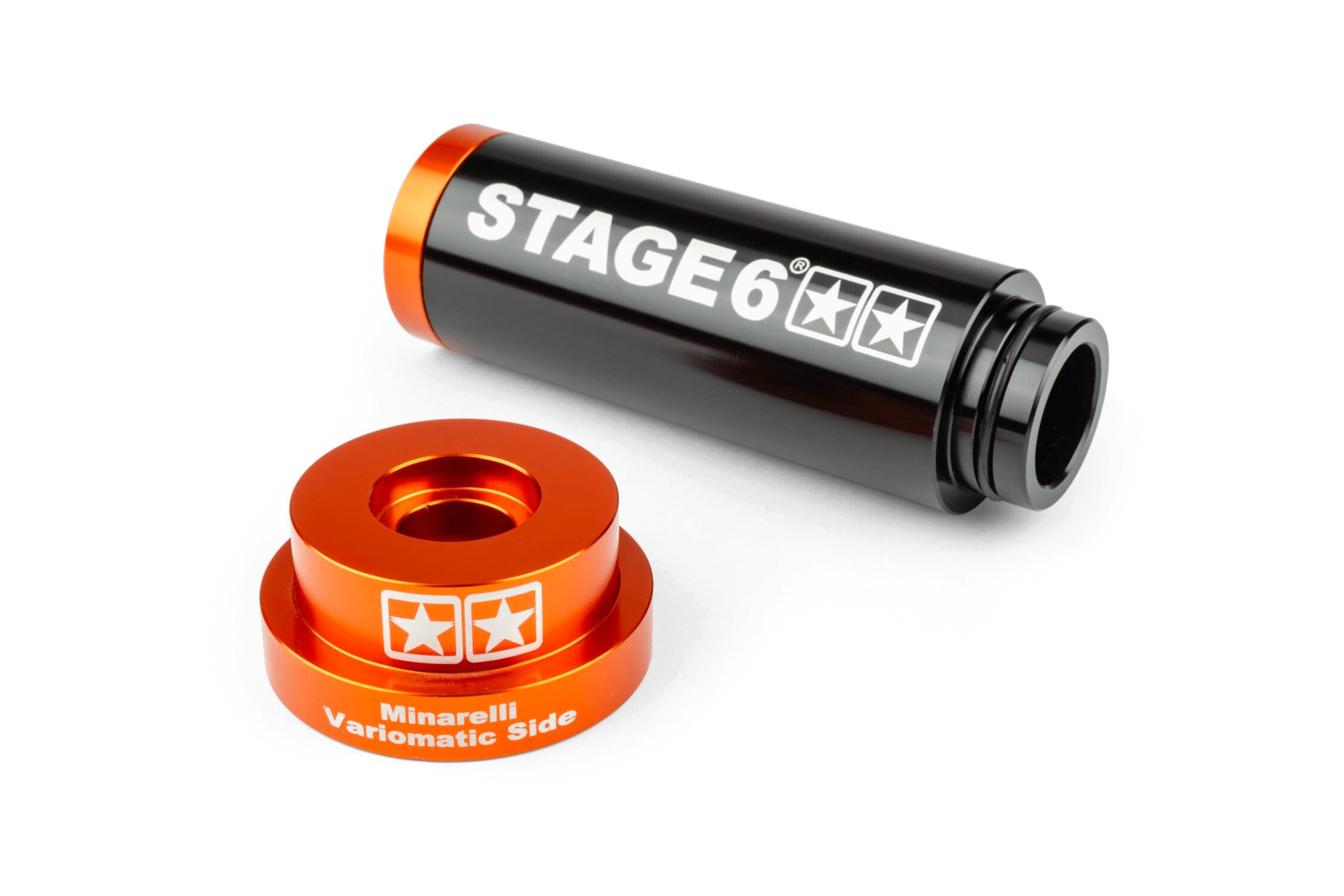

Struttura dell'attrezzo per il montaggio degli anelli di tenuta Stage6
L'utensile ha un design modulare che consente di risparmiare se si desidera utilizzare l'utensile per diversi motori. Il corpo (a sinistra nella foto) viene utilizzato con diversi inserti, che sono trattenuti sull'utensile principale attraverso un O-ring.
Ogni inserto è provvisto di una scritta incisa al laser con, in modo da poter riconoscere facilmente l’attacco corretto.
- Lato variatore = Variomatic side
- Lato accensione = Ignition side
- Lato trasmissione = Drive side (per Moto 50cc)
Sul retro dell'utensile principale è presente un tappo anodizzato arancione che può essere sostituito; con il tempo si consuma se lo si colpisce con un martello. Qui si trova la scritta divertente “Hit me one more Time”.
Consigli per l'uso e l'installazione dei paraoli:
Si consiglia di applicare del grasso all'interno dei paraoli per lubrificare il punto di contatto con l'albero. Attenzione: non si deve applicare grasso alle guarnizioni in PTFE o alle guarnizioni con labbro in PTFE.
Durante l'assemblaggio non si deve usare grasso/olio all'esterno della guarnizione, altrimenti si rischia che la guarnizione non rimanga in posizione nel tempo. In caso di applicazioni difficili, si può provare a inumidire l'esterno della guarnizione con un solvente come la benzina.
Lo strumento posizionerà la guarnizione alla profondità corretta. È necessario misurare la posizione della vecchia guarnizione prima di rimuoverla e controllare la posizione della nuova guarnizione dopo l'installazione.
L'attrezzo può essere spinto a mano. Se si utilizza un martello, si consiglia di utilizzare un martello in PVC morbido per mantenere l'utensile in buone condizioni.
Prima di utilizzare l'utensile con il martello, premere la guarnizione a mano per i primi millimetri per assicurarsi che sia ben posizionata. In questo modo si garantisce che la guarnizione non venga danneggiata.
Specifiche tecniche utensile paraoli Stage6
- Design modulare: 1x corpo principale + 1x tappo terminale + 1x attacco
- Attacco lato variatore: 20x42/43x8 mm
- Per scooter 2 tempi Minarelli verticale / orizzontale
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Contenuto della confezione
Scheda tecnica
| Peso | 0,10 kg |
|---|---|
| Marca | Stage6 |
| Tipo di prodotto | Attrezzi cuscinetti e guarnizioni |
| Tipo attrezzo | Albero Motore |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-080166 Attrezzo montaggio paraolio Stage6 Minarelli
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro con un piano pulito e stabile, e assicurati di avere a portata di mano il paraolio nuovo e l’attrezzo Stage6 con l’inserto corretto (Variomatic side, Ignition side o Drive side) identificabile dalla scritta incisa a laser.
-
STEP 2Rimuovi il vecchio paraolio dall’albero motore, prestando attenzione a non danneggiare superficie e sedi. Misura e annota la profondità e la posizione del paraolio rimosso per un corretto posizionamento del nuovo.
-
STEP 3Lubrifica leggermente la parte interna del nuovo paraolio con grasso adatto, esclusi i paraoli in PTFE o con labbro in PTFE, per cui non va applicato alcun grasso. Non ungere l’esterno della guarnizione per evitare che si sposti nel tempo.
-
STEP 4Inserisci il corpo principale dell’attrezzo Stage6 e fissa l’inserto corretto tramite l’O-ring, assicurandoti che sia stabile e allineato con il paraolio da montare.
-
STEP 5Posiziona il paraolio sull’attrezzo nella posizione corretta. Stringilo delicatamente con la mano per i primi millimetri di inserimento nell’albero motore, verificando che sia centrato e allineato.
-
STEP 6Procedi con l’inserimento completo del paraolio spingendo l’attrezzo a mano. Se necessario, utilizza un martello in PVC morbido per colpi leggeri sul tappo anodizzato arancione dell’attrezzo per evitare danni, mantenendo la forza controllata e uniforme.
-
STEP 7Controlla che il paraolio sia montato alla profondità corretta misurata precedentemente. Regola se necessario seguendo le specifiche indicate dal manuale ufficiale del motore.
-
STEP 8Completa il montaggio rimontando i componenti smontati e verifica che tutte le parti siano serrate secondo le specifiche del costruttore.
-
STEP 9Esegui un controllo finale del motore per assicurarti che il paraolio non presenti perdite e che tutto funzioni correttamente durante il funzionamento dello scooter.
