Descrizione

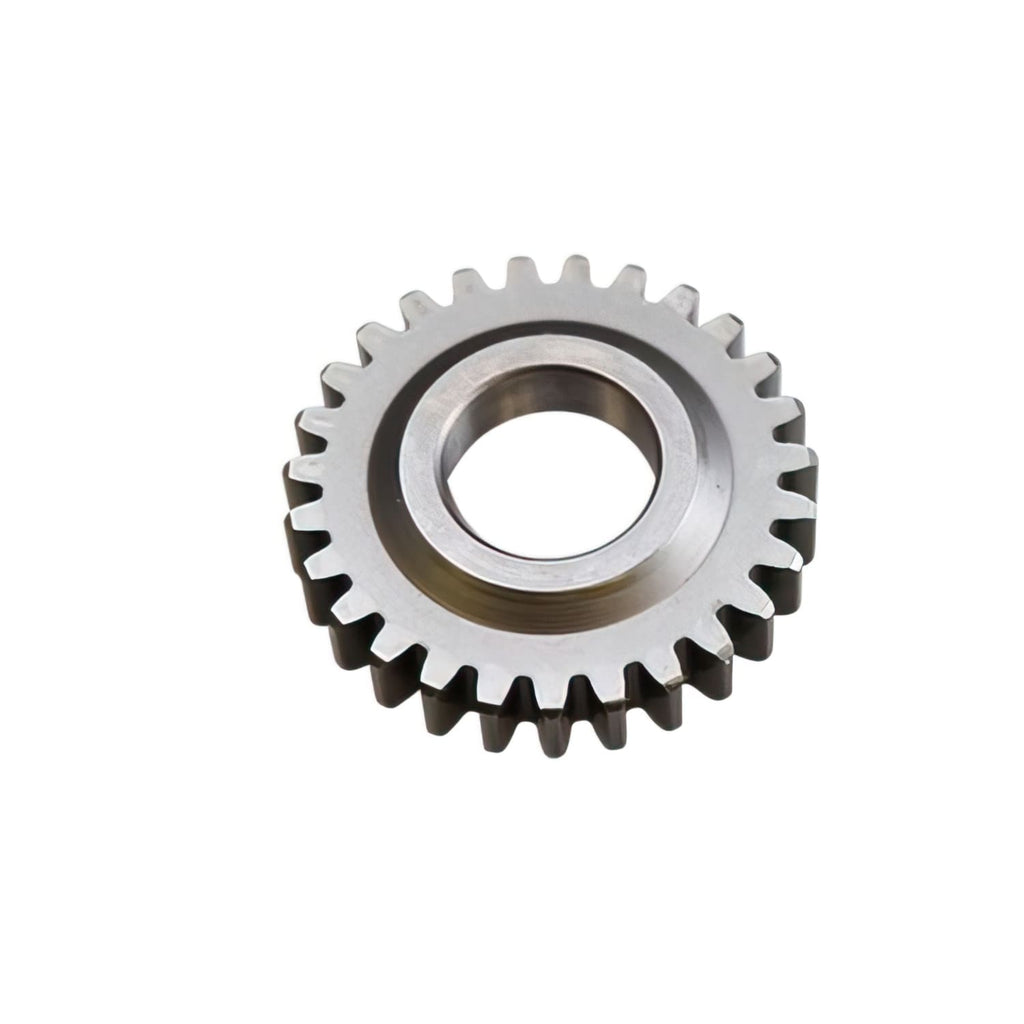

Pignone Top Performances AM6 v2 - serie 2 4° asse secondario
Identico al pignone originale e quindi sostituibile senza regolazione.
dati tecnici pignone am6 v2:
- Denti: 27
- Albero secondario
- Ingranaggio: 4
ATTENZIONE: Esistono due versioni diverse di trasmissioni per motori AM6. La Serie 1 o V1, che si identifica per l'albero di uscita pieno con filettatura da 6 mm (foro piccolo) e la Serie 2 (V2) con albero cavo e filettatura da 8 mm (foro grande). Si prega di confrontare l'immagine fornita con l'albero di uscita della propria moto per evitare errori nell'ordine.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | AM00040 |
|---|---|
| Peso | 0,09 kg |
| Marca | Top Performances |
| Tipo di prodotto | Pignone ingranaggio |
| Tipo | Secondario |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di TAM00040 Pignone 4. ingranaggio secondario Top Performances Minarelli AM6 Z27
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il mezzo posizionandolo su un cavalletto stabile e assicurandoti che il motore sia freddo per evitare rischi di scottature.
-
STEP 2Rimuovi il carter della trasmissione laterale seguendo le indicazioni specifiche del modello, svitando le viti e facendo attenzione a non danneggiare guarnizioni o parti in plastica.
-
STEP 3Individua l'albero secondario e verifica che sia la versione V2, ovvero con albero cavo e filettatura da 8 mm, confrontandolo con l'immagine di riferimento per evitare errori.
-
STEP 4Sblocca e rimuovi il pignone originale allentando il dado o la vite di fissaggio secondo le specifiche del costruttore.
-
STEP 5Estrai il pignone originale dall'albero secondario con attenzione, evitando di danneggiare l'albero o altri componenti circostanti.
-
STEP 6Pulisci l'albero secondario da eventuali residui di sporco o vecchio grasso per assicurare un montaggio ottimale del nuovo pignone.
-
STEP 7Inserisci il pignone Top Performances TAM00040 sull'albero secondario, assicurandoti che sia posizionato correttamente e ben allineato.
-
STEP 8Fissa il pignone serrando il dado o la vite secondo le specifiche del costruttore, utilizzando gli attrezzi adeguati.
-
STEP 9Rimonta il carter della trasmissione, sostituendo eventuali guarnizioni usurate e serra le viti seguendo le indicazioni ufficiali.
-
STEP 10Controlla che la trasmissione scorra libera e senza giochi anomali, quindi effettua una prova su strada per verificare il corretto funzionamento del pignone e della trasmissione.
