Peugeot 103 Kit 70 Stage6 Racing
STAGE6 has put all its experience to work to set new standards in performance and durability with this 70 Kit for the Peugeot 103.
Cutting-edge technology for a moped
Most of the products available today for the Peugeot 103 are "Vintage" models, developed and launched several decades ago, with performance levels commensurate with that era. STAGE6 has dedicated significant resources to offering enthusiasts an innovative product that meets today's technical standards and modern performance demands.
Design and performance of the 70 Stage6 103 kit

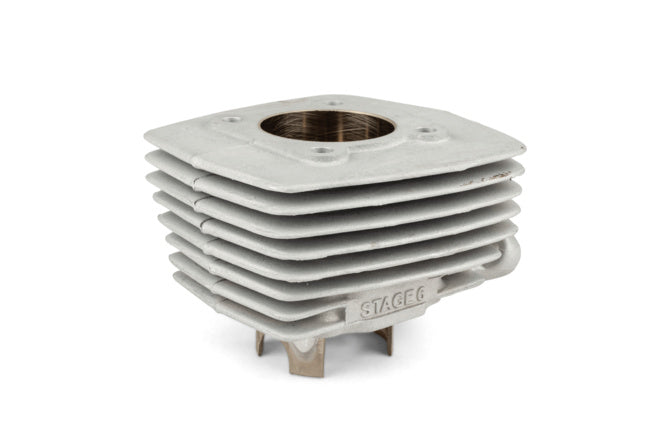

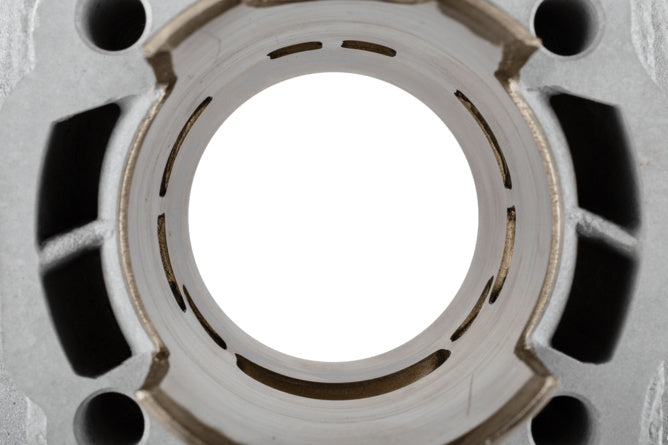

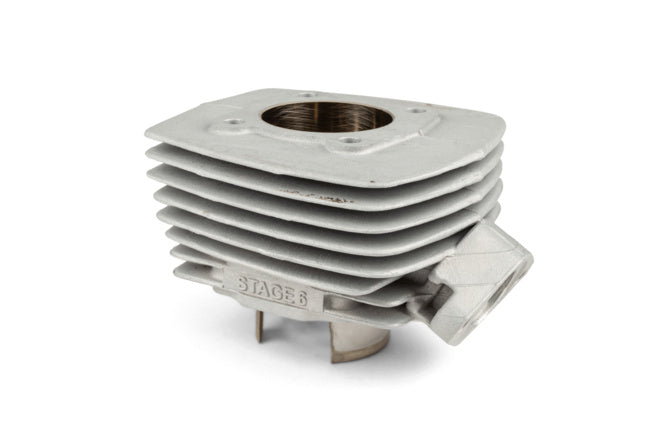

The Stage6 103 70cc kit is made of aluminum with a 46mm bore and features ingeniously designed ports to optimize cylinder filling at all rpm. The oval booster exhaust offers a large exhaust surface, ensuring efficient gas evacuation without compromising the ring's longevity.

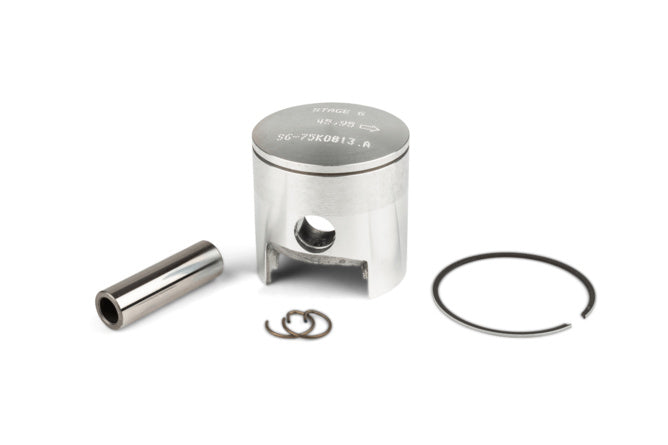

It is accompanied by an ultra-light single-ring piston , specially designed for this cylinder, weighing just 60 grams, which allows you to make the most of the power and improve the engine's responsiveness.
In practical terms, the result is a state-of-the-art racing cylinder , perfectly suited to everyday use on mopeds or for racing . Thanks to the appropriate configuration, we were able to obtain more than 12 hp without too much difficulty.
accessories for the Peugeot 103 Stage6 70 kit
As is usual for Peugeot 103 mopeds, the cylinder comes without a cylinder head. You can fit the original cylinder head, the Stage6 cylinder head specifically for the Peugeot 103, or any other compatible cylinder head available on the market.
To achieve 12 HP , we also recommend using the Stage6 Peugeot 103 crankshaft, the Stage6 PVL 103 ignition, the MotoForce Racing crankcase and a carburetor with at least 19 mm.
As you can see, this Stage6 103 kit will set a new standard for Peugeot 103 70 kits for decades to come!
Tips for installing the Stage6 cylinder on the Peugeot 103
Before installing the Stage6 cylinder, the engine must be thoroughly cleaned, all parts checked for damage, and a new spark plug and piston pin bearing installed. The carburetor settings must be adjusted. The bleed point must be greater than or equal to 1 mm. The engine must be operated for at least 300 km with a 3% mixture to ensure its robustness and durability.

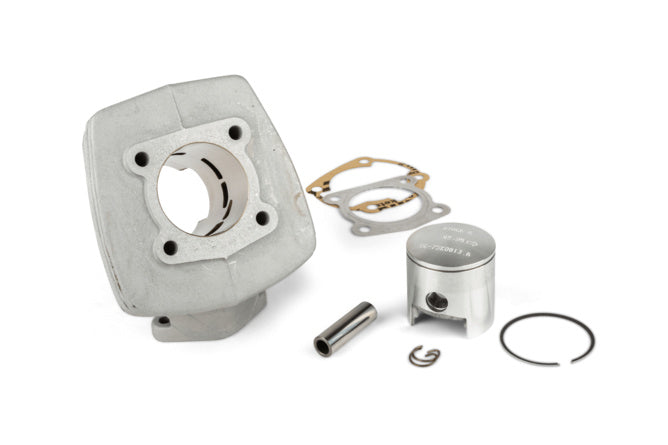

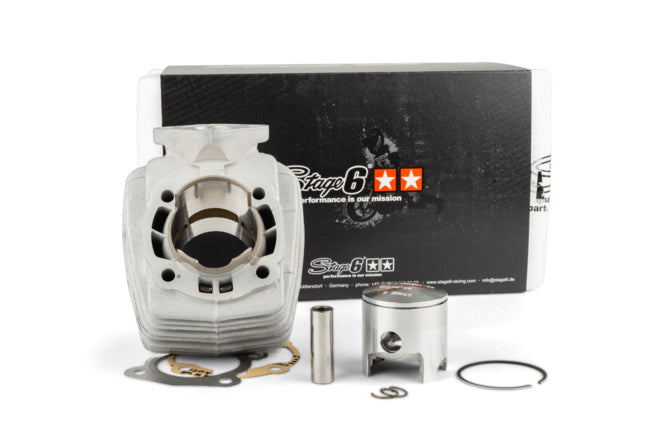

Stage6 103 Kit Details:
- Racing cylinder,
- Cylinder material: aluminum,
- Bore: 46 mm,
- Air cooling,
- Oval exhaust,
- Stroke: 39.1 mm (original),
- Squish: 1 mm
- Displacement: 65 cc,
- Supplied WITHOUT headstock ,
- For Peugeot 103 SP, SPX, MVL, Vogue.. etc.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4051272025228 |
|---|---|
| Peso | 1,10 kg |
| Seria | Racing |
| Marca | Stage6 |
| Tipo di prodotto | Gruppo termico |
| Gamma prodotti | Racing |
| Cilindrata | 70cc |
| Spinotto pistone | 12 mm |
| Materiale cilindro | Alluminio |
| Alesaggio | 46 mm |
| Corsa | Originale |
| Lunghezza biella | Originale |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-7417400 Stage6 Racing 70 Cylinder Kit Peugeot 103
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro assicurandoti di avere gli attrezzi necessari, tra cui chiavi dinamometriche, cacciaviti, detergente per motori, lubrificanti e guarnizioni nuove. Colloca il veicolo su un supporto stabile e freddo e scollega la batteria se presente.
-
STEP 2Rimuovi il carter motore e tutti i componenti necessari per accedere al cilindro originale, inclusi scarico, marmitta, testata (se montata), e il pistone. Conserva le parti riutilizzabili in un posto pulito.
-
STEP 3Pulisci accuratamente il motore, eliminando residui di olio, grasso e sporco. Controlla lo stato dei cuscinetti, in particolare quello dello spinotto del pistone, e sostituiscilo se necessario insieme a una nuova candela.
-
STEP 4Smonta il cilindro originale rimuovendo con cura il pistone e lo spinotto. Controlla lo stato del pistone e della biella, sostituisci eventuali componenti usurati.
-
STEP 5Prendi il gruppo termico Stage6 Racing 70 e assicurati che sia completo e privo di difetti visibili. Ricorda che il kit viene fornito senza testata; scegli una testata compatibile originale o Stage6 adatta al tuo modello.
-
STEP 6Monta il pistone ultraleggero con anello singolo fornito nel kit, facendo attenzione a inserire correttamente lo spinotto da 12 mm e a posizionare l’anello seguendo le indicazioni del produttore. Lubrifica leggermente tutte le parti mobili.
-
STEP 7Installa il cilindro sul motore allineandolo correttamente con la biella e la guarnizione del basamento. Verifica che lo squish sia impostato a circa 1 mm e applica eventuali guarnizioni nuove secondo necessità.
-
STEP 8Avvita il cilindro serra le viti seguendo le specifiche del costruttore o del manuale ufficiale del veicolo. Controlla che non ci siano giochi anomali o parti fuori posizione.
-
STEP 9Monta la testata selezionata e serrala secondo le indicazioni del costruttore. Collega scarico e marmitta, preferibilmente compatibili con il kit per ottenere un’efficienza ottimale.
-
STEP 10Regola il carburatore impostando un diametro minimo di 19 mm e modifica la carburazione incrementando il punto di spillamento ad almeno 1 mm. Controlla lo stato della miscela e pianifica il rodaggio con miscela al 3%.
-
STEP 11Rimonta tutti i componenti smontati e verifica che ogni collegamento sia sicuro e corretto. Effettua un controllo finale visivo e un giro di prova breve per assicurarti che il motore funzioni regolarmente.
-
STEP 12Esegui un rodaggio di almeno 300 km con la miscela indicata, monitorando costantemente la temperatura e il comportamento del motore per garantirne la robustezza e la durata nel tempo.
