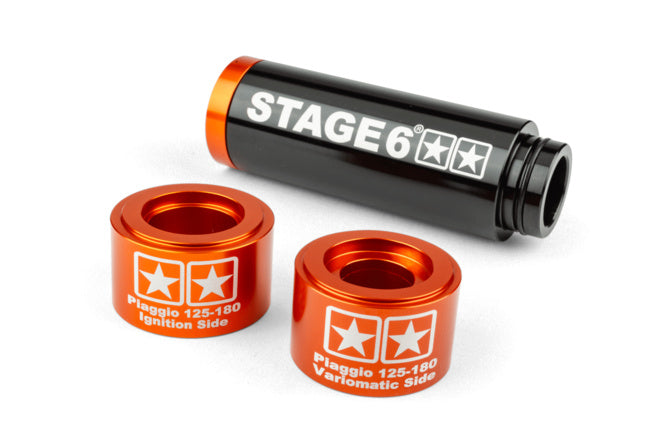

Stage6 crankshaft seal installation tool for Gilera Runner 125/180 2T
High-quality tool, CNC machined from solid metal and anodized, making crankshaft seal installation a breeze. For Piaggio / Gilera / Aprilia 125cc - 180cc 2-stroke engines.
Why is a special tool for sealing rings useful?
Correct installation of oil seals is critical to engine performance and longevity. Seals must be installed absolutely straight and to the correct depth for their application. Furthermore, force must be applied at the correct point during installation to avoid structural damage to the seals (oil seal deformation).
Without the right tool, this is often very difficult. This is where the STAGE6 tool comes in, which simplifies the installation of sealing rings. The installation tool is available for various engine types.
Structure of the Stage6 sealing ring assembly tool

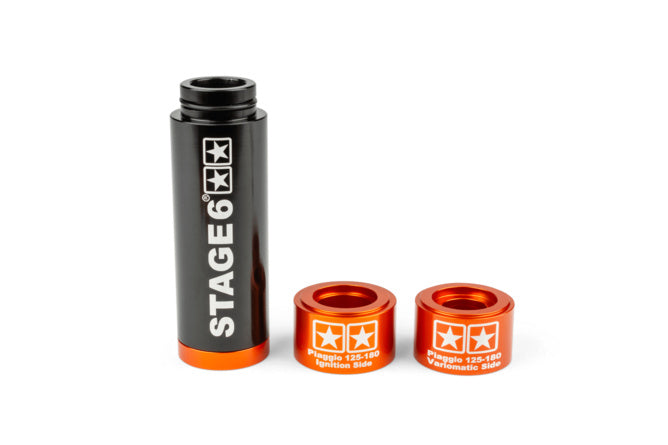

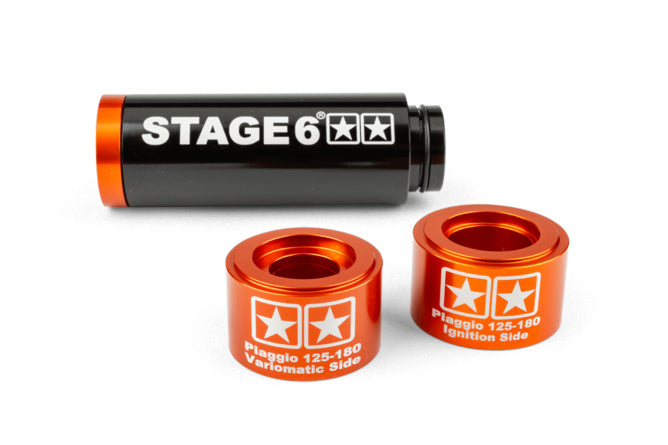

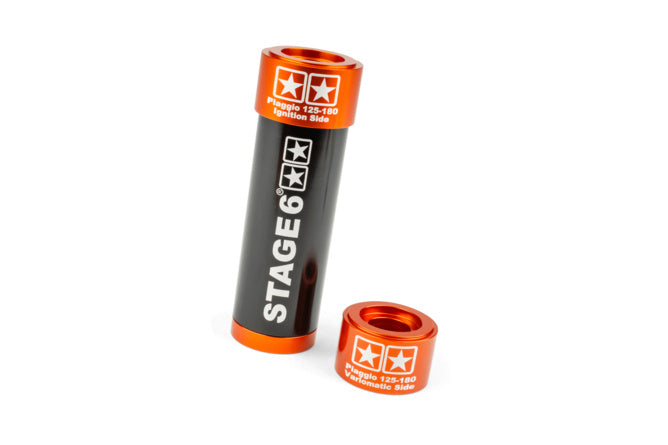

The tool has a modular design, which saves you money if you want to use it for multiple engines. The body (on the left in the photo) is used with multiple inserts, which are held onto the main tool by an O-ring.
Each insert is laser-engraved with, so you can easily identify the correct attachment.
- Variator side = Variomatic side
- Ignition side = Ignition side
- Drive side = Drive side (for 50cc motorcycles)
On the back of the main tool is a replaceable orange anodized cap; over time, it wears away if you hit it with a hammer. It features the playful slogan "Hit me one more time."
Tips for using and installing oil seals:
It is recommended to apply grease to the inside of the oil seals to lubricate the contact point with the shaft. Caution: Do not apply grease to PTFE seals or seals with PTFE lips.
During assembly, do not use grease or oil on the outside of the gasket, otherwise it may not hold in place over time. For difficult applications, you can try moistening the outside of the gasket with a solvent such as gasoline.
The tool will position the gasket at the correct depth. It's necessary to measure the position of the old gasket before removing it and check the position of the new gasket after installation.
The tool can be pushed by hand. If using a hammer, we recommend using a soft PVC hammer to keep the tool in good condition.
Before using the hammer tool, press the gasket in by hand for the first few millimeters to ensure it is properly seated. This ensures the gasket is not damaged.
Stage6 Oil Seal Tool Technical Specifications
- Modular design: 1x main body + 1x end cap + 2x attachments
- Ignition side connection: 24x35x7 mm
- Variator side connection: 24x35x7 mm
- For Piaggio / Gilera / Aprilia 125cc - 180cc 2-stroke
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Contenuto della confezione
Scheda tecnica
| Peso | 0,12 kg |
|---|---|
| Marca | Stage6 |
| Tipo di prodotto | Attrezzi cuscinetti e guarnizioni |
| Tipo attrezzo | Albero Motore |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-080142 Stage6 oil seal assembly tool Gilera Runner 125 - 180 2 stroke
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara un banco di lavoro pulito e stabile. Smonta la carena o coperture necessarie per accedere all’albero motore del Gilera Runner 125/180 2T.
-
STEP 2Rimuovi con attenzione il vecchio paraolio dall’albero motore, facendo attenzione a non danneggiare le sedi di appoggio.
-
STEP 3Misura la posizione esatta del paraolio rimosso per poter ripristinare correttamente la profondità del nuovo paraolio.
-
STEP 4Seleziona sul corpo principale dell’attrezzo Stage6 l’inserto corretto per il lato di montaggio del paraolio (lato accensione o lato variatore) identificabile dalla scritta incisa.
-
STEP 5Applica una piccola quantità di grasso all’interno del nuovo paraolio per lubrificare il contatto con l’albero, evitando l’applicazione di grasso su guarnizioni in PTFE o con labbro in PTFE.
-
STEP 6Posiziona il nuovo paraolio sull’albero motore e avvia l’installazione utilizzando l’attrezzo Stage6, spingendolo a mano i primi millimetri per garantire un corretto posizionamento.
-
STEP 7Se necessario, utilizza un martello in PVC morbido per spingere l’attrezzo fino a far arrivare il paraolio alla profondità misurata in precedenza; colpisci delicatamente il tappo terminale arancione dell’attrezzo.
-
STEP 8Verifica la corretta posizione del paraolio rispetto alla profondità stabilita, assicurandoti che sia perfettamente allineato e integro.
-
STEP 9Rimonta eventuali componenti smontati e la carena, quindi effettua un controllo finale generale.
-
STEP 10Avvia il motore e verifica assenza di perdite o anomalie durante il funzionamento.
