AM6 and Derbi racing intake

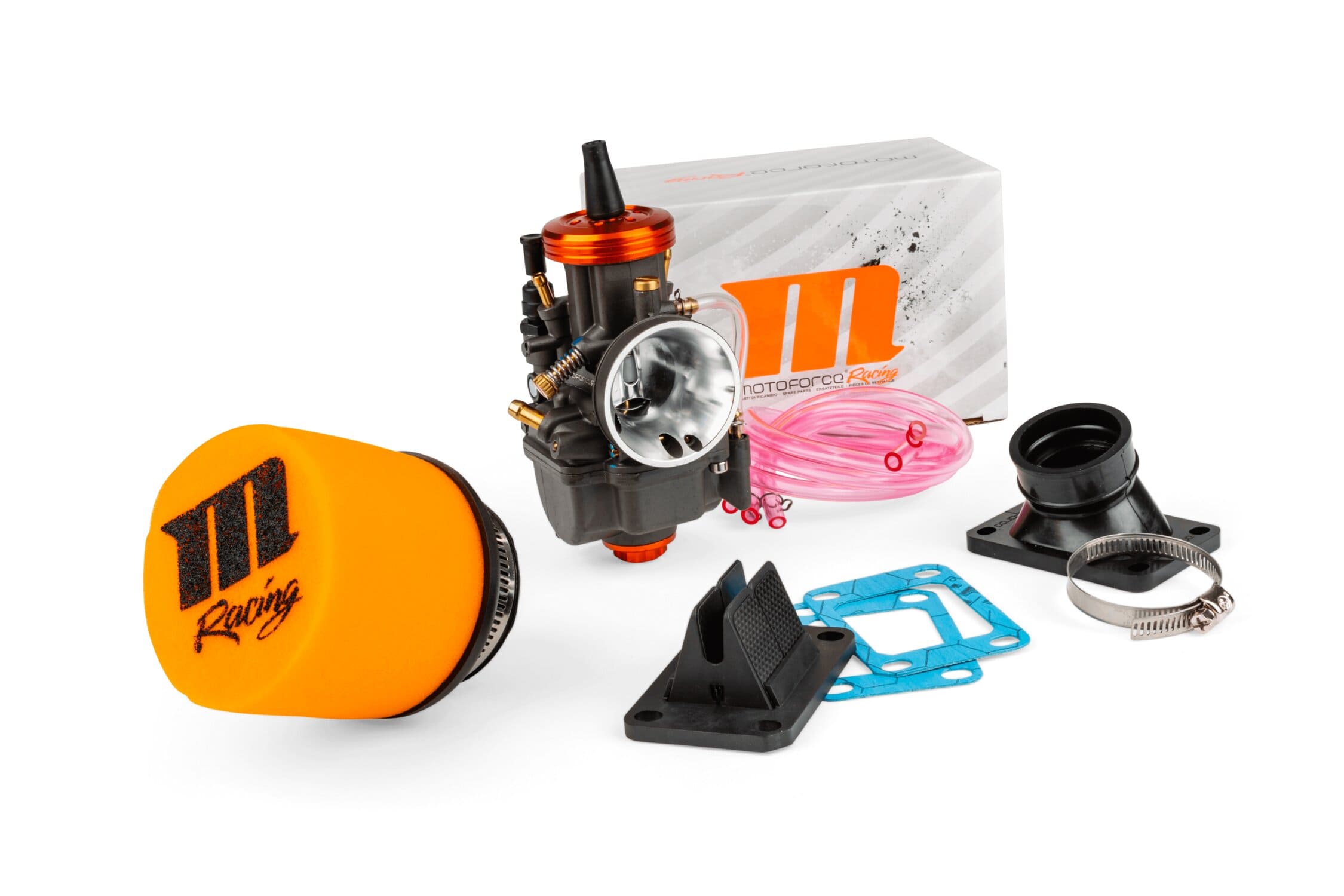

Complete Motoforce Racing intake kit for 50cc mopeds with Derbi or Minarelli AM6 engines (70-80cc racing setups).
The 28mm V2 intake system contains:
- PWK 28mm Racing Carburetor, Anthracite - Orange
- AM6 / Derbi intake manifold
- AM6 / Derbi diaphragm block
- PWK air filter D. 50mm, orange
Advantage of a complete system compared to individual components
We've created this package to save you time and hassle when tuning your intake system. With this package, you can upgrade your two-wheeler's intake system in a single solution and significantly improve performance. The components are perfectly matched, so you don't have to worry about anything and can get to work right away.
28mm Performance Intake Kit
Installing a larger carburetor, in this case a 28mm PWK carburetor, is recommended for any type of tuning. PWK carburetors are tuning carburetors, primarily intended for racing and therefore do not have a vacuum or oil connection.
The carburetor features a fuel inlet, a chrome-plated flat slide, a Powerjet, a large float chamber, and a lever-type choke. The V2 version has a charcoal gray carb body with an orange-anodized CNC aluminum cover and an orange-anodized float chamber screw.
The 28mm carburetor intake kit is generally suitable for 70-80cc racing setups.
High quality intake components for maximum performance
Carburetor performance is supported and optimized by other suitable add-ons:
Motoforce Racing Sport 50 mm Air Filter : With this open air filter, the air supply is optimized and the cylinder filling is improved, allowing your tuning cylinder to develop its full potential.
MotoForce Racing PWK Intake Manifold : The MotoForce Racing intake manifold is made of hard rubber and features four elongated holes for a perfect fit on Minarelli AM6 and Derbi engines. The vulcanized rubber is resistant to hydrocarbons and seals the intake duct perfectly. The rear of the intake manifold features a reinforcement to support the weight of the PWK carburetor.
Motoforce Racing Evo reed valve block with 4 reed plates : This reed valve block has been specially developed for plug-and-play installation in AM6 and Derbi engines, without the need for modifications thanks to the use of slotted holes. The "V" design and Venturi Stuffer optimize cylinder filling and improve throttle response. Supplied with 2 paper gaskets.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Contenuto della confezione
Scheda tecnica
| Peso | 0,68 kg |
|---|---|
| Marca | MotoForce Racing |
| Tipo di prodotto | Kit aspirazione |
| Materiale collettore | Gomma Naturale |
| Diametro aspirazione | 35mm |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di MS-PKMINTAKE02 Intake Kit PWK 28mm V2 Motoforce Racing Derbi / AM6
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il veicolo posizionandolo su un supporto stabile e assicurati che il motore sia freddo. Disconnetti il cavo batteria per sicurezza.
-
STEP 2Smonta il sistema di aspirazione originale rimuovendo il filtro aria, il carburatore e il collettore di aspirazione dal motore. Procedi con cura per non danneggiare i componenti circostanti.
-
STEP 3Pulizia: pulisci accuratamente la zona di montaggio sul motore, assicurandoti che non siano presenti residui di sporco o vecchie guarnizioni.
-
STEP 4Monta il collettore di aspirazione Motoforce Racing nel motore AM6 o Derbi, assicurandoti che i fori asolati combacino correttamente e che il collettore sia ben posizionato. Verifica che il rinforzo posteriore sostenga adeguatamente il peso del carburatore PWK.
-
STEP 5Installa il blocco lamellare Motoforce Racing Evo con 4 piastre nel collettore, verificando che si adatti senza necessità di modifiche. Inserisci le guarnizioni in carta fornite per sigillare correttamente il sistema.
-
STEP 6Monta il carburatore PWK 28 mm antracite/arancione sul collettore, facendo attenzione all’allineamento e fissando il tutto con le viti serrandole secondo le specifiche del costruttore o in modo saldo ma senza forzature.
-
STEP 7Collega il filtro aria Motoforce Racing Sport da 50 mm al carburatore e assicurati che sia fissato correttamente per evitare infiltrazioni d’aria esterne.
-
STEP 8Controlla tutte le connessioni, verifica il corretto posizionamento del carburatore e del filtro aria. Collega nuovamente il cavo batteria.
-
STEP 9Prima di avviare il motore, regola il carburatore seguendo le indicazioni del manuale ufficiale per ottenere la migliore risposta e prestazione.
-
STEP 10Avvia il motore e verifica il funzionamento corretto del sistema di aspirazione, controllando che non ci siano perdite d’aria e che l’acceleratore risponda in maniera fluida. Effettua eventuali regolazioni finali secondo necessità.
