Descrizione

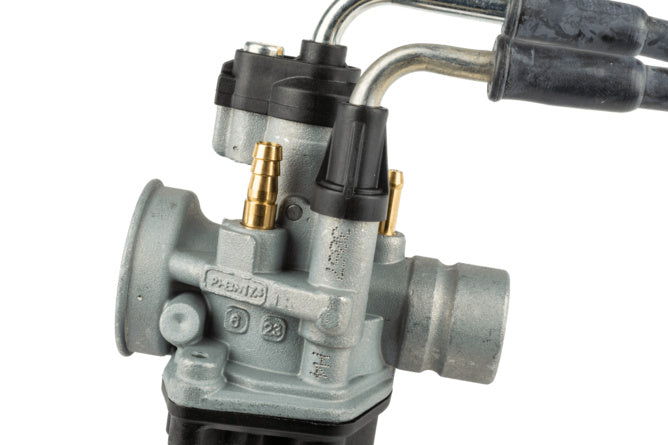

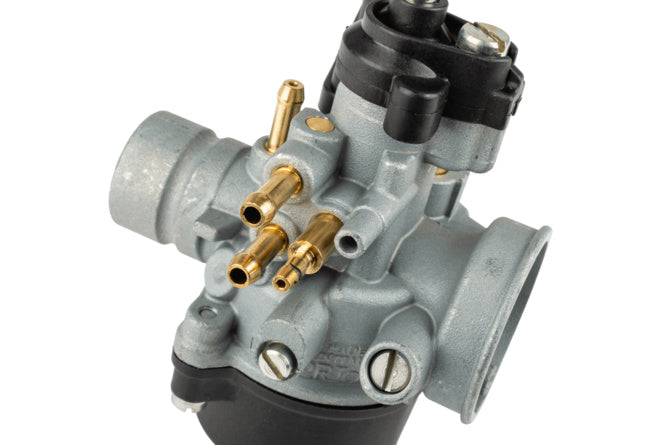

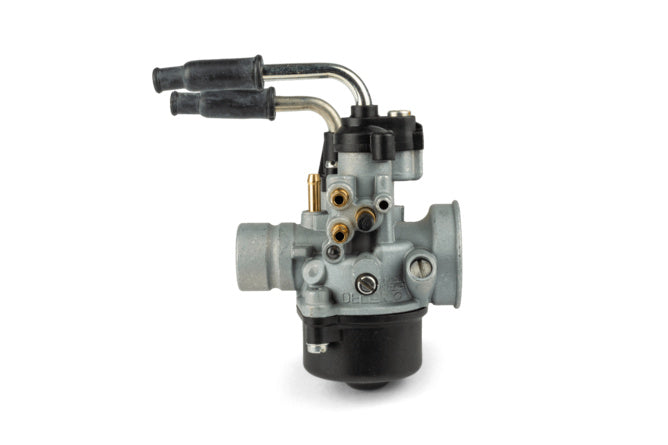

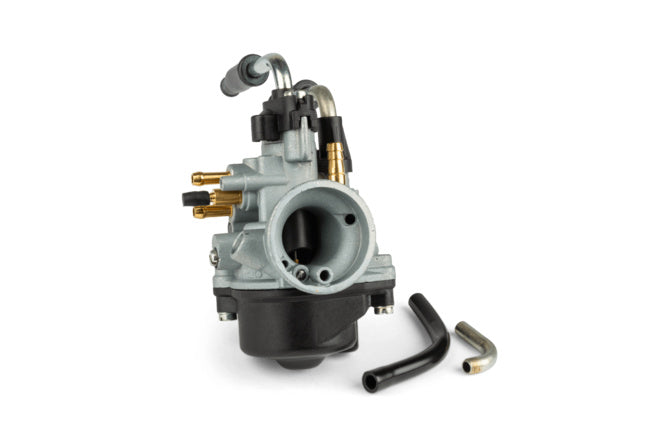

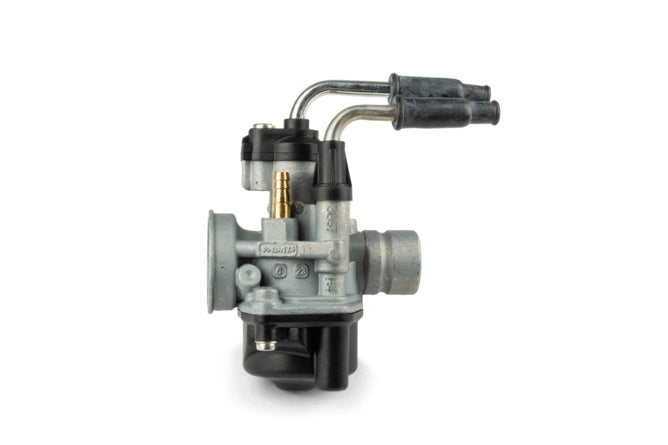

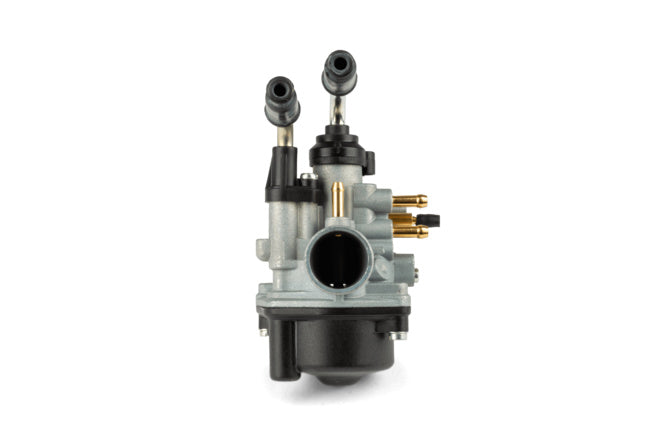

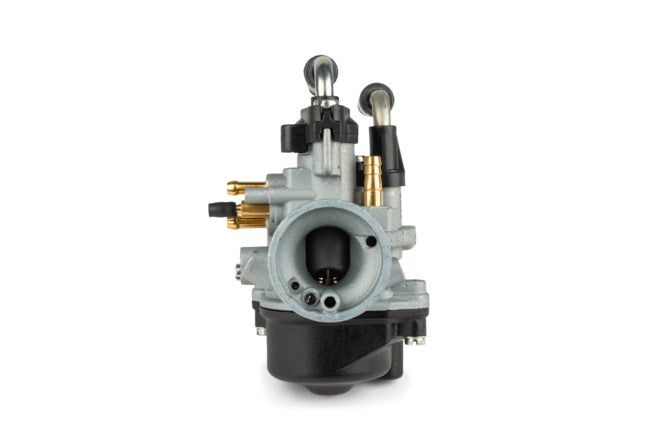

Dell'orto PHBN 17 5 LS carburetor for NITRO
We offer you here for your 50cc motorbike, your 50cc scooter or your moped, this Dell'Orto 17.5 mm PHBN LS carburetor for an excellent quality/price ratio.
The carburetor is essential for the proper functioning of the engine. For this reason, the original carburetor is usually replaced with a 17 mm Dell'Orto carburetor and the exhaust pipe is replaced, to improve acceleration and top speed .
The main jet supplied with this carburetor is approximately 90. We therefore recommend that you order an extra pack of jets (D. 6mm), in order to be able to correctly adjust your two wheels.
This 17.5 carburetor with manual cable choke was designed specifically for the MBK Booster and MBK Nitro before 2004 , but nothing prevents you from fitting it to another scooter, motorcycle or moped on the market as a replacement for an original carburetor.
Technical data of the 17.5 PHBN Dellorto carburetor
- 17.5mm PHBN LS Dellorto carburetor with flexible mount
- Main jet: 90 (6mm thread jet)
- Idle jet: 33
- Choke nozzle: 50
- Aug A 08
- FA 210 needle well
- Carburetor diameter: 17.5 mm
- Inlet diameter (tube side): 24 mm
- Inlet diameter (filter side): 35 mm
- For manual cable choke
- With oil power supply
- With the void
- With fuel heater
- Cup lid angle: 90
- Garden Reference: 3067
Please note: It is important to check the color of the spark plug to avoid damaging the engine.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4051272048951 |
|---|---|
| Peso | 0,40 kg |
| Marca | Dell'Orto |
| Tipo di prodotto | Carburatore |
| Diametro carburatore | 17,5mm |
| Diametro filtro aria | 35mm |
| Diametro aspirazione | 24mm |
| Tipo starter | Starter a Cavo |
| Opzione | Con depressione, Con Alimentazione Olio |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di L-DEL3067 Dellorto 17.5 mm PHVA Carburetor
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l'area di lavoro e assicurati che il veicolo sia stabile e spento, con chiave di accensione disinserita.
-
STEP 2Rimuovi il coperchio del filtro aria e il filtro originale per accedere al carburatore esistente.
-
STEP 3Scollega il cavo dello starter manuale dal carburatore originale e successivamente stacca il tubo del carburante e il tubo del vuoto, facendo attenzione a non danneggiare i raccordi.
-
STEP 4Svita le viti o chiudi le fascette che fissano il carburatore al collettore di aspirazione e al filtro aria; rimuovi il carburatore vecchio con cura.
-
STEP 5Controlla e pulisci eventuali residui o sporcizia nei collettori di aspirazione e filtro aria prima di procedere.
-
STEP 6Monta il nuovo carburatore Dell’Orto 17,5 mm collegandolo prima al collettore di aspirazione e poi al filtro aria, facendo attenzione a inserire correttamente le guarnizioni e a garantire tenuta.
-
STEP 7Fissa il carburatore con viti o fascette, serra seguendo le specifiche del costruttore per evitare perdite o danneggiamenti.
-
STEP 8Ricollega il tubo del carburante e il tubo del vuoto al nuovo carburatore, assicurandoti che siano ben fissati.
-
STEP 9Collega il cavo dello starter manuale al carburatore, verificando il corretto funzionamento della leva e la fluidità del cavo.
-
STEP 10Monta nuovamente il filtro aria e il coperchio, controllando che tutto sia saldo e senza giochi.
-
STEP 11Controlla il livello e la qualità dell’olio se il carburatore è con alimentazione ad olio, seguendo le indicazioni specifiche del veicolo.
-
STEP 12Avvia il motore e regola il minimo agendo sulla vite di regolazione; verifica il colore della candela per assicurarti di avere una combustione corretta e prevenire danni al motore.
-
STEP 13Se necessario, regola la carburazione cambiando i getti o l’ago seguendo il manuale del carburatore per ottenere le prestazioni ottimali.
