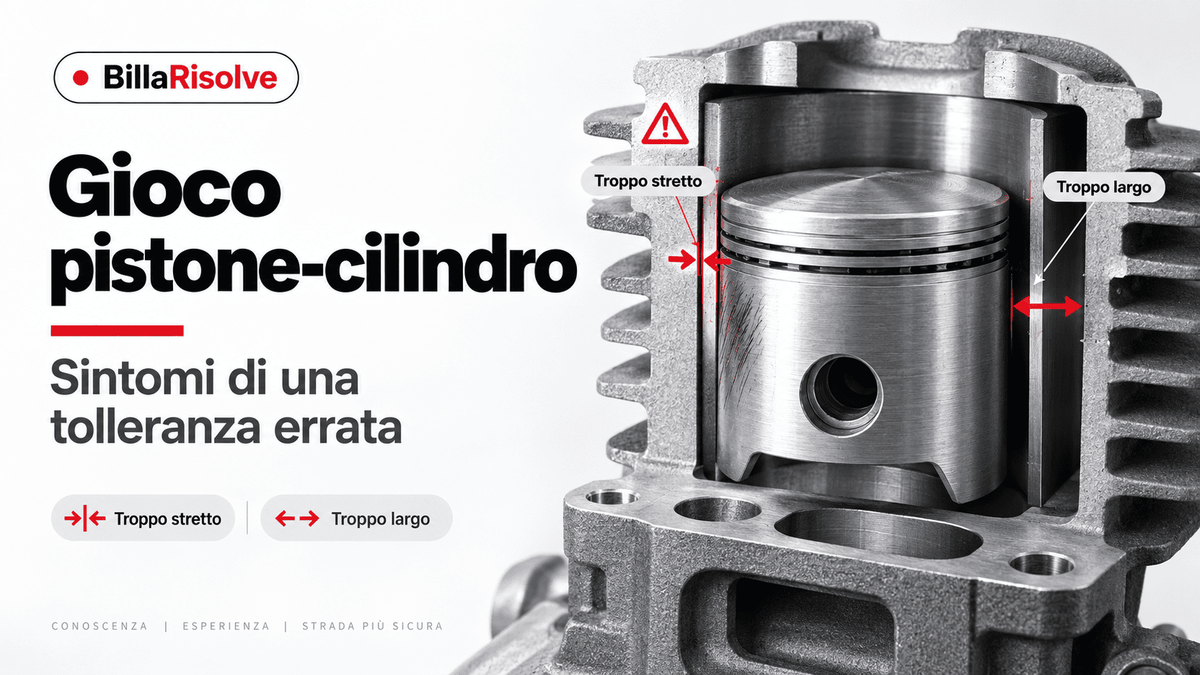

Gioco pistone-cilindro: sintomi di una tolleranza errata
Il pistone non deve lavorare né troppo stretto né troppo libero dentro al cilindro. Serve un gioco preciso, sufficiente a compensare la dilatazione a caldo ma non così elevato da permettere al pistone di muoversi eccessivamente nel cilindro. Quando questa tolleranza è sbagliata, i sintomi possono andare da un semplice battito a freddo fino a rigature, perdita di prestazioni e grippaggio.
Il problema è che molti di questi segnali possono essere provocati anche da carburazione, lubrificazione, raffreddamento, fasce o cilindro usurato. Per questo il rumore del motore può far nascere un sospetto, ma la conferma vera arriva dalle misurazioni.
Come capire se il gioco pistone-cilindro è sbagliato
Il gioco pistone-cilindro è la differenza tra il diametro interno effettivo del cilindro e il diametro del pistone rilevato nel punto indicato dal costruttore. Può sembrare una differenza minima, ma durante il funzionamento il pistone raggiunge temperature elevate e si dilata.
Se a freddo viene lasciato troppo poco spazio, a caldo il pistone può arrivare a lavorare con un'interferenza eccessiva contro la canna. Se invece il gioco è troppo grande, il pistone viene guidato peggio e può oscillare maggiormente all'interno del cilindro.
Checklist rapida
- Il motore diventa più duro o perde potenza soprattutto quando raggiunge temperatura.
- Dopo pochi minuti sotto carico compaiono rigature o segni di sfregamento sul pistone.
- Il motore tende a bloccarsi a caldo e torna apparentemente libero dopo essersi raffreddato.
- A freddo senti un battito meccanico provenire dal gruppo termico.
- Il rumore diminuisce sensibilmente quando il motore si scalda.
- Il pistone presenta usura anomala o zone molto lucidate sulla gonna.
- Il cilindro presenta ovalizzazione, conicità o usura superiore alle specifiche.
- Le fasce e il pistone si consumano rapidamente nonostante il montaggio sia recente.
Nessuno di questi segnali, preso da solo, dimostra che la tolleranza sia errata. È però un buon motivo per smontare e misurare prima di continuare a utilizzare il motore.
Gioco pistone-cilindro troppo stretto: i sintomi
Con una tolleranza insufficiente il problema tende a peggiorare man mano che il motore si scalda. Il pistone in alluminio aumenta di dimensione con la temperatura e lo spazio disponibile verso la canna diminuisce ulteriormente.
Il motore peggiora quando è caldo
Uno dei comportamenti che può far sospettare un gioco insufficiente è un motore che inizialmente gira bene e successivamente diventa meno libero, perde giri oppure sembra più frenato quando raggiunge la temperatura di esercizio.
Non è però una diagnosi definitiva: una carburazione troppo magra, un problema di lubrificazione o un sistema di raffreddamento inefficiente possono provocare sintomi simili.
Rigature e segni di sfregamento sulla gonna
Se il film lubrificante non riesce più a separare correttamente pistone e cilindro, aumenta il contatto tra le superfici. Smontando il gruppo termico possono comparire zone lucidate, strisciate o vere e proprie rigature sulla gonna del pistone e sulla canna.
Quando i segni sono importanti non basta semplicemente montare un pistone nuovo: bisogna capire perché il contatto è avvenuto e controllare anche le condizioni e le misure del cilindro.
Grippaggio o principio di grippaggio
Nel caso più grave il pistone può espandersi fino a non avere più spazio sufficiente per lavorare correttamente. L'attrito aumenta rapidamente e si può arrivare al grippaggio.
Nota importante: trovare un pistone grippato non significa automaticamente che il gioco fosse troppo stretto. Su un motore 2T, per esempio, bisogna verificare anche carburazione, lubrificazione, temperatura, eventuali aspirazioni d'aria e condizioni generali del gruppo termico.
Gioco pistone-cilindro troppo largo: i sintomi
Con troppo spazio tra pistone e cilindro il rischio immediato di serraggio diminuisce, ma il pistone viene guidato peggio. Durante il movimento può inclinarsi maggiormente e appoggiarsi alternativamente alle pareti del cilindro.
Battito del pistone, soprattutto a freddo
Il classico “piston slap” è un rumore meccanico provocato dal movimento laterale del pistone nella canna. Spesso è più evidente con il motore freddo e può attenuarsi quando il pistone raggiunge temperatura e aumenta leggermente di dimensione.
Questo comportamento va interpretato con attenzione: alcuni pistoni, soprattutto in applicazioni ad alte prestazioni, possono essere progettati per lavorare con un gioco a freddo maggiore rispetto a un pistone stradale tradizionale. Un leggero rumore a freddo non dimostra quindi, da solo, che il montaggio sia sbagliato.
Usura della gonna e instabilità del pistone
Se il gioco diventa realmente eccessivo, il pistone può oscillare più del previsto. Nel tempo questo può aumentare l'usura della gonna, delle fasce e della superficie del cilindro.
Tenuta delle fasce meno efficace
Un pistone poco stabile può rendere più difficile il corretto lavoro delle fasce. Nei casi più evidenti possono comparire peggioramento della tenuta, aumento del blow-by e perdita di prestazioni.
Su un motore 4T possono comparire anche altri segnali, come un maggiore consumo d'olio, ma non va considerato un sintomo universale: dipende anche da fasce, cilindro e circuito di lubrificazione.
Perché la tolleranza può risultare sbagliata
Un gioco errato non nasce solamente dalla scelta di un pistone “della misura sbagliata”. Ci sono diversi casi frequenti.
- Pistone di classe o diametro non corretto: anche pistoni destinati allo stesso gruppo termico possono esistere in selezioni dimensionali differenti.
- Cilindro usurato: dopo molti chilometri la canna può diventare più larga, conica oppure ovalizzata.
- Rettifica o lavorazione non corretta: il cilindro deve essere portato alla misura prevista per lo specifico pistone utilizzato.
- Misurazione fatta nel punto sbagliato: il pistone non è perfettamente cilindrico e il diametro utile va rilevato nel punto indicato dal produttore.
- Rivestimento della gonna ignorato: alcuni pistoni hanno trattamenti o coating che richiedono precise indicazioni di misura.
- Controllo effettuato con strumenti poco adatti: per lavorare sulle tolleranze del gruppo termico non è sufficiente affidarsi a una misura approssimativa con un normale calibro.
Se devi sostituire pistone o fasce, puoi partire dalla sezione componenti pistone. Prima di ordinare, però, è importante identificare con precisione il gruppo termico montato e verificare la misura richiesta.
Come si controlla davvero il gioco pistone-cilindro
La diagnosi affidabile non si fa infilando il pistone nel cilindro e valutando “a mano” quanto si muove. Per conoscere il gioco servono misure precise.
-
1) Identifica pistone e gruppo termico
Prima di misurare cerca codice, marca e specifiche del pistone o del kit. La tolleranza da ottenere deve essere quella prevista per quella specifica combinazione.
-
2) Misura il pistone nel punto corretto
Il diametro del pistone va rilevato con un micrometro nel punto di misura indicato dal produttore. Non bisogna assumere che il diametro sia identico lungo tutta la gonna.
-
3) Misura il cilindro in più punti
Con un alesametro si controlla l'alesaggio lungo diverse altezze e direzioni. Questo permette di vedere non soltanto il diametro, ma anche eventuale ovalizzazione o conicità della canna.
-
4) Calcola la differenza
In termini semplici, il gioco deriva dalla differenza tra il diametro effettivo del cilindro e quello del pistone rilevato al suo punto di misura. Il risultato va poi confrontato con la specifica prevista dal produttore.
-
5) Controlla separatamente le fasce
Il gioco pistone-cilindro e il gioco alla chiusura delle fasce sono due misure diverse. Avere il pistone della misura corretta non significa automaticamente che anche il ring gap sia corretto.
Cosa fare se la tolleranza è sbagliata
Se il gioco è troppo stretto
Prima di tutto bisogna ripetere le misurazioni e verificare che siano state eseguite nel punto corretto. Se viene confermato un gioco insufficiente, la soluzione dipende dal cilindro.
Su un cilindro rettificabile può essere necessario portare l'alesaggio alla misura corretta per il pistone scelto. Su cilindri con riporti superficiali, invece, non conviene improvvisare lavorazioni: in base all'usura può servire un pistone della selezione corretta oppure un intervento specializzato sul cilindro.
Se il gioco è troppo largo
Montare semplicemente fasce nuove non corregge un gioco pistone-cilindro eccessivo. Se il problema nasce dall'usura della canna o da una misura non più recuperabile, può essere necessario abbinare un pistone maggiorato dopo la lavorazione prevista, sostituire il cilindro oppure ripristinarne il rivestimento, a seconda del tipo di gruppo termico.
Se cilindro e pistone sono ormai da sostituire, nella categoria gruppi termici, cilindri e pistoni puoi cercare il kit corretto partendo dal modello del mezzo e dal motore installato.
Errori da evitare
- Usare un valore di tolleranza trovato online per un pistone completamente diverso.
- Valutare il gioco muovendo il pistone nel cilindro con le mani.
- Misurare tutto soltanto con un calibro generico quando servono precisioni molto superiori.
- Confondere il gioco pistone-cilindro con il gioco alla chiusura delle fasce.
- Montare un pistone nuovo in un cilindro molto usurato senza misurare la canna.
- Dare per scontato che un grippaggio sia stato causato soltanto da una tolleranza stretta.
- Pensare che il rodaggio possa correggere una tolleranza meccanicamente sbagliata.
- Scegliere pistoni A, B, C o altre selezioni senza seguire le indicazioni previste per quello specifico cilindro.
FAQ
Quanto deve essere il gioco tra pistone e cilindro?
Non esiste un valore corretto per tutti i motori. Dipende dal pistone, dal materiale, dal diametro, dal tipo di cilindro e dall'impiego previsto. Va utilizzata la specifica fornita dal produttore del pistone o del gruppo termico.
Un pistone che batte a freddo ha sicuramente troppo gioco?
No. Un gioco eccessivo può provocare piston slap, ma alcuni pistoni ad alte prestazioni lavorano volutamente con più gioco a freddo per compensare una maggiore dilatazione termica. La misura va controllata prima di arrivare a conclusioni.
Un gioco troppo stretto può far grippare il motore?
Sì. Se il pistone si dilata e non rimane spazio sufficiente verso la canna, l'attrito può aumentare fino al serraggio. Un grippaggio, però, può dipendere anche da lubrificazione insufficiente, carburazione errata, temperature eccessive o altri problemi.
Posso misurare la tolleranza con un normale calibro?
Per una verifica precisa non è lo strumento più indicato. Normalmente si utilizza un micrometro per il pistone e un alesametro per il cilindro, in modo da controllare anche ovalizzazione e conicità.
Le fasce nuove possono recuperare un cilindro con troppo gioco?
No. Le fasce possono ripristinare la tenuta solo se pistone e cilindro sono ancora dimensionalmente corretti. Non eliminano un gioco eccessivo tra gonna del pistone e canna.
La selezione A, B o C del pistone indica sempre la stessa differenza?
No. Le classi dimensionali vanno interpretate secondo le specifiche del produttore di quello specifico gruppo termico. Non conviene applicare le misure di un marchio o di un cilindro a un altro.
Il rodaggio può sistemare un pistone montato troppo stretto?
No. Il rodaggio serve a far assestare correttamente componenti già montati con le misure previste. Non deve essere usato per “creare” la tolleranza consumando un pistone che parte troppo stretto.
Hai un dubbio sulla misura del tuo pistone?
Se devi scegliere il ricambio corretto, passa dalla pagina contatti Billaricambi. Per aiutarci a capire il caso indica modello e anno del mezzo, motore, marca e codice del gruppo termico, codice o misura del pistone e il sintomo che hai riscontrato.
Se il gruppo termico è già smontato, sono utili anche foto della gonna del pistone, della canna del cilindro e le eventuali misure rilevate con micrometro e alesametro.
