Descrizione
Cuscinetti a sfere + paraoli per Simson M500
Set di cuscinetti a sfera Schmitt comprendente il cuscinetto dell'albero a gomiti (gabbia polimerica TN9) in qualità SKF C4 e i paraoli FKM.
I cuscinetti a sfere con gabbia in polimero sono preferiti per i motori ad alto numero di giri; le gabbie sono più elastiche del metallo e generano meno attrito. La SKF specifica qui la resistenza alla velocità fino a 20.000 giri/min.
Il kit contiene cuscinetti per la revisione del motore. Per ciclomotori Simson S51, S53, S70, S83, KR51/2, SR50, SR80 con motore M500, M700.

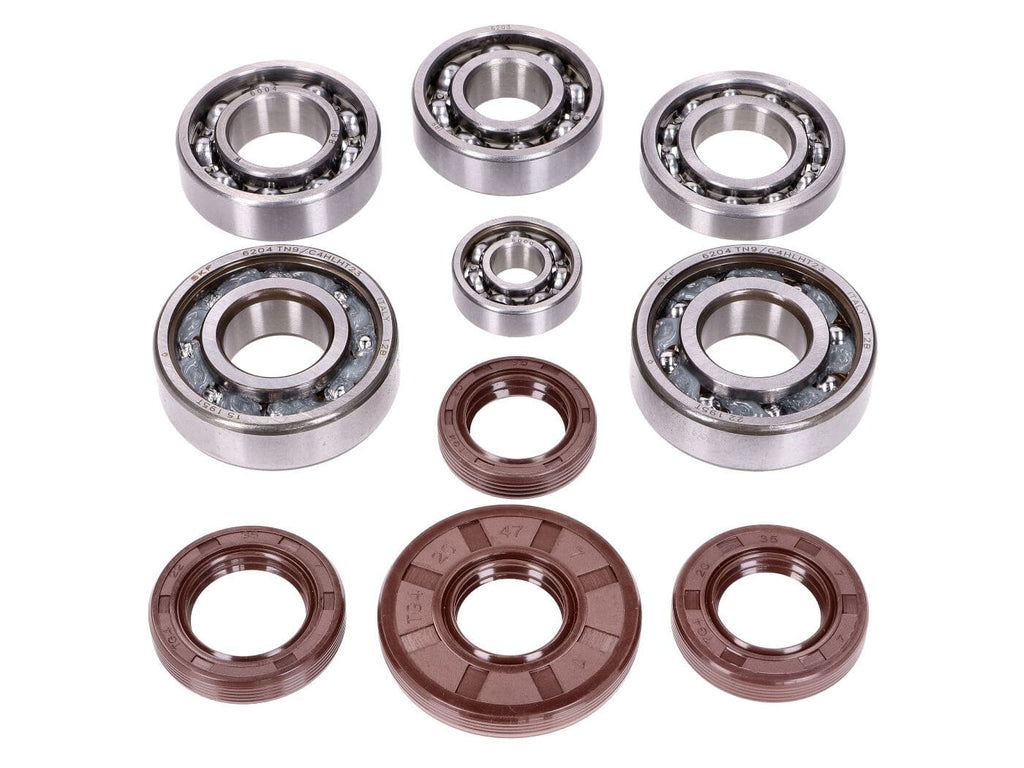

La fornitura comprende:
- 2x cuscinetto SKF 6204 C4
- 1x cuscinetto 6004 CN
- 1x cuscinetto 16004 CN
- 1x cuscinetto 6203 CN
- 1x cuscinetto 6000 CN
- 1x Paraolio FKM Premium 20x47x7mm
- 1x paraolio FKM Premium 20x35x7mm
- 1x paraolio FKM Premium 22x35x7mm
- 1x paraolio FKM Premium 20x30x7mm
I cuscinetti a sfere hanno le seguenti caratteristiche:
- Tipo di guarnizione: aperta
- Gioco albero motore: C4
- Gioco del cuscinetto del cambio: CN
- Anello: acciaio per cuscinetti volventi
- Elemento volvente: acciaio per cuscinetti volventi
- Gabbia cuscinetto albero a gomiti: polimero TN9
- Gabbia del cuscinetto del cambio: lamiera d'acciaio
Nota: rispettare sempre la direzione di montaggio dei cuscinetti dell'albero motore - la gabbia semiaperta deve essere installata in direzione delle guance dell'albero motore.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237651044 |
|---|---|
| Peso | 0,65 kg |
| Marca | Schmitt |
| Tipo di prodotto | Kit cuscinetti motore |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di STT49267 Set di cuscinetti Schmitt Racing TN9 gabbia in polimero C4 Simson M500
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro pulita e organizzata, assicurandoti di avere gli attrezzi necessari come estrattori per cuscinetti, martello di gomma, chiavi inglesi, pulitori per parti meccaniche e lubrificante specifico per cuscinetti.
-
STEP 2Smonta il motore dal veicolo seguendo le istruzioni del manuale ufficiale della Simson. Procedi quindi a smontare con attenzione il carter motore per accedere all’albero a gomiti e al cambio.
-
STEP 3Rimuovi i vecchi cuscinetti a sfere e paraoli con gli estrattori adeguati, evitando danni agli alloggiamenti. Pulisci accuratamente tutte le sedi dei cuscinetti con solvente o detergente specifico.
-
STEP 4Verifica che le sedi dei cuscinetti e le superfici dell’albero a gomiti siano prive di imperfezioni o detriti; sostituisci eventuali componenti danneggiati prima del montaggio.
-
STEP 5Monta i nuovi cuscinetti Schmitt rispettando la direzione di installazione: i cuscinetti dell’albero motore con gabbia semiaperta in polimero TN9 devono essere posizionati con la gabbia rivolta verso le guance dell’albero stesso.
-
STEP 6Inserisci i paraoli FKM nelle loro sedi corrispondenti, assicurandoti che siano ben posizionati per garantire una perfetta tenuta contro polvere e oli.
-
STEP 7Lubrifica i cuscinetti se previsto prima del montaggio, quindi pressa delicatamente i cuscinetti e paraoli in posizione utilizzando un martello di gomma e un attrezzo di supporto per evitare deformazioni.
-
STEP 8Rimonta il carter motore e tutti gli altri componenti smontati seguendo le indicazioni del manuale ufficiale Simson, serra le viti secondo le specifiche del costruttore.
-
STEP 9Una volta rimontato il motore sul veicolo, effettua un controllo finale di funzionamento a motore spento e poi accendi per verificare l’assenza di rumori anomali o perdita di olio.
-
STEP 10Prima di riprendere l’uso normale, svolgi un breve test su strada per assicurarti che il motore giri fluido e che i cuscinetti nuovi operino correttamente.
