Descrizione

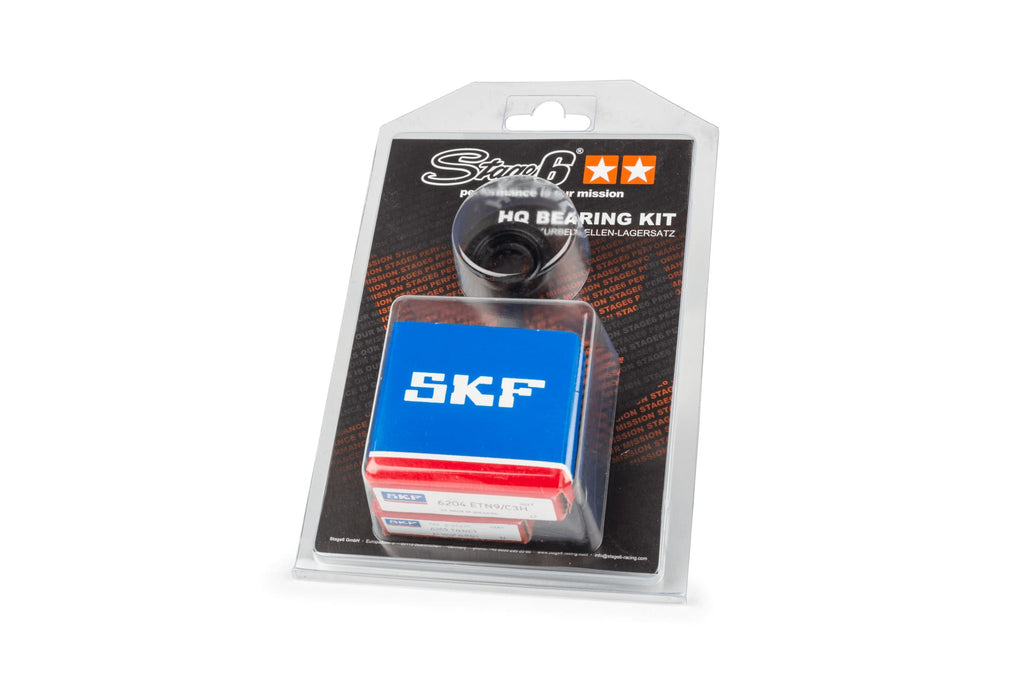

Kit cuscinetti albero motore Stage6 HQ C3 incl. paraoli gabbia poliammide Peugeot 103.
Risparmiare sulla qualità dei cuscinetti dell'albero motore, soprattutto su motori elaborati, è indubbiamente un approccio sbagliato. Per questo motivo Stage6 lavora solo con i principali produttori europei e giapponesi di cuscinetti e paraoli come SKF. I cuscinetti sono disponibili in 2 versioni - con gabbia in polimero elastico per le corse (meno attrito) e con robusta gabbia in metallo per l'uso quotidiano su strada.
Entrambi i tipi sono adatti a velocità molto elevate e hanno il giusto gioco (C3) richiesto per i cuscinetti albero motore. Un prerequisito per la longevità dei cuscinetti è, naturalmente, garantire una lubrificazione sufficiente e una corretta installazione dei cuscinetti e dell'albero motore. I vantaggi della versione polimero-plastica rispetto alle gabbie metalliche sono la maggiore elasticità e la riduzione dell'attrito.
Questa tipologia di cuscinetto, con gabbia in poliammide e quindi a basso attrito, la preferiamo per i motori da corsa. Attenzione, in fase di montaggio e utilizzo, la loro temperatura non deve superare i 120°C. Per questo motivo, i cuscinetti TN9 non sono proprio adatti per i motori con marmitte catalitiche! Si prega di notare anche la direzione di installazione: la gabbia semiaperta deve essere installata nella direzione delle guance dell'albero motore.
Attenzione Installare la versione con gabbia in polimero solo su motori senza catalizzatore! In altre parole: solo su ciclomotori con sistemi di scarico aperti o con sistemi di scarico originali senza catalizzatore
- Cuscinetto SKF 6203-C3-TN9 - 17x40x12mm (gabbia in poliammide)
- Cuscinetto SKF 6204 ETN9-C3H - 20x47x14mm (gabbia in poliammide)
- Paraolio NBR 20x30x4,5mm
- Paraolio NBR 16x30x4,5mm
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4051272014529 |
|---|---|
| Peso | 0,30 kg |
| Marca | Stage6 |
| Tipo di prodotto | Set cuscinetti albero motore |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-80332C3/TN9 Set cuscinetti + paraolio albero motore Stage6 C3 polimero Peugeot 103
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro e assicurati di avere a disposizione tutti gli attrezzi necessari, come estrattore per cuscinetti, martello di gomma, spray sbloccante, guanti protettivi e strumenti per la pulizia.
-
STEP 2Smonta il motore dallo scooter e posizionalo saldamente su un banco di lavoro pulito e stabile.
-
STEP 3Rimuovi con cautela l’albero motore dal motore, facendo attenzione a non danneggiare le superfici di appoggio.
-
STEP 4Estrai i vecchi cuscinetti e paraoli, utilizzando un estrattore o un martelletto di gomma se necessario; evita di graffiare o deformare il carter motore.
-
STEP 5Pulisci accuratamente le sedi dei cuscinetti e del paraolio, eliminando ogni residuo di sporco, olio o vecchio grasso.
-
STEP 6Verifica che le nuove componenti corrispondano a quelle rimosse (cuscinetti 6203-C3-TN9 e 6204 ETN9-C3H con paraoli NBR 20x30x4.5mm e 16x30x4.5mm).
-
STEP 7Prima dell’installazione, lubrifica leggermente i paraoli e i cuscinetti con grasso specifico per motori da corsa, assicurandoti di non eccedere.
-
STEP 8Inserisci i cuscinetti nelle rispettive sedi nel carter motore, facendo attenzione alla direzione di montaggio della gabbia in poliammide: la parte semiaperta deve essere rivolta verso le guance dell’albero motore.
-
STEP 9Monta i paraoli nelle sedi indicate, assicurandoti che aderiscano perfettamente per evitare infiltrazioni di sporco o perdite d’olio.
-
STEP 10Rimonta l’albero motore con i nuovi cuscinetti e paraoli nel motore, facendo attenzione alla posizione e al corretto allineamento.
-
STEP 11Assembla nuovamente il motore e installalo sullo scooter, serrando viti e bulloni seguendo le specifiche tecniche del costruttore.
-
STEP 12Controlla che tutto sia montato correttamente e non vi siano giochi anomali; effettua una prova motore senza superare le temperature di esercizio consigliate (120°C per i cuscinetti TN9).
-
STEP 13Ricorda che questo set è adatto solo per motori senza catalizzatore; non utilizzare questo kit su motori con marmitte catalitiche per evitare danni ai cuscinetti.
