Descrizione

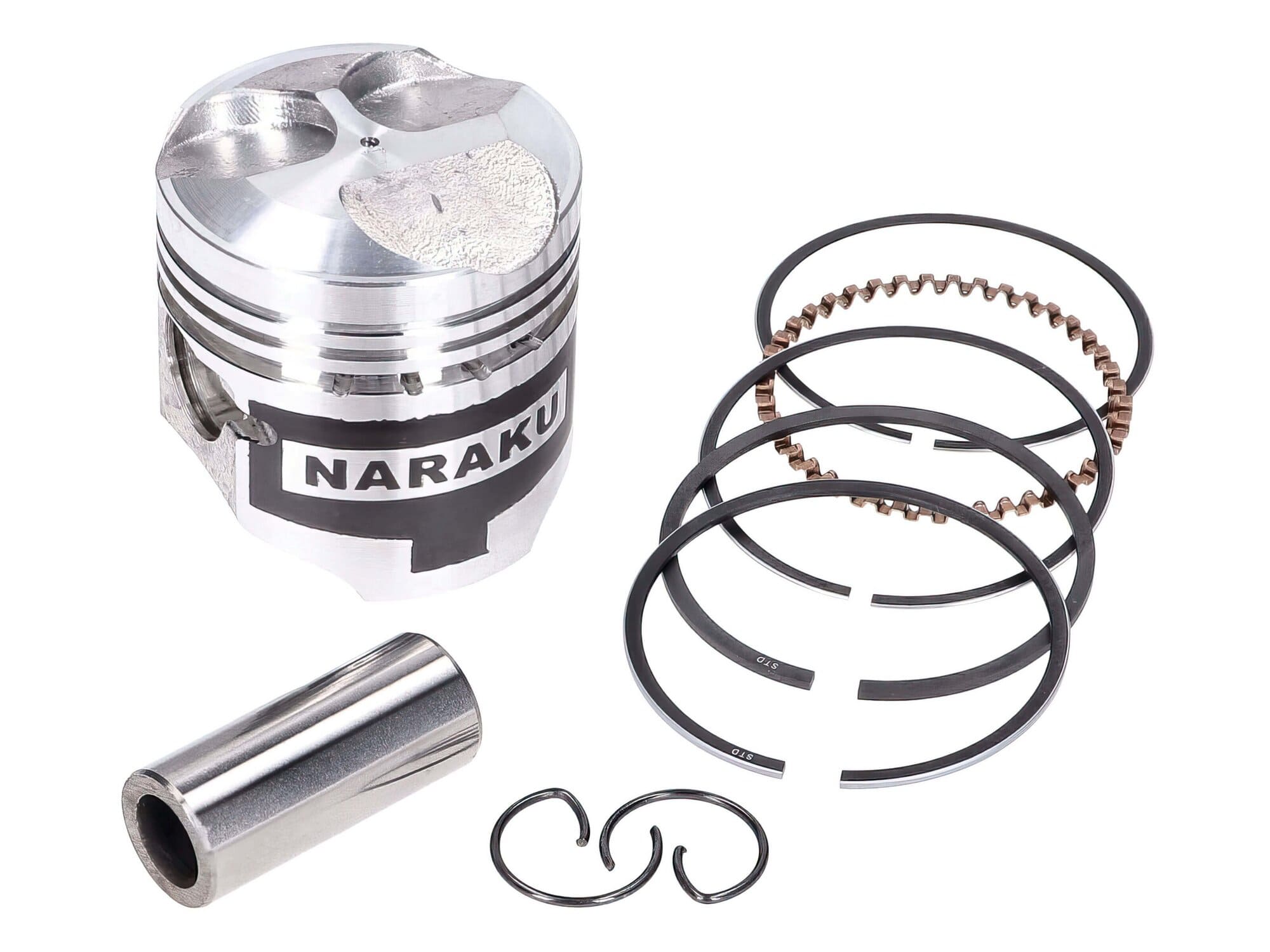

Pistone Naraku 50cc Piaggio 3V
Pistone di ricambio per cilindro Piaggio 4 tempi 3 valvole comprensivo di fasce, spinotto e clip di fissaggio del pistone per cilindro originale o ricambio originale Naraku.
Caratteristiche tecniche del pistone Naraku 39mm V.2 50cc Piaggio 4T 3V:
- Livello di messa a punto: Originale
- Cilindrata: 50cc
- Alesaggio: 39 mm
- Spinotto del pistone: 13 x 31 mm
- Altezza di compressione: 18mm
- Riferimento OEM Piaggio: 1A0022980A
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
Compatibilità non ancora pubblicata. Scrivici con marca e modello: controlliamo subito e, se serve, ti proponiamo l’alternativa.
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237648860 |
|---|---|
| Peso | 0,08 kg |
| Marca | Naraku |
| Tipo di prodotto | Pistone |
| Gamma prodotti | Originale |
| Cilindrata | 50cc |
| Alesaggio | 39 mm |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di NK104.49 Pistone Naraku 39mm V.2 50cc Piaggio 4T 3V
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
Il pistone Naraku 39mm V.2 è un ricambio originale progettato per scooter Piaggio 50cc 4 tempi con motore a 3 valvole. Questo kit include pistone, fasce elastiche, spinotto e clip di fissaggio, ed è ideale per sostituire il pistone usurato mantenendo le prestazioni del motore. Il montaggio richiede attenzione e precisione per assicurare la corretta funzionalità del motore.
-
STEP 1Prepara il veicolo posizionandolo su un banco stabile e scollega la batteria per sicurezza. Assicurati di avere a portata di mano gli attrezzi necessari come chiavi, cacciaviti, estrattore per spinotti e un set di guarnizioni di ricambio.
-
STEP 2Smonta il coperchio del cilindro rimuovendo le viti di fissaggio seguendo l’ordine inverso rispetto a quello di serraggio. Estrai con cura il cilindro per accedere al pistone.
-
STEP 3Rimuovi il pistone usurato svitando le clip di fissaggio dello spinotto e sfilando lo spinotto che collega la biella al pistone. Tieni da parte eventuali componenti utilizzabili e ispeziona lo stato della biella e del cilindro.
-
STEP 4Pulire accuratamente il cilindro e la zona circostante per eliminare residui di olio, carbonio e sporco. Verifica l’eventuale necessità di rettifica o sostituzione del cilindro se usurato.
-
STEP 5Monta le fasce elastiche sul nuovo pistone Naraku assicurandoti che siano posizionate correttamente nelle scanalature. Lubrifica leggermente pistone, fasce e spinotto con olio motore pulito per facilitare l’assemblaggio.
-
STEP 6Inserisci il pistone nel cilindro facendo attenzione a non danneggiare le fasce. Allinea il foro dello spinotto con la biella e inserisci lo spinotto, quindi bloccalo con le clip di fissaggio fornite nel kit.
-
STEP 7Rimonta il cilindro sul gruppo termico assicurandoti che tutte le guarnizioni siano integre e posizionate correttamente. Avvita il coperchio del cilindro seguendo l’ordine e la coppia di serraggio indicati dal costruttore.
-
STEP 8Controlla che tutte le viti e i componenti siano fissati correttamente, quindi riconnetti la batteria e verifica il corretto funzionamento del motore con una prova su strada o il banco motore, facendo attenzione ad eventuali rumori o anomalie.
-
STEP 9Esegui una prima manutenzione dopo alcuni km per verificare il serraggio delle viti e lo stato del pistone e delle fasce, seguendo le indicazioni del manuale di officina Piaggio.
