Descrizione

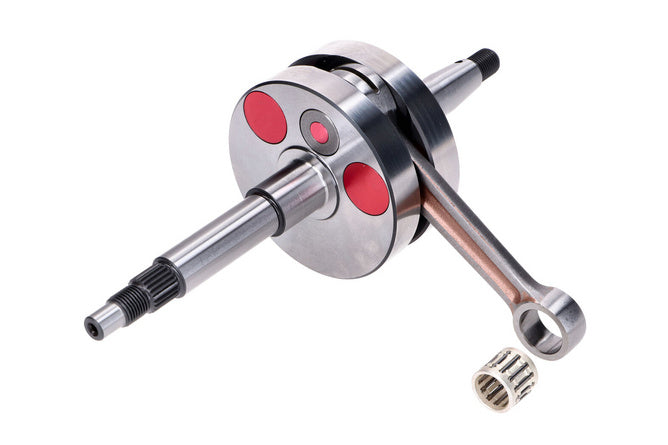

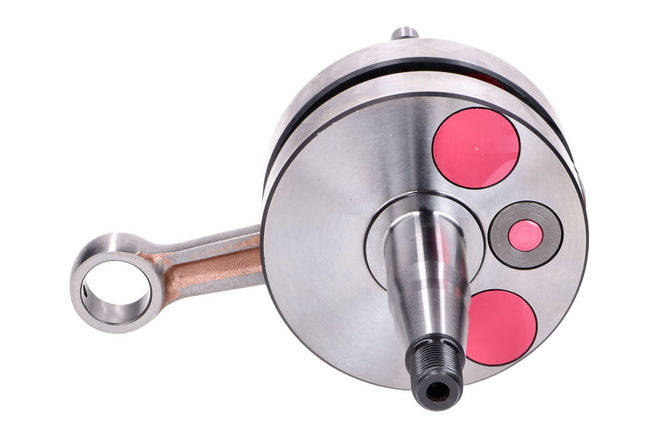

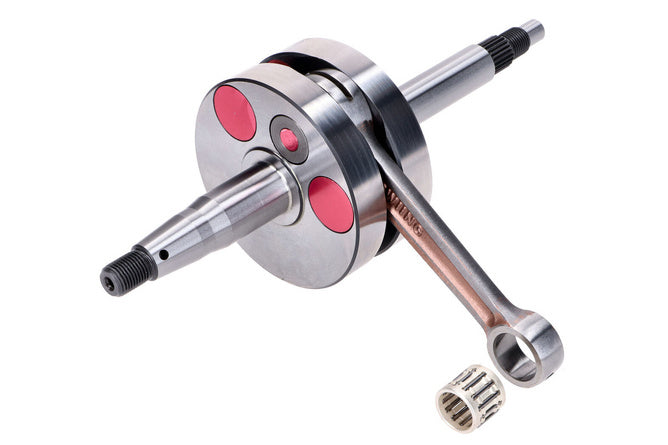

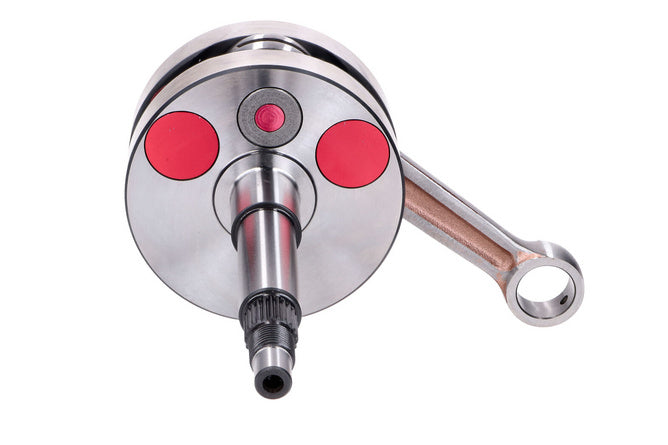

Albero motore da corsa swiing Tomos A35
Albero a gomiti completo di swiing adatto a vari ciclomotori Tomos come Classic, Quadro, Sprint o FunSport.
Gli alesaggi di bilanciamento di questo albero motore da corsa sono sigillati con inserti in alluminio per la massima precompressione. Fornito con cuscinetti in argento da 12x15x16,2 mm.
Dettagli tecnici albero motore Swiing Racing Tomos
- Lunghezza biella: 115 mm
- Diametro guance: 70 mm
- Larghezza guance: 13,4 mm
- Dimensioni su entrambe le guance: 34 mm
- Perno di manovella lato frizione: 93 mm
- Perno di manovella lato accensione: 64 mm
- Filettatura lato accensione/frizione: M10 x 1 mm
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
Compatibilità non ancora pubblicata. Scrivici con marca e modello: controlliamo subito e, se serve, ti proponiamo l’alternativa.
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237656322 |
|---|---|
| Peso | 1,18 kg |
| Marca | Swiing |
| Tipo di prodotto | Albero motore |
| Gamma prodotti | Racing |
| Spinotto pistone | 12 mm |
| Gabbia a rulli | 12x15x16,2 mm |
| Lunghezza biella | 115 mm |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di MOF-53230 Albero motore swiing Racing Tomos A35 / Classic / Quadro / Sport / Sport R / Sprint
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
L'albero motore swiing Racing di Tomos è un componente fondamentale per potenziare e sostituire l'albero motore originale su modelli come A35, Classic, Quadro, Sprint e Sport R. Questo albero motore da corsa, completo di swiing, è progettato per garantire la massima precompressione grazie agli inserti in alluminio e include cuscinetti di alta qualità. Di seguito trovi la guida passo passo per un montaggio corretto e sicuro.
-
STEP 1Preparazione del veicolo
Pulisci l'area di lavoro e posiziona il ciclomotore su un cavalletto o banco stabile. Assicurati che il motore sia freddo e che la batteria sia scollegata per sicurezza. -
STEP 2Smontaggio del vecchio albero motore
Rimuovi la copertura lato frizione e lato accensione, quindi svita gli elementi di fissaggio dell'albero motore originale. Smonta con cautela l'albero motore usurato, facendo attenzione a non danneggiare i cuscinetti e le superfici di appoggio. -
STEP 3Controllo e pulizia
Ispeziona le sedi dei cuscinetti e pulisci accuratamente tutte le superfici di montaggio. Verifica l’assenza di usura e sostituisci eventuali componenti danneggiati. -
STEP 4Montaggio dei cuscinetti sull’albero motore
Posiziona i cuscinetti inclusi (dimensioni 12x15x16,2 mm) nelle sedi previste sull’albero motore swiing. Accertati che siano ben inseriti e lubrificati adeguatamente secondo le specifiche del costruttore. -
STEP 5Inserimento dell’albero motore nel motore
Inserisci delicatamente il nuovo albero motore nella sede del motore, rispettando l’orientamento corretto, con il lato frizione e accensione posizionati come nell’originale. Controlla che l’albero scorra liberamente e sia in posizione corretta. -
STEP 6Fissaggio dell’albero motore
Avvita i componenti di fissaggio lato frizione e accensione rispettando le filettature M10 x 1 mm. Applica e serra secondo le specifiche del costruttore per garantire la massima sicurezza e funzionamento. -
STEP 7Rimontaggio delle coperture
Richiudi le coperture lato frizione e accensione avendo cura di ripristinare correttamente guarnizioni e tenute per evitare perdite o ingressi di sporco. -
STEP 8Controllo finale e prova motore
Controlla che l’albero motore giri liberamente senza attriti anomali. Rimonta eventuali componenti rimossi e collega la batteria. Avvia il motore e verifica il corretto funzionamento senza rumori insoliti. -
STEP 9Manutenzione post montaggio
Dopo i primi utilizzi, controlla serraggi e stato dei cuscinetti per assicurarti che tutto sia stabile e correttamente in funzione.
Segui sempre le indicazioni ufficiali Tomos per regolazioni e manutenzione specifica.
