Descrizione

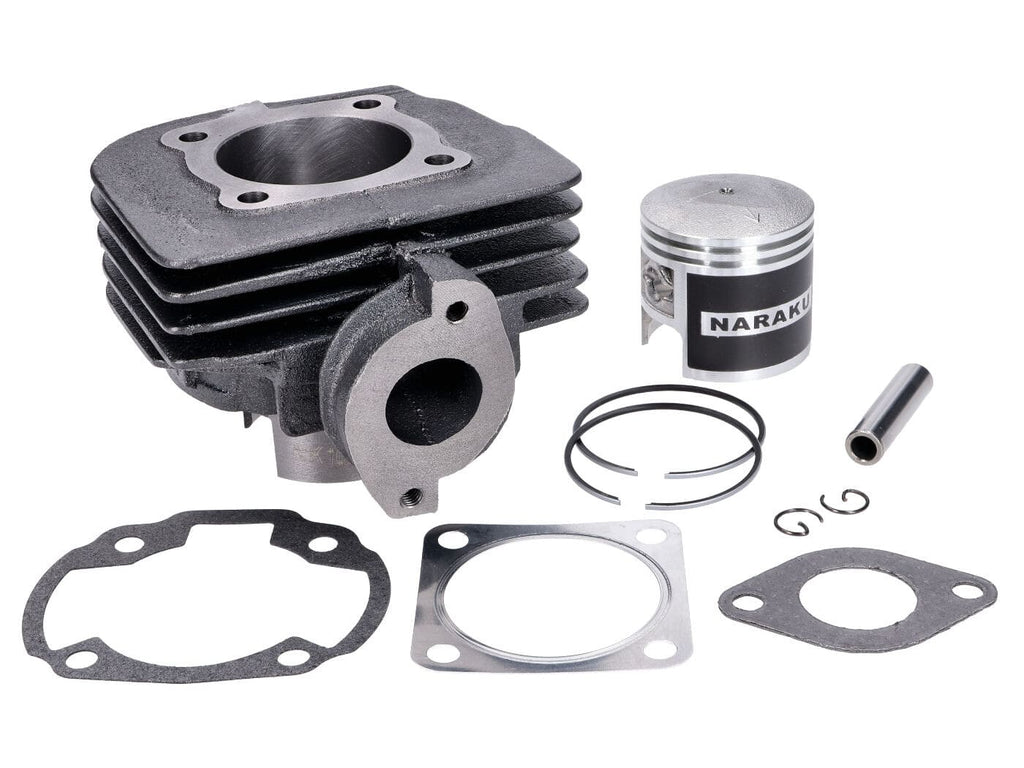

Robusto cilindro sportivo in ghisa grigia: kit cilindro Naraku 70cc per Morini AC.
I pistoni Naraku hanno un rivestimento in molibdeno che protegge il cilindro e il pistone durante il periodo di rodaggio. Questo rivestimento si dissolve completamente dopo poche ore di funzionamento.
Il cilindro può essere utilizzato con sistemi di scarico originali e sportivi. Se si utilizza il carburatore originale, si consiglia di aumentare la carburazione del 7-10%. Tuttavia, è generalmente consigliabile utilizzare un carburatore più grande (17,5 - 19 mm).
È possibile utilizzare la testata originale, ma si consiglia una testata da 70cc adatta (NK102.34).
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4250362424754 |
|---|---|
| Peso | 1,60 kg |
| Marca | Naraku |
| Tipo di prodotto | Gruppo termico |
| Gamma prodotti | Sport |
| Cilindrata | 70cc |
| Spinotto pistone | 10 mm |
| Materiale cilindro | Ghisa grigia |
| Alesaggio | 47 mm |
| Corsa | Originale |
| Lunghezza biella | Originale |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di NK102.30 Gruppo Termico Naraku 70ccm, Morini AC
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparare l'area di lavoro e munirsi degli attrezzi necessari, come chiavi a brugola, cacciaviti, una chiave dinamometrica e detergenti per parti meccaniche.
-
STEP 2Sganciare e rimuovere il carter motore e il cilindro originale, prestando attenzione a non danneggiare guarnizioni e componenti circostanti.
-
STEP 3Rimuovere il pistone e il cilindro vecchio dal gruppo termico, pulendo bene la superficie e verificando che non siano presenti residui o detriti.
-
STEP 4Controllare la lunghezza della biella e la corsa del motore per assicurarsi che siano originali, come previsto dal kit Naraku.
-
STEP 5Installare il nuovo pistone rivestito in molibdeno sul cilindro Naraku, assicurandosi di montare correttamente il spinotto pistone da 10 mm e le relative clip di sicurezza.
-
STEP 6Posizionare il cilindro sul motore, facendo attenzione all’allineamento corretto e all’installazione delle guarnizioni di tenuta, verificando che non ci siano pieghe o danneggiamenti.
-
STEP 7Serrare le viti del cilindro seguendo le specifiche del costruttore per assicurare una perfetta tenuta e sicurezza durante il funzionamento.
-
STEP 8Montare la testata; è possibile utilizzare la testata originale o, per migliori prestazioni, la testata dedicata da 70cc (codice NK102.34).
-
STEP 9Rimontare il sistema di scarico, che può essere quello originale oppure uno sportivo compatibile; verificare che non ci siano perdite.
-
STEP 10Regolare la carburazione aumentando del 7-10% se si utilizza il carburatore originale, oppure installare un carburatore più grande (17,5 - 19 mm) per prestazioni ottimali.
-
STEP 11Controllare che tutti i collegamenti siano sicuri, rimontare eventuali carter e coperture e procedere con un primo avviamento per il rodaggio.
-
STEP 12Eseguire il rodaggio secondo le indicazioni generali (ad esempio evitando alte velocità e alte temperature iniziali) per permettere al rivestimento al molibdeno di dissolversi correttamente.
