Descrizione

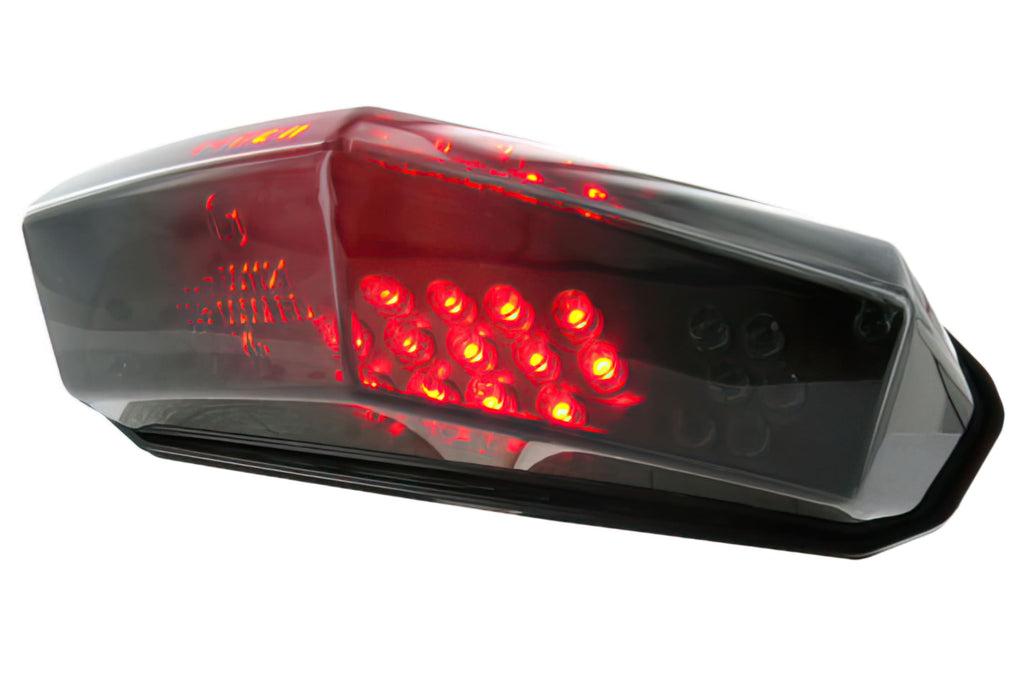

Questo fanale posteriore universale Str8 Black LED è progettato per essere montato su tutti i veicoli a due ruote con alimentazione convenzionale a 12 V nel cablaggio.
L'illuminazione è fornita da LED, sia per la luce posteriore che per quella del freno, nonché per gli indicatori di direzione integrati. È quindi necessario disporre di indicatori di direzione a LED anche nella parte anteriore, in modo che tutti e quattro funzionino insieme (probabilmente sarà necessario un relè per indicatori di direzione a LED, rif. STR-667). probabilmente sarà necessario un relè per lampeggiatori a LED, rif. STR-667.00).
La piastrella che ricopre la luce è qui colorata di nero, detta anche fumé.
Il collegamento di questo fanale avviene quindi "filo a filo" e non con i terminali originali.
Per i collegamenti elettrici, questo fanale ha 5 fili:
- Il filo verde corrisponde al singolo filo di terra
- Il filo giallo è per la luce "stradale"
- Il blu per la luce di stop
- Arancione per l'indicatore di direzione sinistro
- Marrone per l'indicatore di direzione destro
- Lunghezza: 145 mm
- Distanza di fissaggio: 110 mm
- Larghezza: 85 mm
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 8005361284009 |
|---|---|
| Peso | 0,13 kg |
| Seria | Black Line |
| Marca | STR8 |
| Tipo di prodotto | Fanalino universale |
| Illuminante | LED |
| Omologazione | Nessuna marchio E |
| Colore | Nero |
| Style | Frecce Integrate |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di STR-655.21/BK Fanalino LED universale Black, Luce Stopp e Frecce omologato CE
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparazione
Assicurati di lavorare su una superficie stabile e di scollegare la batteria del veicolo per evitare cortocircuiti o scariche accidentali durante i collegamenti elettrici. Procurati gli attrezzi necessari, quali cacciaviti, pinze spelafili, connettori elettrici e possibilmente un tester per circuiti. -
STEP 2Smontaggio del fanale esistente
Rimuovi il fanale posteriore originale liberando le viti di fissaggio e scollegando i fili elettrici dal connettore oppure tagliando i cavi se non dotati di connettore rimovibile. Conserva gli elementi di fissaggio se riutilizzabili. -
STEP 3Verifica dei fili elettrici
Identifica sul cablaggio del veicolo i fili corrispondenti alle funzioni di massa (terra), luce di posizione, luce di stop e frecce. In caso di utilizzo di indicatori di direzione a LED anteriori, verifica la presenza di un relè lampeggiatore adatto oppure prevedi l’installazione del relè STR-667.00. -
STEP 4Collegamento fili del fanalino
Collega ogni filo del fanale a quelli del veicolo seguendo questa corrispondenza:
- Verde: massa (terra)
- Giallo: luce di posizione
- Blu: luce di stop
- Arancione: indicatore di direzione sinistro
- Marrone: indicatore di direzione destro
Assicurati di isolare bene ogni collegamento con guaine termorestringenti o nastro isolante. -
STEP 5Fissaggio del fanalino
Posiziona il fanalino sulla staffa o sul supporto del veicolo, utilizzando le viti di fissaggio. La distanza di montaggio prevista è di 110 mm tra i fori, con dimensioni complessive di 145 mm di lunghezza e 85 mm di larghezza. Stringi le viti secondo le specifiche raccomandate dal costruttore del veicolo. -
STEP 6Controllo finale e collaudo
Ricollega la batteria e accendi l’impianto elettrico per verificare il corretto funzionamento di tutte le luci: posizione, stop e frecce. Controlla la sincronizzazione delle frecce anteriori con quelle posteriori nel caso di impianti LED. Assicurati che non vi siano anomalie o sfarfallii. -
STEP 7Rifinitura
Riponi ordinatamente i cavi e utilizza fascette o clip per mantenere i fili fermi e protetti durante la marcia. Effettua un controllo visivo finale e assicurati che il fanalino sia saldamente fissato e conforme alle norme di sicurezza del codice della strada.
