Descrizione
SISTEMA DI ASPIRAZIONE STAGE6 R/T AD ALTO FLUSSO 28MM DERBI / MINARELLI AM6
I progettisti di Stage6 hanno sviluppato un nuovo sistema di aspirazione che consente di ottenere la massima potenza dal vostro motore Minarelli AM6 o Derbi: Collettore di aspirazione Stage6 R/T High Flow 28mm Derbi / AM6 (per carburatori con passaggio 19 - 28mm).
Qualità costruttiva premium
Il sistema di aspirazione Stage6 R/T High-Flow è realizzato in alluminio di alta qualità; la finitura impeccabile è stata ottenuta utilizzando la più avanzata tecnologia CNC. Il distanziale di aspirazione è disponibile anodizzato in arancione o nero e presenta il noto logo Stage6 inciso al laser.
Il sistema di aspirazione Stage6 R/T High-Flow è ideale per il tuning e le gare; la leggera forma a cuneo consente l'utilizzo di un carburatore più grande. Grazie all'angolo di inclinazione, il carburatore può essere regolato sul lato sinistro del ciclomotore e allineato in modo da non poggiare sul carter del motore o sui relativi attacchi.
Tra l'altro, questa non è l'unica caratteristica speciale di questo sistema di aspirazione: gli inserti del distanziale di aspirazione sono intercambiabili e quindi adattabili a diversi blocchi di membrana. Questa versione è dotata di un inserto rotondo da 28 mm e può essere utilizzata universalmente. Per una transizione ottimale, è possibile regolare l'inserto del blocco lamellare e/o l'inserto del distanziale di aspirazione in base alle condizioni.
Flusso ottimizzato - prestazioni al top
Per quanto riguarda le prestazioni, il sistema di aspirazione Stage6 R/T High-Flow offre alcuni vantaggi decisivi: le transizioni e il flusso nel distanziale di aspirazione sono stati ottimizzati in modo tale da evitare completamente gli spigoli vivi. Questo migliora il flusso, che a sua volta porta a prestazioni più elevate. Il risultato è un flusso stabile e valori di accelerazione migliori.
Per ottenere una potenza ancora maggiore, si consiglia di combinare il sistema di aspirazione High-Flow con un distanziale Stage6 spesso 5 mm (SKU: S6-3318805/OR e S6-3318805/BK), da installare tra il corpo motore e il blocco del diaframma.
Avviso:
Il collettore di aspirazione viene fornito senza un collettore di aspirazione in gomma per il carburatore; è possibile scegliere l'adattatore appropriato in base al tipo e alle dimensioni del carburatore:
- 21 mm per carburatore Dellorto
- 30 mm per Mikuni TM24
- 32 mm per carburatori PWK da 19 a 28 mm

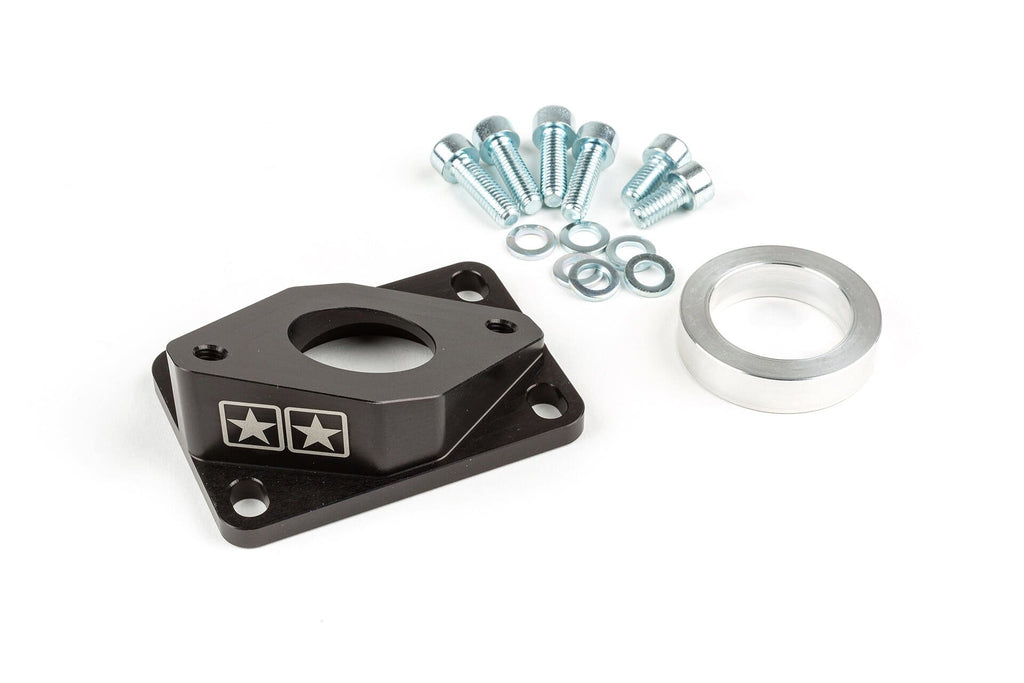

La fornitura comprende il sistema di aspirazione Stage6 Highflow AM6 / Derbi:
Collettore di aspirazione High Flow, arancione o nero
inserto da 28 mm (rotondo)
4x viti M6 x 20 mm
2x viti M6 x 12 mm
6x rondelle M6
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-3318802/BK Collettore Aspirazione Stage6 R/T High Flow 28mm Derbi / Minarelli AM6 nero
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il veicolo su un piano stabile e assicurati che il motore sia spento e freddo per evitare scottature o danni. Rimuovi il carburatore esistente e tutte le parti collegate al collettore di aspirazione originale, pulendo accuratamente l'area di montaggio.
-
STEP 2Controlla il contenuto della confezione: collettore di aspirazione Stage6 High Flow nero, inserto rotondo da 28 mm, 4 viti M6 x 20 mm, 2 viti M6 x 12 mm e 6 rondelle M6.
-
STEP 3Scegli e procurati l’adattatore in gomma appropriato per il carburatore montato, se non incluso, in base alla marca e al diametro (ad esempio 21 mm per Dellorto, 30 mm per Mikuni TM24, 32 mm per PWK).
-
STEP 4Posiziona l'inserto rotondo da 28 mm all’interno del distanziale di aspirazione e monta il collettore direttamente sul blocco motore o sul blocco lamellare originale, assicurandoti che sia ben allineato con le flange di fissaggio.
-
STEP 5Fissa il collettore utilizzando le viti M6 e le rondelle fornite, serrandole secondo le specifiche del costruttore per garantire una tenuta ottimale senza deformare i componenti.
-
STEP 6Collega l’adattatore in gomma appropriato al collettore di aspirazione e quindi monta il carburatore sull’adattatore, regolando la posizione per evitare che il carburatore tocchi il carter motore o gli attacchi circostanti.
-
STEP 7Assicurati che tutte le guarnizioni siano ben posizionate e che non vi siano perdite d'aria nel sistema di aspirazione. Verifica che le viti siano serrate saldamente e che il carburatore sia stabile.
-
STEP 8Rimonta tutti i componenti precedentemente rimossi e controlla il corretto funzionamento del sistema d’alimentazione. Esegui un test dinamico su strada per verificare le prestazioni e eventuali regolazioni necessarie del carburatore.
-
STEP 9Per ulteriori incrementi di prestazioni, valuta l’installazione di un distanziale Stage6 da 5 mm tra il corpo motore e il collettore di aspirazione, seguendo le relative istruzioni di montaggio.
