Descrizione

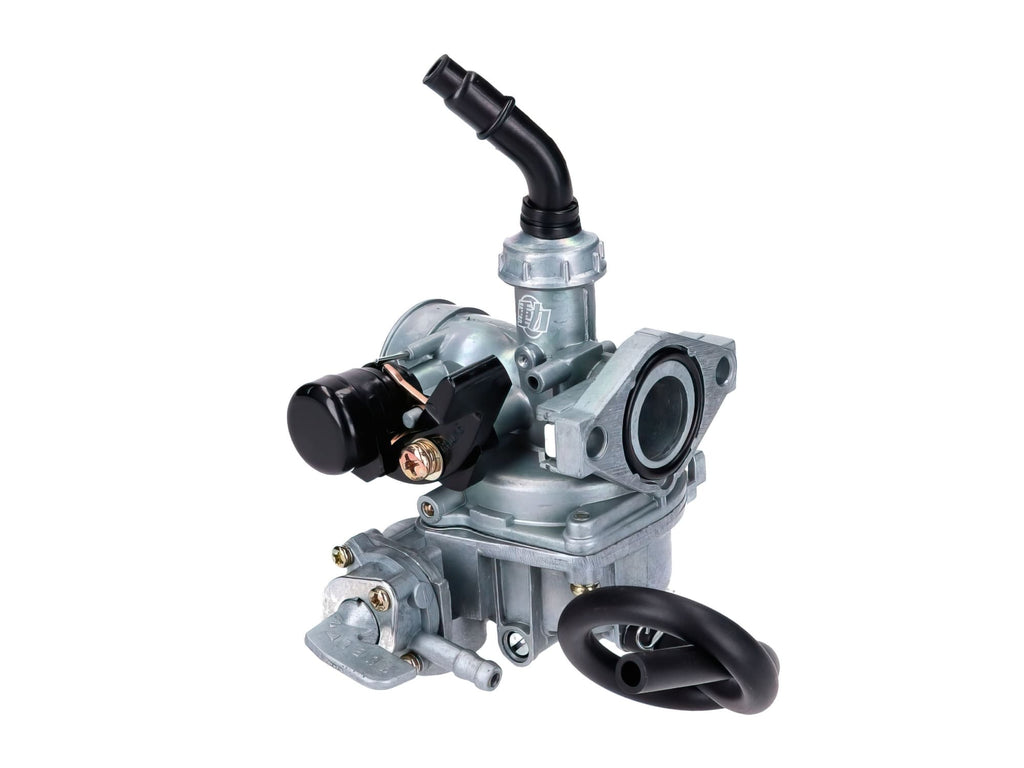

Carburatore Naraku 19mm PZ19 Quad / ATV / Pit Bike / Gokart / 50-110cc 4 tempi per motori cinesi con strozzatura, anche per kart, quad e pit bike con flangia del carburatore con interasse di 48mm.
Questo carburatore è consigliato come ricambio per i motori a 4 tempi da 50cc a 110cc o può essere utilizzato per aumentare la potenza dei motori a 4 tempi da 50cc. Il carburatore Naraku PZ19 è dotato di strozzatura manuale e rubinetto carburante integrato.
Specifiche:
- Getto principale: 75 (4 mm)
- Spaziatura dei fori di aspirazione: 48 mm
- Larghezza di connessione filtro aria: 35 mm
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237611741 |
|---|---|
| Peso | 0,63 kg |
| Marca | Naraku |
| Tipo di prodotto | Carburatore |
| Tipo carburatore | Mini 4 tempi |
| Diametro carburatore | 19mm |
| Diametro filtro aria | 35mm |
| Diametro aspirazione | Interasse 48mm |
| Tipo starter | Starter a Cavo |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di NK201.32 Carburatore Naraku 19mm PZ19 Quad / ATV / Pit Bike / Go-kart / 50-110cc 4T motori cinesi con choke flap
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro assicurandoti che il veicolo sia stabile e spento con l’accensione disinserita. Raccogli gli attrezzi necessari: chiavi a brugola o a tubo, cacciaviti, pinze e un contenitore per eventuali perdite di carburante.
-
STEP 2Svuota il serbatoio del carburante o chiudi il rubinetto per evitare fuoriuscite durante lo smontaggio. Rimuovi il filtro dell’aria e scollega il tubo di aspirazione dal carburatore esistente.
-
STEP 3Scollega il tubo del carburante dal vecchio carburatore e rimuovi il cavo dello starter se presente. Smonta il carburatore svitando le viti o i bulloni che tengono fissata la flangia con interasse di 48 mm al collettore di aspirazione.
-
STEP 4Pulisci accuratamente la superficie del collettore di aspirazione prima di montare il nuovo carburatore per assicurare una perfetta tenuta.
-
STEP 5Posiziona il carburatore Naraku 19mm in modo che la flangia si allinei correttamente con il collettore di aspirazione e fissa il carburatore serrando le viti secondo le specifiche del costruttore.
-
STEP 6Ricollega il tubo del carburante al rubinetto integrato del carburatore e monta il cavo dello starter manuale, assicurandoti che funzioni senza impedimenti.
-
STEP 7Rimonta il filtro dell’aria collegandolo alla connessione da 35 mm del carburatore, garantendo che sia ben fissato e privo di perdite d’aria.
-
STEP 8Verifica che tutte le connessioni siano ben serrate e prive di perdite. Apri il rubinetto del carburante e controlla il flusso.
-
STEP 9Avvia il motore e regola l’aria e il carburante seguendo le indicazioni del manuale ufficiale del carburatore per ottenere una buona erogazione e minimo stabile.
-
STEP 10Effettua una prova su strada o su pista controllando che l’erogazione sia regolare e che lo starter funzioni correttamente. Effettua ulteriori regolazioni se necessario.
