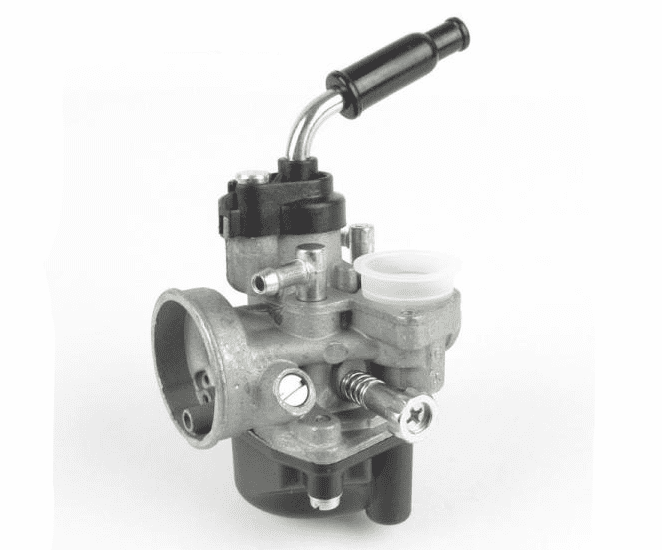

Descrizione
CARATTERISTICHE TECNICHE
TIPO: PHVA 17,5 ED
DIFFUSORE: 17,5mm
ATTACCO MOTORE: ELASTICO (MASCHIO) ø24
ATTACCO FILTRO: ø35mm
DISPOSITIVO AVVIAMENTO(ARIA): ARIA AUTOMATICA (ELETTRICO)
INDICATO PER MOTORI: 2 TEMPI
INDICATO PER VEICOLI: UNIVERSALE SCOOTER PIAGGIO/GILERA
MISCELATORE: SI
VALVOLA GAS: 40 - CODICE: 1473040
SPILLO CONICO: A7 - CODICE: 162507
POLVERIZZATORE/EMULSIONATORE: 211 FA - CODICE: 13690211
GETTO MASSIMO: 65 da 6mm - CODICE: DEL6-65
GETTO MINIMO: 34 - CODICE: 1160034
GETTO AVVIAMENTO: 50 - CODICE: 1381550
VALVOLA SPILLO: N/A
GALLEGGIANTE: - CODICE: 13700701
Tabella Compatibilità
UNIVERSALE SCOOTER PIAGGIO/GILERA
APRILIA MOJITO CUSTOM 50 2T
APRILIA SCARABEO STREET 50 2T (PIAGGIO)
APRILIA SPORTCITY ONE STREET 50 2T euro 2
APRILIA SR (carb.) 50 2T LC 2004-> (PIAGGIO)
APRILIA SR R FACTORY 50 2T LC (PIAGGIO C361M)
APRILIA SR DITECH GP1 50 2T LC (PIAGGIO C361M)
APRILIA SR MOTARD 50 2T euro 2
APRILIA SR R (carb.) 50 2T LC (PIAGGIO)
APRILIA SR Street 50 2T LC euro 2
DERBI ATLANTIS - BULLET 50 2T 2003->
DERBI GP1 50 2T LC
DERBI GP1 OPEN 50 2T LC
DERBI GP1 REVOLUTION 50 2T LC
DERBI VARIANT Sport 50 2T
GILERA DNA 50 2T LC
GILERA ICE 50 2T
GILERA RUNNER PureJet 50 2T LC <-2005 GILERA RUNNER PureJet 50 2T LC 2006->
GILERA RUNNER SP 50 2T LC <-2005 GILERA RUNNER SP 50 2T LC 2006-> (C451M)
GILERA RUNNER 50 2T LC
GILERA STALKER 50 2T
GILERA TYPHOON X 50 2T
ITALJET JET SET 50 2T
ITALJET TORPEDO NEW 50 2T
PIAGGIO DIESIS 50 2T
PIAGGIO NRG EXTREME 50 2T
PIAGGIO NRG EXTREME 50 2T LC
PIAGGIO FLY 50 2T
PIAGGIO FREE 50 2T
PIAGGIO LIBERTY 50 2T
PIAGGIO NRG MC2 50 2T LC 1998->
PIAGGIO NRG MC3 Purejet 50 2T LC
PIAGGIO NRG MC3 DT 50 2T
PIAGGIO NRG MC3 DD 50 2T LC
PIAGGIO NRG Power DD 50 2T LC
PIAGGIO NRG Power DT 50 2T (C453M)
PIAGGIO NRG Power Purejet 50 2T LC
PIAGGIO TYPHOON 50 2T 2007->2010
PIAGGIO TYPHOON 50 2T euro 2 2011-> (C421M)
PIAGGIO ZIP 50 2T 2000->
PIAGGIO ZIP SP 50 2T LC 2001->
VESPA ET2 50 2T 2000->
VESPA LX 50 2T
VESPA Primavera 50 2T euro 2 (C533M)
VESPA S 50 2T euro 2 (C381M)
VESPA Sprint 50 2T euro 2
Cod: 01012
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 01012 carburatore dellorto phva 17,5 ed 2t aria automatica con miscelatore universale scooter piaggio/gilera
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparazione
Posiziona lo scooter su un supporto stabile e assicurati che il motore sia freddo. Prepara gli attrezzi necessari: chiavi a brugola, cacciaviti, pinze e un panno pulito. Scollega la batteria per sicurezza. -
STEP 2Smontaggio del carburatore esistente
Rimuovi il coperchio del filtro aria e il filtro stesso. Allenta le fascette del tubo di aspirazione sul motore e del tubo del filtro aria. Scollega i cavi acceleratore e starter dal carburatore. Svita e rimuovi il carburatore originale. -
STEP 3Preparazione del carburatore Dellorto PHVA 17,5 ED
Verifica che il carburatore sia completo e integro. Controlla che il miscelatore e il sistema di aria automatica siano in buone condizioni. Controlla che i getti e il galleggiante siano montati come da specifiche per il tuo modello. -
STEP 4Montaggio del carburatore nuovo
Inserisci il carburatore nel tubo elastico di raccordo al motore (diametro ø24 mm) e collega il tubo del filtro aria (ø35 mm). Assicurati che i collegamenti siano ben saldi e senza giochi. Stringi con cura le fascette mantenendo la tenuta ermetica. -
STEP 5Collegamento dei cavi
Collega il cavo acceleratore alla valvola gas assicurandoti che scorra liberamente. Collega il cavo dello starter o del miscelatore automatico aria, se presente, verificando il corretto funzionamento del dispositivo automatico. -
STEP 6Controlli finali e regolazioni
Controlla visivamente l’installazione e serratura di tutte le viti e fascette secondo le specifiche del costruttore. Regola la carburazione seguendo le indicazioni del manuale ufficiale del veicolo, considerando i getti installati (getto massimo 65, minimo 34, avviamento 50). -
STEP 7Collaudo motore
Riconnetti la batteria e avvia il motore. Verifica la risposta dell’acceleratore, la stabilità al minimo e l’assenza di perdite d’aria. Effettua eventuali regolazioni finali della miscela aria-carburante per ottimizzare le prestazioni.
Con queste operazioni il tuo carburatore Dellorto PHVA 17,5 ED sarà correttamente installato e pronto a garantire le migliori prestazioni sul tuo scooter 2 tempi.
