Descrizione

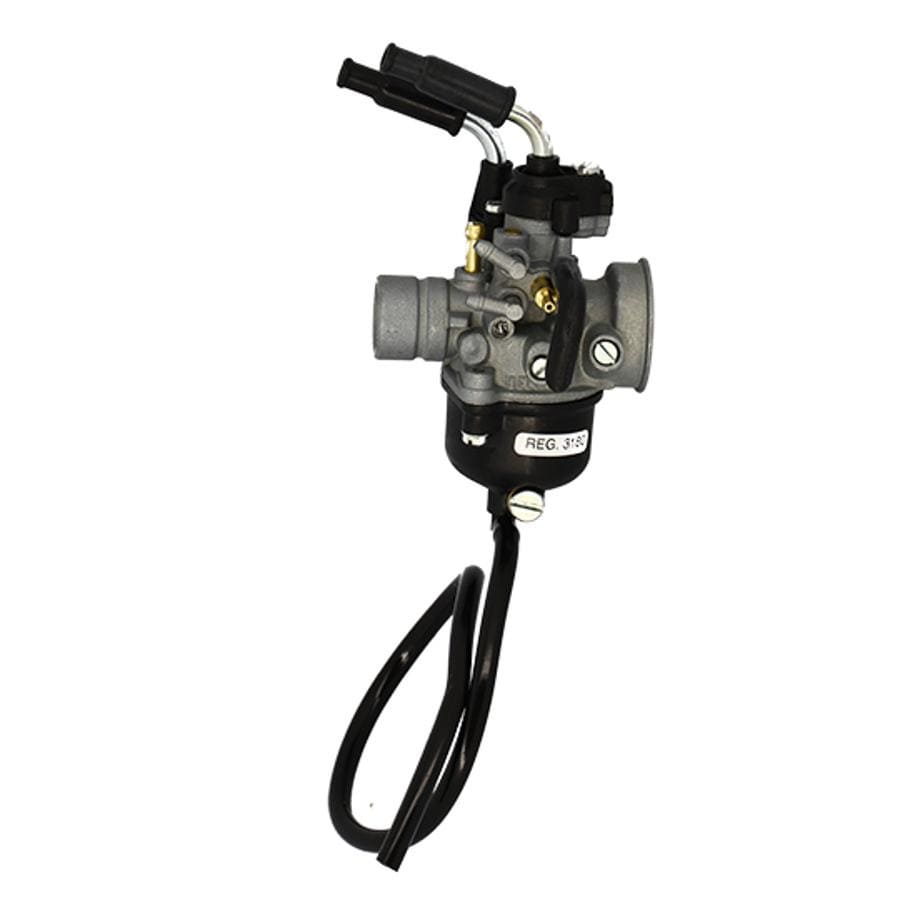

CARBURATORE DELLORTO PHBN 16 CV
Carburatore Dell'Orto PHBN 16 CV (con collegamento a vuoto e olio, preriscaldamento del carburatore e solenoide).
Specifiche:
- Getto principale: 80
- Getto del minimo: 35
- Ugello dello starter: 45
- Tubo di miscelazione: 210 HA
- Ago: A39
- Cursore: Alluminio 40
- Larghezza di connessione filtro aria: 35 mm
- Larghezza di connessione collettore di aspirazione: 24 mm
- Camera di galleggiamento: plastica
- Strozzatura a cavo
- Tubo del cavo dell'acceleratore: 90° angolato
- Con attacco olio / attacco vuoto
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
Compatibilità non ancora pubblicata. Scrivici con marca e modello: controlliamo subito e, se serve, ti proponiamo l’alternativa.
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 3663829280915 |
|---|---|
| Peso | 0,45 kg |
| Marca | Dell'Orto |
| Tipo di prodotto | Carburatore |
| Diametro carburatore | 16mm |
| Diametro filtro aria | 35mm |
| Diametro aspirazione | 24mm |
| Tipo starter | Starter a Cavo |
| Opzione | Con Alimentazione Olio, Con Alimentazione Olio |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di CGN520617 Carburatore Dellorto PHBN 16 PS
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
Il carburatore Dellorto PHBN 16 PS è un componente di alta qualità progettato per scooter e moto di piccola cilindrata. Questo modello specifico presenta collegamenti a vuoto e olio, preriscaldamento e solenoide integrato, garantendo prestazioni ottimali. La guida che segue illustra i passaggi fondamentali per la corretta installazione del carburatore, consentendo una sostituzione sicura e precisa.
-
STEP 1Prepara l’area di lavoro e assicurati che il veicolo sia spento, su un piano stabile e ben illuminato. Togli il tappo del serbatoio e scollega la batteria, se presente, per sicurezza.
-
STEP 2Rimuovi il carburatore vecchio iniziando dallo sgancio del tubo del carburante e dei collegamenti a vuoto e olio, facendo attenzione a non danneggiarli.
-
STEP 3Disconnetti il cavo dell'acceleratore dal vecchio carburatore, ricordando la sua posizione per il successivo collegamento.
-
STEP 4Svita e rimuovi il carburatore dal collettore di aspirazione e dal tubo filtro aria con attenzione, evitando di forzare i componenti circostanti.
-
STEP 5Prepara il nuovo carburatore Dellorto PHBN 16 PS controllando che tutte le parti mobili siano libere e che le guarnizioni siano integre.
-
STEP 6Fissa il nuovo carburatore al collettore di aspirazione da 24 mm e collega il tubo del filtro aria da 35 mm, verificando che le connessioni siano stagne e ben aderenti.
-
STEP 7Collega il tubo del cavo acceleratore al tubo angolato a 90°, assicurandoti che il cavo funzioni senza impedimenti lungo tutto il percorso.
-
STEP 8Ricongiungi i collegamenti a vuoto e olio al carburatore, rispettando la posizione originale e assicurando la tenuta corretta.
-
STEP 9Collegare il tubo del carburante al nuovo carburatore facendo attenzione a non creare pieghe o strozzature.
-
STEP 10Controlla che tutti i collegamenti siano ben serrati e che il carburatore sia fissato saldamente. Regola la vite dello starter e della miscela aria-carburante secondo le indicazioni del manuale ufficiale del veicolo.
-
STEP 11Rimonta eventuali componenti rimossi precedentemente e collega nuovamente la batteria, se presente.
-
STEP 12Effettua una prova di avviamento a motore freddo e verifica il corretto funzionamento del carburatore e la risposta dell’acceleratore. Effettua eventuali regolazioni fini per ottimizzare le prestazioni.
-
STEP 13Al termine, controlla nuovamente assenza di perdite o anomalie e assicurati che il sistema di alimentazione funzioni in modo sicuro e regolare.
