Descrizione

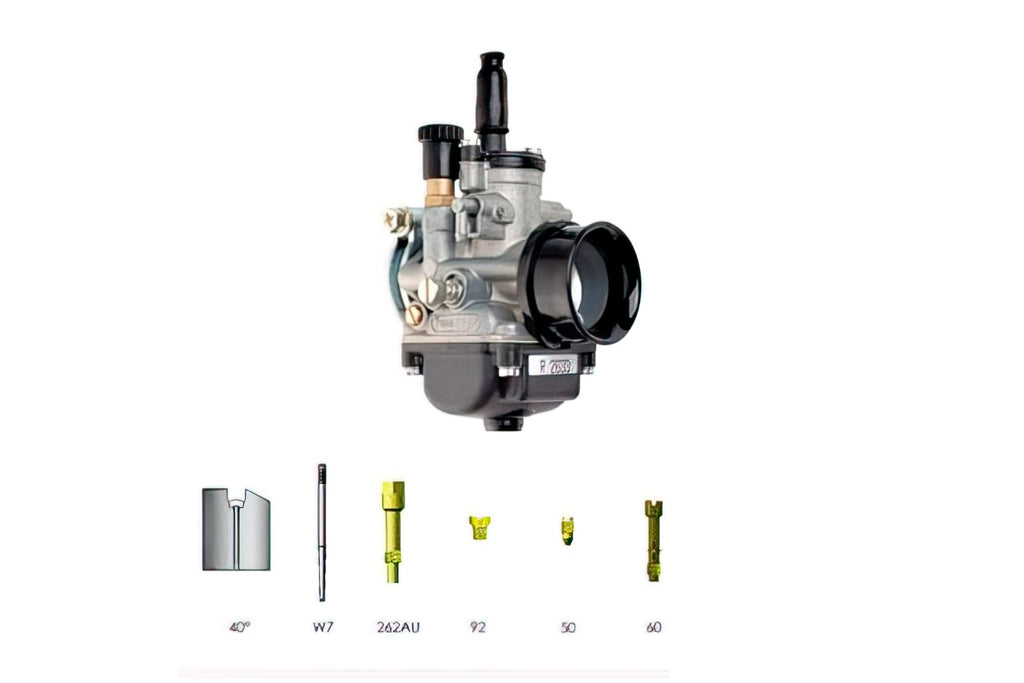

Questo carburatore Dell'Orto PHBG d.21mm è progettato per essere montato con collettore di aspirazione in metallo, per scooter e ciclomotori con collettore fisso in alluminio.
- flangia fissa in metallo
- manuale, pulsante dello starter
- attacco olio per lubrificazione separata
- nessun collegamento al vuoto
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
Compatibilità non ancora pubblicata. Scrivici con marca e modello: controlliamo subito e, se serve, ti proponiamo l’alternativa.
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 3663829076129 |
|---|---|
| Peso | 0,30 kg |
| Marca | Dell'Orto |
| Tipo di prodotto | Carburatore |
| Tipo carburatore | PHBG |
| Diametro carburatore | 21mm |
| Diametro filtro aria | 32mm, 38mm |
| Diametro aspirazione | 24mm |
| Tipo starter | Starter a Leva |
| Opzione | Senza depression, Senza Alimentazione Olio |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di CGN477489 Carburatore Dell'Orto PHBG 21mm CS
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
Il carburatore Dell'Orto PHBG 21mm CS è un componente ideale per scooter e ciclomotori con collettore di aspirazione in metallo e flangia fissa in alluminio. Questo carburatore, prodotto da Dell'Orto, è progettato per ottimizzare la miscelazione aria-carburante senza collegamenti al vuoto e con starter manuale a leva. Grazie all’attacco olio per lubrificazione separata, garantisce un funzionamento efficiente su veicoli compatibili.
-
STEP 1Prepara il veicolo assicurandoti che il motore sia freddo e il veicolo stabile, preferibilmente su un cavalletto o un piano di lavoro sicuro.
-
STEP 2Rimuovi il precedente carburatore scollegando il tubo del carburante, il cavo gas, e lo starter. Svita le viti o le fascette che fissano il carburatore al collettore di aspirazione in metallo e rimuovi il carburatore usato.
-
STEP 3Pulisci accuratamente il collettore di aspirazione e verifica che la superficie di fissaggio sia integra e priva di residui.
-
STEP 4Posiziona il nuovo carburatore Dell’Orto PHBG 21mm CS sul collettore di aspirazione, assicurandoti che la flangia in metallo sia allineata correttamente con il collettore.
-
STEP 5Fissa il carburatore al collettore avvitando e serra le viti secondo le specifiche del costruttore o in modo saldo e sicuro, evitando deformazioni o danneggiamenti.
-
STEP 6Collegare il cavo gas al comando del carburatore, assicurandoti che il movimento sia fluido e senza inceppamenti, e regola la tensione secondo necessità.
-
STEP 7Collega il tubo del carburante all’attacco carburante del carburatore, accertandoti che il collegamento sia stabile e privo di perdite.
-
STEP 8Collega l’attacco dell’olio per la lubrificazione separata seguendo le indicazioni specifiche del veicolo e assicurati che il sistema funzioni correttamente.
-
STEP 9Verifica il funzionamento dello starter a leva manuale, assicurandoti che si azioni senza problemi e che torni in posizione corretta.
-
STEP 10Controlla che tutti i collegamenti siano sicuri, quindi avvia il motore per testare il corretto funzionamento del carburatore, regolando la carburazione secondo le istruzioni del manuale ufficiale del carburatore o del veicolo.
-
STEP 11Dopo il test di funzionamento, effettua un controllo finale per eventuali perdite o anomalie e apporta le regolazioni necessarie.
