Descrizione
CARATTERISTICHE TECNICHE

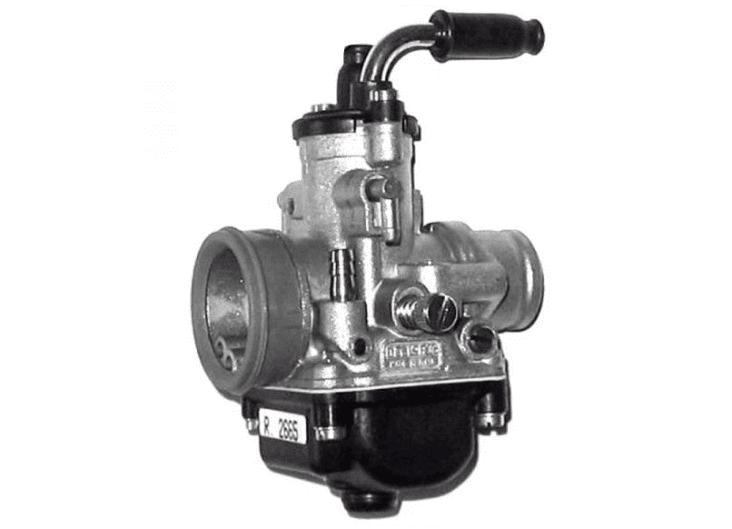

TIPO: PHBG 21 BD
DIFFUSORE: 21mm
ATTACCO MOTORE: ELASTICO (MASCHIO) ø25
ATTACCO FILTRO: M32 x 1,25mm
DISPOSITIVO AVVIAMENTO(ARIA): ARIA MANUALE (CAVO)
INDICATO PER MOTORI: 2 TEMPI
INDICATO PER VEICOLI: UNIVERSALE SCOOTER
MISCELATORE: NO
VALVOLA GAS: 50 - CODICE: 947550
SPILLO CONICO: W16 - CODICE: 959516
POLVERIZZATORE/EMULSIONATORE: 262 AU - CODICE: 9654262
GETTO MASSIMO: 70 da 5mm - CODICE: DEL5-70
GETTO MINIMO: 48 - CODICE: 148848
GETTO AVVIAMENTO: 60 - CODICE: 950160
VALVOLA SPILLO: N/A
GALLEGGIANTE: grammi 4 - CODICE: 945001
Cod: 02665X
Il Prodotto potrebbe essere riservato esclusivamente alle competizioni nei luoghi ad esse destinate secondo le disposizioni delle competenti autorità sportive. Decliniamo ogni responsabilità per l'uso improprio.
PER INFORMAZIONI NON ESITATE A CONTATTARE
Staf billaricambi
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 02665x carburatore dellorto phbg 21 bd 2t aria manuale depressore universale scooter 02665x
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro o il luogo dove eseguirai l’intervento, assicurandoti che lo scooter sia spento e raffreddato. Procurati gli attrezzi necessari: cacciaviti, chiavi a brugola o fisse, pinze e un panno pulito.
-
STEP 2Smonta il carburatore esistente rimuovendo il filtro dell’aria e allentando la fascetta del collettore di aspirazione. Scollega il cavo gas dal comando al manubrio e il cavo aria se presente.
-
STEP 3Rimuovi con cura il carburatore originale tirandolo dal collettore elastico. Controlla lo stato dell’elastico; se usurato o danneggiato, sostituiscilo prima del montaggio del nuovo carburatore.
-
STEP 4Inserisci il carburatore Dellorto PHBG 21 BD nell’attacco elastico del motore, assicurandoti che sia ben posizionato e stabile. Stringi la fascetta per fissarlo secondo le specifiche del costruttore.
-
STEP 5Collega il filtro aria al corpo carburatore avvitandolo sull’attacco M32 x 1,25 mm. Assicurati che sia ben sigillato e senza giochi.
-
STEP 6Collega il cavo dell’aria manuale al dispositivo previsto sul carburatore, verificando che il movimento della valvola sia fluido e risponda correttamente al comando al manubrio.
-
STEP 7Ricollega il cavo gas assicurandoti che la valvola gas (codice 947550) scorra liberamente e che lo spillo conico W16 sia correttamente posizionato all’interno.
-
STEP 8Controlla che tutti i getti (getto massimo 70, getto minimo 48, getto avviamento 60) e la galleggiantina da 4 grammi siano montati correttamente seguendo le specifiche del carburatore.
-
STEP 9Verifica tutte le connessioni, stringi le fascette e le viti di fissaggio seguendo le raccomandazioni del costruttore. Assicurati che non vi siano perdite di carburante o infiltrazioni d’aria.
-
STEP 10Effettua la prima regolazione a banco o direttamente sul veicolo seguendo il manuale ufficiale per ottenere un’erogazione ottimale. Controlla inoltre il corretto funzionamento della valvola aria manuale.
-
STEP 11Avvia il motore e monitora il comportamento del carburatore durante il riscaldamento e la guida. Esegui eventuali ulteriori regolazioni dei getti e della valvola gas secondo necessità, garantendo sempre sicurezza e prestazioni.
