Descrizione

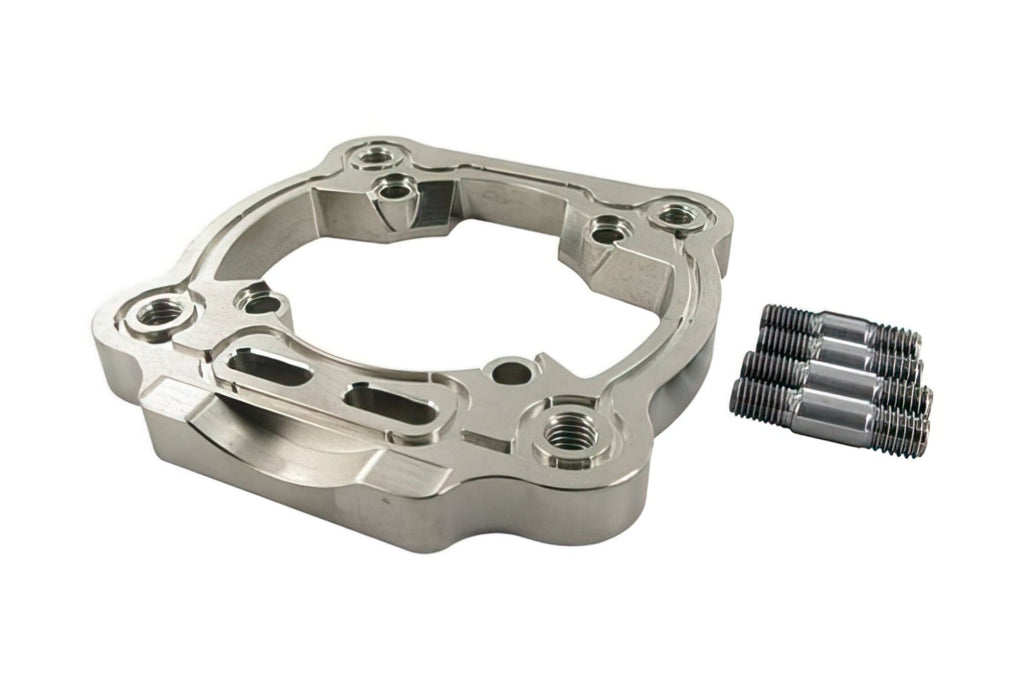

Adattatore base cilindro Stage6 R/T per kit cilindri Stage6 R/T 70cc per motori Piaggio raffreddati ad acqua.
La piastra di adattamento lavorata a CNC viene avvitata sul carter del motore con i bulloni in dotazione e alloggia il cilindro tramite prigionieri esterni. Il sistema del cilindro R/T 70cc non richiede perni passanti.
Stage6 è noto come produttore di parti innovative per scooter e con i kit cilindro R/T offre prodotti di alta gamma di una classe a sé stante.
- La fornitura comprende: piastra di adattamento con 4 prigionieri per il montaggio sul carter del motore
Si consiglia di utilizzare sempre un nuovo set di guarnizioni per il montaggio del cilindro e della piastra di adattamento. Lo trovate tra i ricambi.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| Peso | 0,41 kg |
|---|---|
| Seria | R/T |
| Marca | Stage6 R/T |
| Tipo di prodotto | Spacer cilindro |
| Gamma prodotti | High-end |
| Cilindrata | 70cc |
| Omologazione | Sì |
| Materiale cilindro | Alluminio |
| Alesaggio | 47,6 mm |
| Corsa | Originale |
| Lunghezza biella | Originale |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-75140ET02 Basetta Stage6 R/T 70cc Piaggio NRG / Runner
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro e assicurati che il motore sia freddo e posizionato in modo stabile, preferibilmente su un banco o supporto adatto. Assicurati di avere a portata di mano tutti gli attrezzi necessari, tra cui chiavi dinamometriche e cacciaviti.
-
STEP 2Rimuovi il cilindro esistente e la relativa basetta dal motore seguendo le procedure standard di smontaggio per il tuo modello di scooter Piaggio NRG o Runner.
-
STEP 3Pulisci accuratamente la superficie del carter motore dove verrà installata la basetta Stage6, eliminando residui di vecchie guarnizioni o sporco.
-
STEP 4Verifica di disporre di un nuovo set di guarnizioni per il montaggio della basetta e del cilindro, consigliato per garantire tenuta e corretto assemblaggio.
-
STEP 5Posiziona la basetta Stage6 R/T sul carter motore e avvita i bulloni in dotazione, utilizzando i 4 prigionieri esterni per il successivo fissaggio del cilindro. Assicurati che la basetta sia perfettamente allineata.
-
STEP 6Serrare i bulloni della basetta seguendo le specifiche di serraggio indicate dal costruttore o manuale tecnico del motore.
-
STEP 7Procedi con il montaggio del cilindro Stage6 R/T 70cc sopra la basetta, allineando i fori con i prigionieri esterni e fissandolo in posizione.
-
STEP 8Controlla che tutte le guarnizioni siano posizionate correttamente e che non vi siano giochi eccessivi o punti di stiramento.
-
STEP 9Rimonta tutti i componenti smontati in precedenza (testata, carter, parti del circuito di raffreddamento) seguendo l’ordine inverso di smontaggio e rispettando le specifiche di serraggio di ogni bullone.
-
STEP 10Una volta completato il montaggio, verifica il corretto assemblaggio e effettua un controllo finale prima di avviare il motore. Procedi con una prova di avviamento e funzionamento per assicurarti che il cilindro e la basetta siano installati in modo sicuro e senza perdite.
