Descrizione

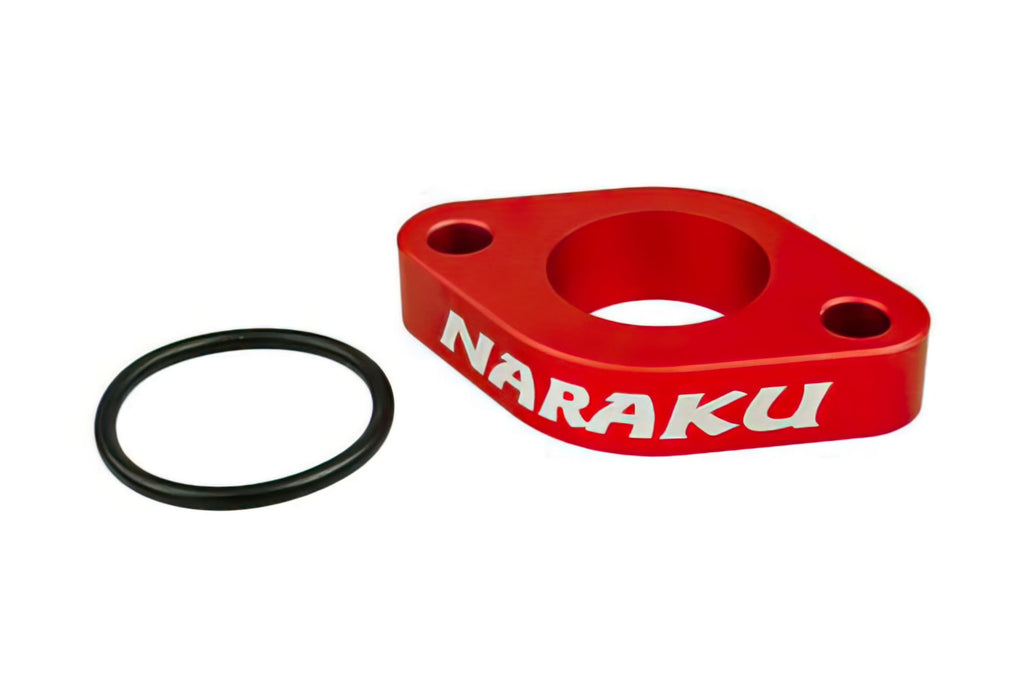

Distanziale di aspirazione in alluminio lavorato a CNC da NARAKU. Il NARAKU Jet Flow è stato progettato per ottimizzare il flusso delle testate NARAKU da 51 mm. Il foro conico del distanziale consente un flusso senza ostacoli dalla porta di aspirazione da 24 mm alla porta di aspirazione da 21 mm della testata da 51 mm (inclusa nei kit di cilindri NARAKU da 51 mm e 52,4 mm). L'effetto Venturi accelera il gas fresco, migliorando il livello di riempimento della camera di combustione. Risultato: la coppia aumenta!
Con un adeguato lavoro di adattamento sulla testa del cilindro originale o sul collettore di aspirazione, il distanziale può essere utilizzato anche con configurazioni originali o fasi di messa a punto inferiori al kit da 90cc. L'uso di un carburatore da 24 mm è ottimale, ma non obbligatorio.
Durante il montaggio, assicurarsi che la transizione dal distanziale alla testa del cilindro sia pulita. Il distanziale può essere montato accidentalmente a 180° nel senso sbagliato. In questo caso, però, copre parzialmente il condotto di aspirazione.
Con un adeguato lavoro di adattamento sulla testa del cilindro originale o sul collettore di aspirazione, il distanziale può essere utilizzato anche con configurazioni originali o fasi di messa a punto inferiori al kit da 90cc. L'uso di un carburatore da 24 mm è ottimale, ma non obbligatorio.
Durante il montaggio, assicurarsi che la transizione dal distanziale alla testa del cilindro sia pulita. Il distanziale può essere montato accidentalmente a 180° nel senso sbagliato. In questo caso, però, copre parzialmente il condotto di aspirazione.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
Compatibilità non ancora pubblicata. Scrivici con marca e modello: controlliamo subito e, se serve, ti proponiamo l’alternativa.
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4250362414847 |
|---|---|
| Peso | 0,04 kg |
| Marca | Naraku |
| Tipo di prodotto | Rialzo aspirazione |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di NK200.04 Basetta Aspirazione Naraku Jet Flow, GY6 139QMB/QMA
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
Il distanziale di aspirazione Naraku Jet Flow NK200.04 è un componente progettato per ottimizzare il flusso di aspirazione sulle testate NARAKU da 51 mm per motori GY6 139QMB/QMA. Questo rialzo aspirazione in alluminio CNC migliora la portata del gas fresco, incrementando la coppia motrice del vostro scooter. È adatto soprattutto per l’uso con carburatori da 24 mm e può essere installato anche su configurazioni originali con opportune modifiche.
-
STEP 1Prepara il veicolo assicurandoti di lavorare in un’area pulita e ben illuminata. Posiziona lo scooter in modo stabile su un cavalletto o un supporto.
-
STEP 2Smonta il collettore di aspirazione o la basetta originale dal cilindro, svitando tutte le viti di fissaggio e rimuovendo eventuali guarnizioni usurate.
-
STEP 3Verifica che la superficie di raccordo sul cilindro sia pulita, priva di sporco, residui di guarnizioni o danni che possano compromettere l’installazione.
-
STEP 4Posiziona il distanziale Naraku Jet Flow NK200.04 sul cilindro, assicurandoti che il foro conico sia orientato correttamente per un flusso ottimale. Fai attenzione che il distanziale non venga montato a 180° nel verso sbagliato, poiché ciò potrebbe ostruire parzialmente l’aspirazione.
-
STEP 5Applica una nuova guarnizione, se prevista, tra il distanziale e la testata o il collettore, e monta il componente successivo (testata o collettore di aspirazione), facendo attenzione a una perfetta aderenza e transizione pulita tra le superfici.
-
STEP 6Stringi le viti di fissaggio secondo le specifiche del costruttore o con una pressione uniforme, evitando di deformare il distanziale.
-
STEP 7Controlla visivamente che tutti i collegamenti siano ben sigillati e che non ci siano sporgenze o malposizionamenti che possano ostacolare il flusso dell’aria.
-
STEP 8Rimonta il carburatore (preferibilmente da 24 mm per massimizzare i benefici) e tutti gli altri componenti precedentemente rimossi.
-
STEP 9Avvia il motore e controlla il corretto funzionamento, verificando eventuali perdite di aspirazione o anomalie nel regime di rotazione. Effettua le regolazioni del carburatore se necessario.
