Descrizione

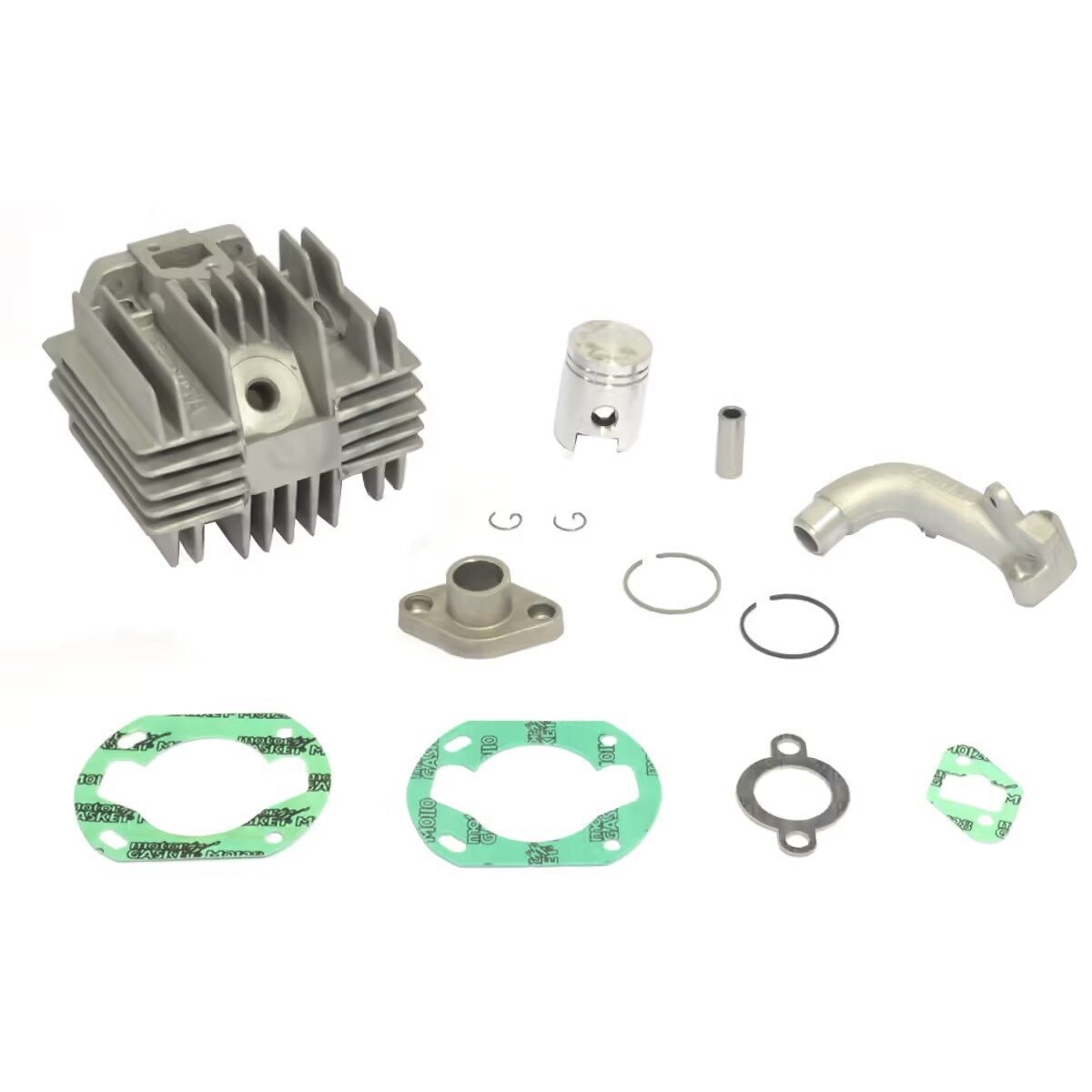

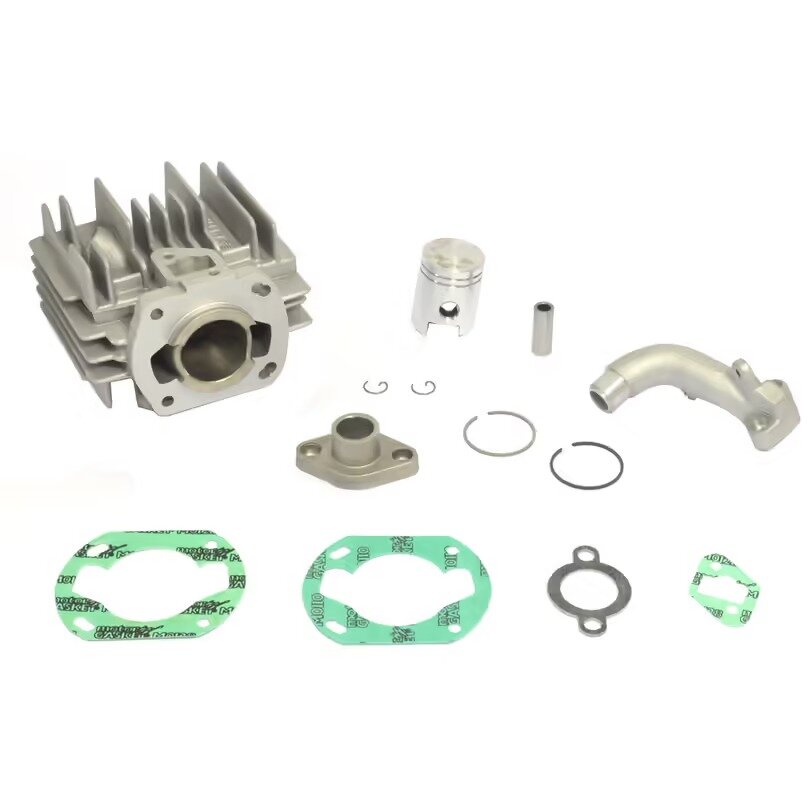

Cilindro in alluminio 50cc Ø38mm ATHENA RACING per SACHS
Versione con tubo di aspirazione incluso.
Questo kit è perfetto per chi vuole far rivivere la propria moto SACHS classica (con testata integrata) con un ottimo rapporto qualità/prezzo.
kit sachs hercules 50 alu sachs 50 - Caratteristiche principali

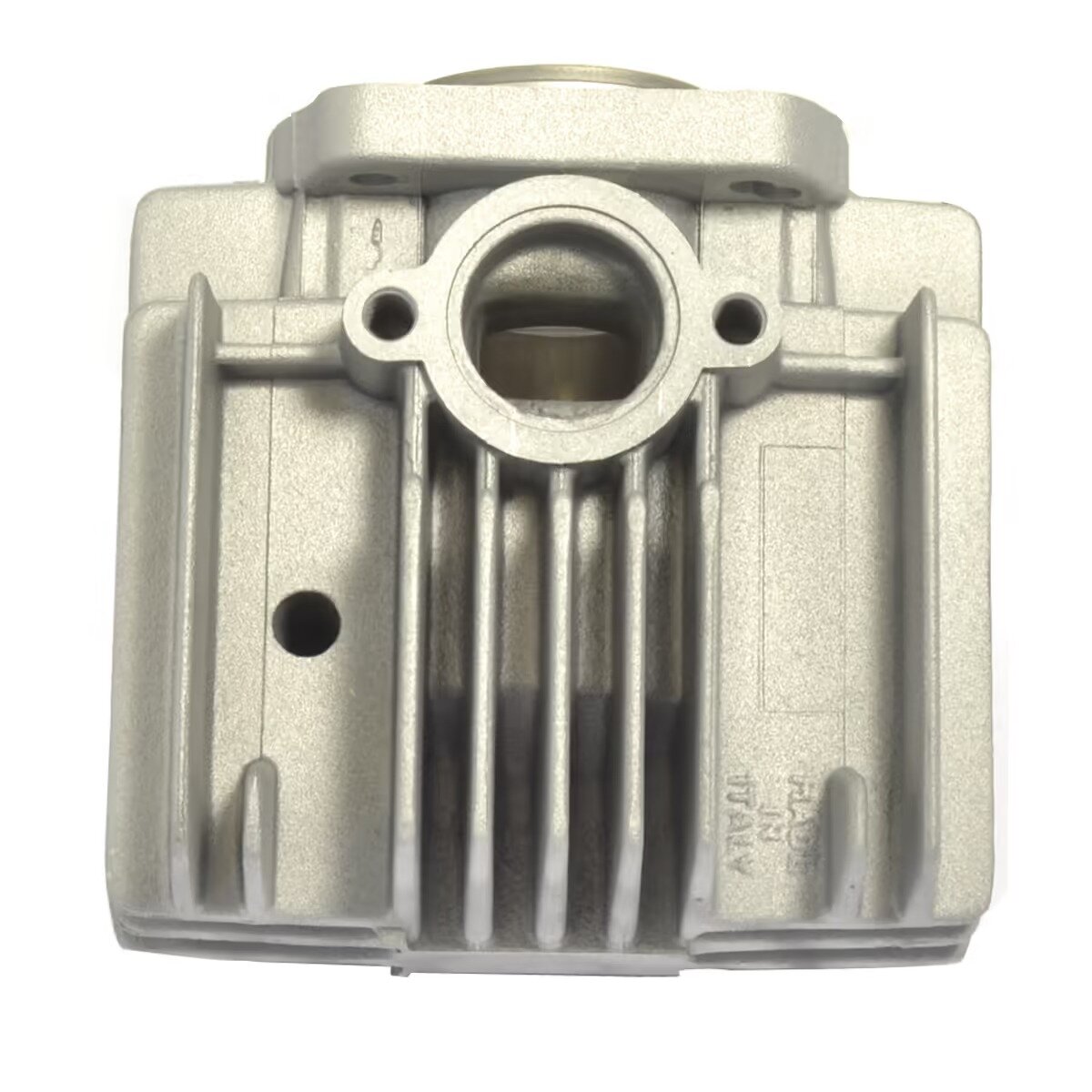

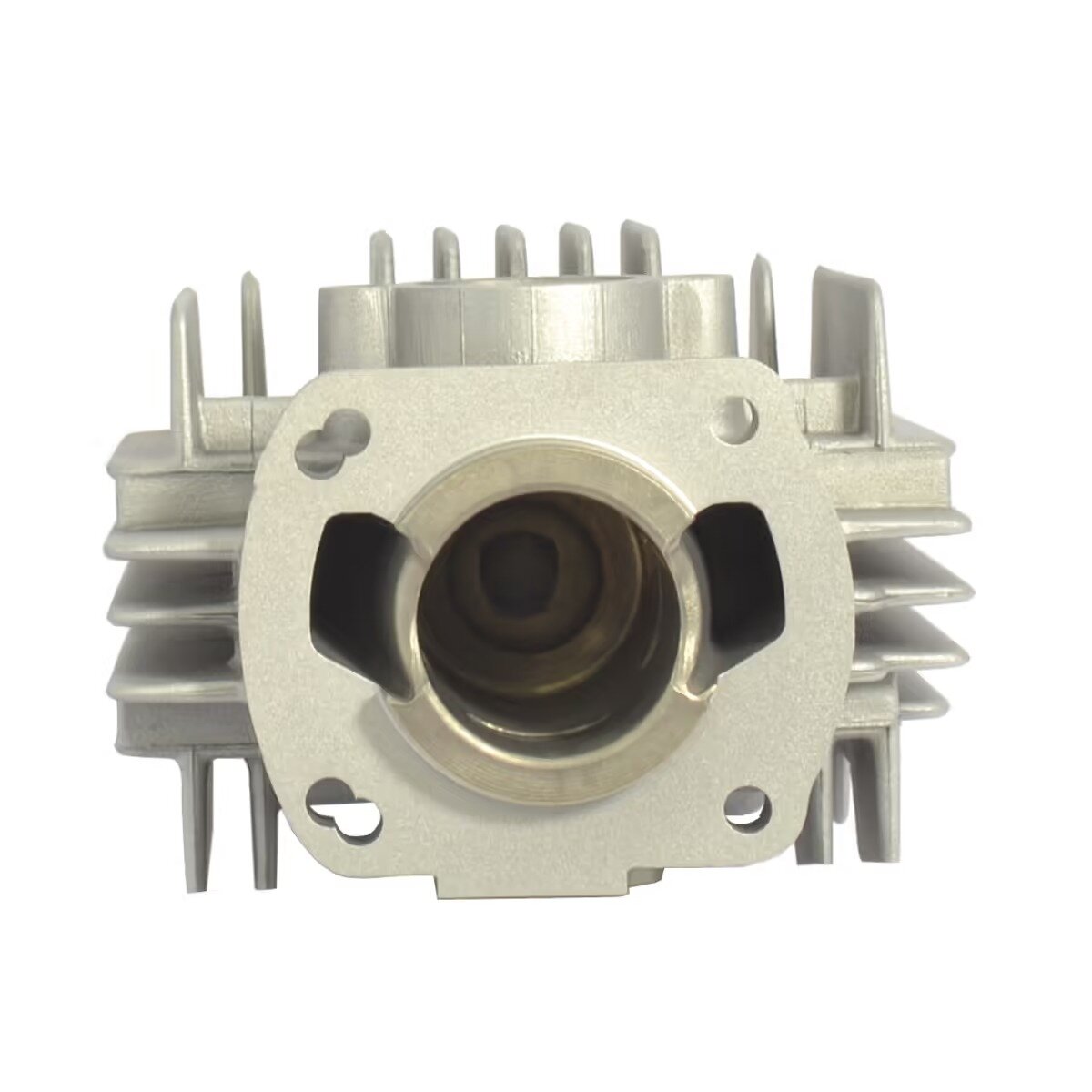

- Cilindro in alluminio da 47cc Ø38mm, con 4 travasi e trattamento di alta qualità
- Pistone VERTEX a due segmenti con un segmento a L, progettato per massimizzare il numero di giri
- Scarico largo e diagrammi alti per una maggiore potenza
- Include una testa cilindro sovralimentata per ottimizzare le prestazioni del motore
- Completo: pronto per l'installazione con tutte le guarnizioni e le clip necessarie.
- Include un tubo di aspirazione, per carburatori SHA da 15 o 16 mm, e uno per carburatori PHBG da 17,5 a 21 mm con montaggio da 26 mm. È disponibile anche una versione di questo kit senza i tubi di aspirazione.
Nota: non è omologato per l'uso su strada.
Compatibilità
Questo cilindro è compatibile con i modelli SACHS 50CC: BATAVUS, CITY, HERCULES PRIMA 5 , KARSTADT, OPTIMA, TORROT, RIXE, M1, M2, M3, M4, M5.
ATTENZIONE: Le guarnizioni della testa e della base del cilindro incluse nel kit sono state sviluppate appositamente per i cilindri ATHENA. Se si smonta il cilindro, sostituire le guarnizioni con il kit di ricambio originale ATHENA.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| Peso | 1,93 kg |
|---|---|
| Tipo di prodotto | Gruppo termico |
| Gamma prodotti | Sport |
| Spinotto pistone | 12 mm |
| Materiale cilindro | Alluminio |
| Alesaggio | 38 mm |
| Filettatura candela | M14 corto |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di AT-073900 Gruppo termico Athena Alu 50 Sachs Hercules con kit aspirazione
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro e raccogli gli attrezzi necessari, tra cui chiavi inglesi, cacciaviti, estrattore per pistone (se disponibile), pulitore per parti motore, e un set di nuovi guarnizioni.
-
STEP 2Smonta il cilindro esistente rimuovendo la testata, scollegando il tubo di aspirazione e separando il cilindro dalla base del motore. Fai attenzione a non danneggiare le superfici di appoggio e conserva i componenti di fissaggio.
-
STEP 3Pulisci accuratamente la superficie di montaggio del cilindro e della testa assicurandoti che non vi siano residui di vecchie guarnizioni, olio o sporco.
-
STEP 4Controlla il pistone Athena a due segmenti fornito nel kit e lubrifica leggermente segmenti e spinotto pistone prima di inserirlo nel nuovo cilindro in alluminio.
-
STEP 5Monta il gruppo termico sul motore posizionando la nuova guarnizione di base fornita nel kit, inserendo il cilindro con cura e fissandolo secondo le specifiche del costruttore. Assicurati che il cilindro sia ben centrato e allineato.
-
STEP 6Installa la testa cilindro sovralimentata con la guarnizione appropriata, serra le viti della testata seguendo le indicazioni del manuale ufficiale per il corretto serraggio.
-
STEP 7Collega il tubo di aspirazione incluso nel kit, scegliendo il foro adeguato per il tipo di carburatore in uso (SHA da 15 o 16 mm, PHBG da 17,5 a 21 mm), e fissa saldamente senza tensione eccessiva.
-
STEP 8Verifica che tutte le connessioni e i fissaggi siano corretti e che non vi siano perdite evidenti. Controlla anche che il cielo del pistone non interferisca con la testata o altre componenti.
-
STEP 9Rimonta eventuali parti del motore o della carrozzeria smontate in precedenza, assicurandoti che tutto sia correttamente installato e funzionale.
-
STEP 10Effettua un controllo finale al banco o direttamente con il motore montato sulla moto, avviando il motore a regimi bassi per verificare il corretto funzionamento prima di incrementare i giri. Procedi quindi con una prova su strada in ambiente sicuro rispettando che il prodotto non è omologato per l’uso stradale.
