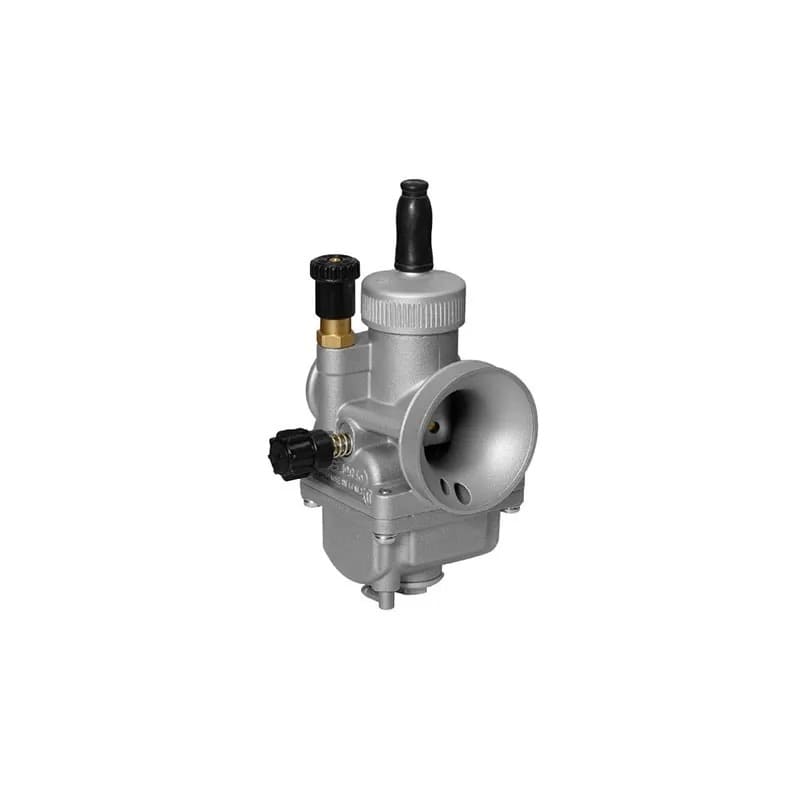

Descrizione
TIPO: PHDG 24 DS
DIFFUSORE: 24mm
ATTACCO MOTORE: ELASTICO (MASCHIO) ?31 / 36
ATTACCO FILTRO: ?46mm / 60mm
DISPOSITIVO AVVIAMENTO(ARIA): ARIA MANUALE
INDICATO PER MOTORI: 4 TEMPI
INDICATO PER VEICOLI: UNIVERSALE SCOOTER
MISCELATORE: SI
VALVOLA GAS: 40 - CODICE: 1524940
SPILLO CONICO: W26 - CODICE: 959526
POLVERIZZATORE/EMULSIONATORE: 262 AN - CODICE: 9611262
GETTO MASSIMO: 122 da 5mm - CODICE: DEL5-122
GETTO MINIMO: 55 - CODICE: 148855
GETTO AVVIAMENTO: 60 - CODICE: 950160
VALVOLA SPILLO: N/A
GALLEGGIANTE: grammi 4 - CODICE: 945001
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 9857 Carburatore DELLORTO PHDG 24 DS aria manuale con Depressore e Miscelatore universale
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparazione del veicolo
Posiziona lo scooter su un cavalletto stabile o un banco di lavoro per garantire la sicurezza durante l’intervento. Assicurati che il motore sia freddo e scollega la batteria per evitare cortocircuiti. -
STEP 2Rimuovi il carburatore esistente
Scollega il tubo del carburante e smonta il filtro dell’aria. Allenta le fascette o i morsetti dell’attacco motore e filtro aria per rimuovere il carburatore vecchio. Tieni a portata di mano le viti e i componenti rimossi per un eventuale riutilizzo. -
STEP 3Verifica e pulizia
Controlla lo stato dell’attacco elastico del collettore motore e del filtro aria, pulisci eventuali residui di sporco o carburante per garantire un buon fissaggio e tenuta. Sostituisci le guarnizioni se deteriorate. -
STEP 4Montaggio del nuovo carburatore Dellorto PHDG 24 DS
Inserisci il carburatore nell’attacco elastico maschio da 31 a 36 mm posizionandolo saldamente. Collegalo al filtro aria da 46 a 60 mm fissandolo con fascette adeguate. -
STEP 5Collegamento e regolazioni componenti
Collega il tubo del carburante al nuovo carburatore, assicurandoti che non ci siano perdite. Collega il cavo della valvola gas (codice 1524940) e assicurati che la valvola manuale aria sia funzionante e facilmente accessibile. -
STEP 6Controllo finale
Verifica che il carburatore sia ben fissato e che tutte le connessioni siano sicure. Controlla il galleggiante (4 grammi) e la presenza del miscelatore. Regola le viti di regolazione del minimo e del massimo seguendo le indicazioni generali o il manuale specifico del motore. -
STEP 7Prima accensione e prova su strada
Ricollega la batteria, avvia il motore e controlla il corretto funzionamento del carburatore. Effettua eventuali ulteriori regolazioni dei getti (max 122 da 5 mm, minimo 55, avviamento 60) per ottimizzare la carburazione. Verifica assenza di perdite e rispondenza della risposta al gas.
Questa procedura garantisce un montaggio sicuro e ottimale del carburatore Dellorto PHDG 24 DS su scooter 4 tempi, migliorando la performance generale del motore.
