Descrizione

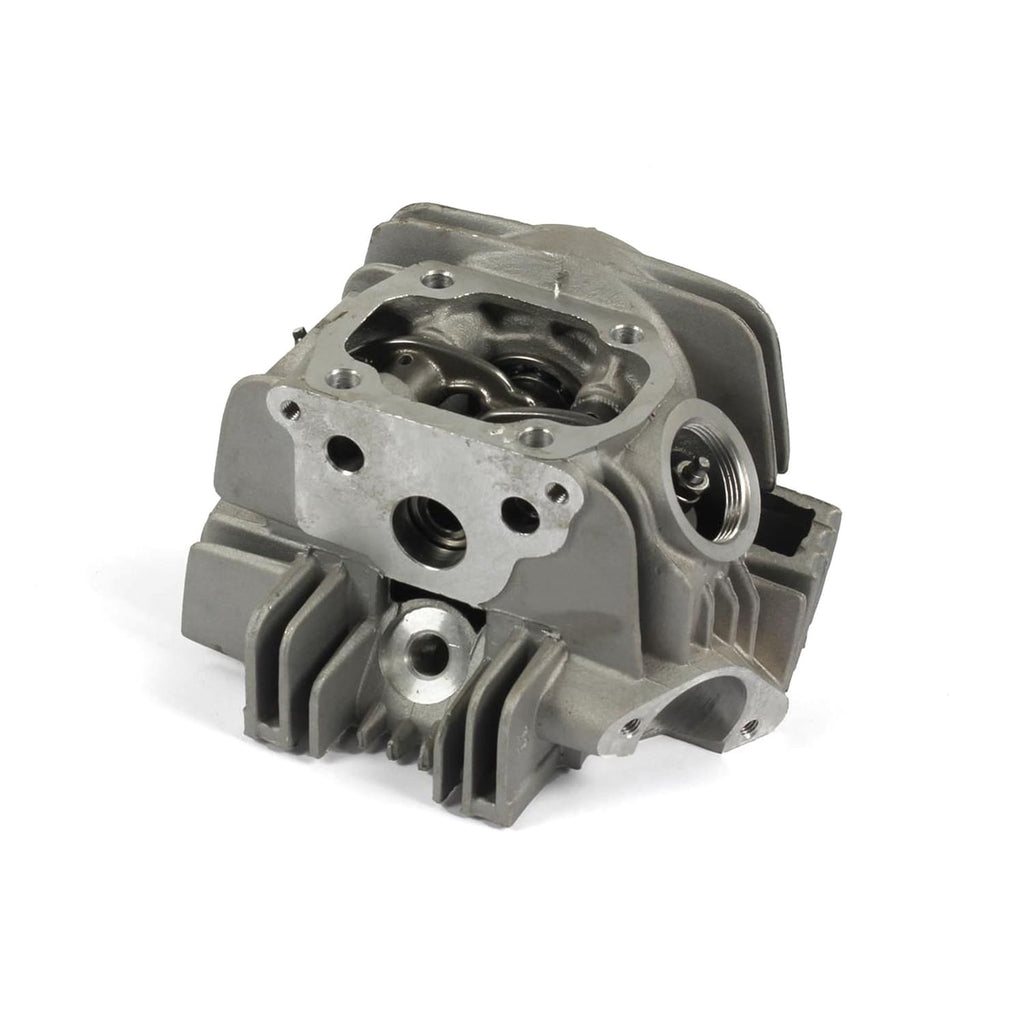

Here is the 54mm diameter 125cc 4T cylinder head only for Pit Bike and Minicross equipped with YX 125cc engines.
This large replacement cylinder head is made of high-quality aluminum by a reputable specialist, ensuring long life. This model is heat-treated to ensure high performance and exceptional reliability.
This cylinder head comes with its covers, camshaft, rocker arms and two valves.
Technical information:
- Intake valve size: 27mm
- Exhaust valve size: 23mm
- Valve adjustment (input: 0.05 or 0.06 / output: 0.07 or 0.08)
- Tightening torque 10Nm (1kg)
Compatibility:
- Engine reference: 153FMI
- Engine Compatibility: 125cc YX / 125cc JIALING
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 3700949603665 |
|---|---|
| Peso | 0,60 kg |
| Marca | Standard Parts |
| Tipo di prodotto | Testa |
| Alesaggio | 54 mm |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di MB3956 Head d.54mm YX / JIALING 125cc
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro e assicurati che la moto o la Pit Bike sia stabile e spenta con il motore completamente freddo. Rimuovi il tappo del serbatoio e scollega la batteria per sicurezza.
-
STEP 2Smonta il carter superiore per accedere al gruppo testa del motore. Rimuovi eventuali componenti che impediscono lo smontaggio della testa cilindro, come il serbatoio carburante o il tubo di aspirazione, se necessario.
-
STEP 3Allenta e rimuovi i bulloni che fissano la testa cilindro al blocco motore seguendo l’ordine raccomandato dal manuale del produttore per evitare danni.
-
STEP 4Estrai con attenzione la vecchia testa cilindro insieme all’albero a camme, bilancieri e valvole, facendo attenzione a non danneggiare la guarnizione sottostante. Rimuovi la guarnizione usurata.
-
STEP 5Pulisci accuratamente la superficie di appoggio sul blocco motore, eliminando residui di guarnizioni e impurità per garantire un corretto accoppiamento.
-
STEP 6Posiziona la nuova guarnizione e montare la testa cilindro MB3956 assicurandoti che tutte le parti siano allineate correttamente. Controlla che le valvole e i bilancieri siano correttamente inseriti.
-
STEP 7Monta e serra i bulloni della testa cilindro secondo la coppia indicata dal produttore (10 Nm), utilizzando una chiave dinamometrica per garantire la corretta tenuta.
-
STEP 8Regola il gioco delle valvole secondo le specifiche fornite (ingresso: 0,05–0,06 mm; uscita: 0,07–0,08 mm) seguendo le istruzioni del manuale ufficiale del motore.
-
STEP 9Rimonta tutti i componenti rimossi in precedenza, come il serbatoio carburante e i carter, e ricollega la batteria.
-
STEP 10Prima di avviare il motore, verifica che non ci siano perdite o componenti allentati. Accendi il motore e effettuare un test di funzionamento per assicurarti che tutto funzioni correttamente.
