Descrizione
FKM oil seal with direction of rotation for Simson
FKM double lip Schmitt oil seal with swirl sealing lips in the direction of rotation.
This set of 5 oil seals is suitable for Simson S50, KR51/1 Schwalbe, SR4-1 Spatz, SR4-2 Star, SR4-3 Sperber, SR4-4 Habicht scooters.
What are direction-of-rotation oil seals?
Shaft seals with the designations RD, LD, or WD are installed according to the direction of shaft rotation and offer optimal sealing, high-speed stability, and exceptional durability. Integrated vortex return ensures targeted lubricant return to the bearing or shaft.
Thanks to their design, Schmitt rotary shaft seals ensure excellent sealing even when the shaft is stationary. The FKM material used also offers exceptional resistance to fuels and lubricants.

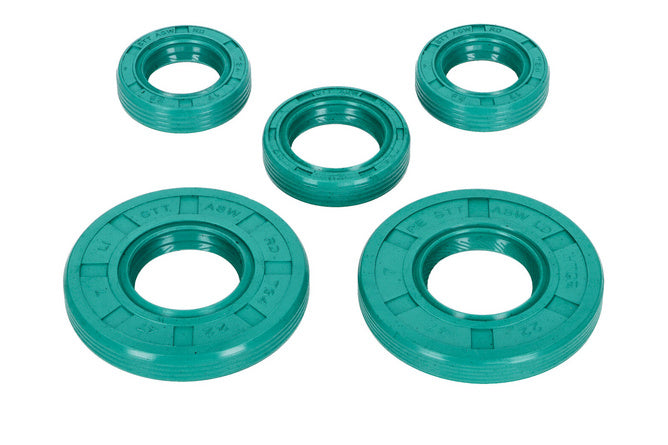

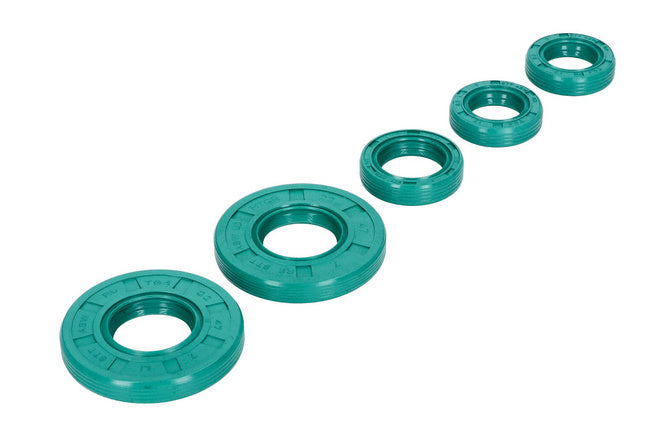

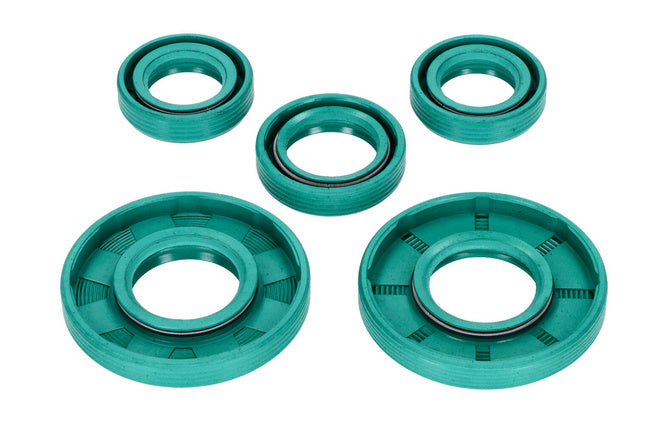

The scope of delivery includes the set of Schmitt sealing rings for Simson:

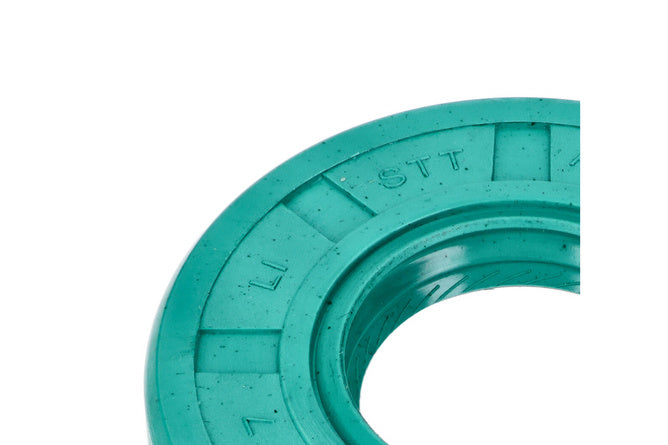

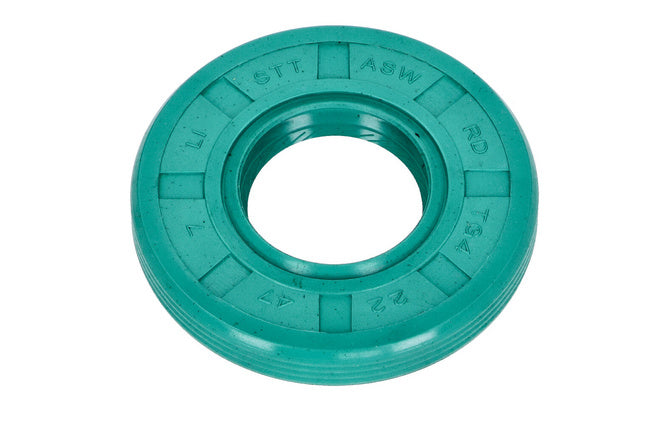

- 1 x Schmitt ASW RD shaft seal 22x47x7 mm LI (the designation ''LI'' on the shaft seal indicates the left-hand installation side)
- 1 x Schmitt ASW LD 22x47x7 mm RE shaft sealing ring (the designation ''RE'' on the shaft sealing ring indicates the right-hand installation side)
- 2 x Schmitt ASW RD oil seals 17x28x7 mm
- 1 x Schmitt ASW WD oil seal 20x30x7 mm
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237656698 |
|---|---|
| Peso | 0,05 kg |
| Marca | Schmitt |
| Tipo di prodotto | Kit paraolio |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di STT53148 Schmitt Evolution FKM Oil Seals with Direction of Rotation Simson S50
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il veicolo assicurandoti che sia stabile e privo di carburante o olio nelle aree di lavoro. Se possibile, posiziona lo scooter su un cavalletto centrale o un banco di lavoro.
-
STEP 2Rimuovi il carter motore o la copertura che protegge l’albero motore, seguendo le indicazioni del manuale officinale del tuo Simson.
-
STEP 3Smonta con attenzione i paraoli usurati o danneggiati, evitando di danneggiare l’albero motore o le sedi dei paraoli.
-
STEP 4Pulisci le sedi dei paraoli e l’albero motore da residui di grasso, sporcizia e olio vecchio.
-
STEP 5Identifica ogni paraolio secondo la designazione riportata sul prodotto: il lato sinistro (LI) e il lato destro (RE), e assicurati di rispettare la direzione di rotazione indicata (procedi considerando il verso di rotazione originale dell’albero motore).
-
STEP 6Lubrifica leggermente i labbri dei nuovi paraoli con olio motore compatibile per facilitarne l’inserimento e proteggere la tenuta.
-
STEP 7Inserisci i paraoli uno alla volta nelle rispettive sedi, mantenendo il verso corretto secondo le indicazioni (LI per il lato sinistro, RE per il lato destro) e premendo in modo uniforme per evitare deformazioni.
-
STEP 8Rimonta il carter motore o le coperture rimosse, serrando le viti secondo le specifiche del costruttore.
-
STEP 9Effettua un controllo finale assicurandoti che non vi siano perdite e che tutti i componenti siano saldamente fissati.
-
STEP 10Avvia il motore e verifica il corretto funzionamento, monitorando la tenuta dei paraoli durante il funzionamento.
