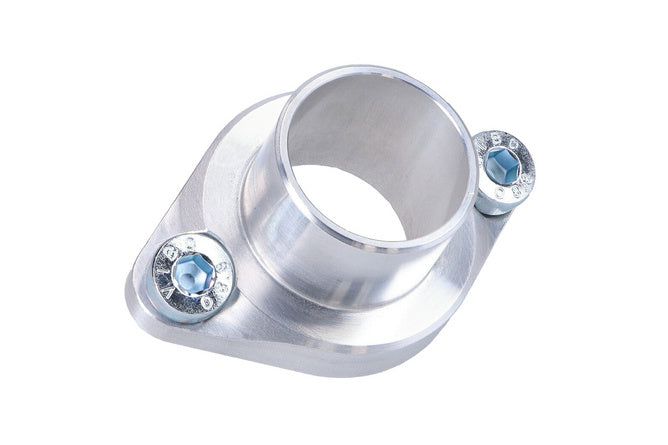

Intake manifold adapter for PHBG with 24mm clamping flange
Adapter/flange for intake manifold or Schmitt carburetor. This adapter allows modern PHBG carburetors with a 24mm clamping flange to be mounted on Simson mopeds with M531, M541, or M571 engines, such as the S50, S51, S53, S70, SR50, SR80, KR50/1, KR50/2 Schwalbe, Sperber, Habicht, or Star.
Features of Schmitt intake manifolds
Thanks to cutting-edge 5-axis CNC milling, the Schmitt intake manifold has a perfect surface finish. The connection between the carburetor and intake manifold is not only perfect, but also completely seamless, with no sharp edges, steps, or seams, ensuring optimal flow.
The milled Venturi cone accelerates the flow of the fuel-air mixture, resulting in increased performance. The Schmitt adapter is geometrically optimized so that the transition from the carburetor to the air filter box is seamless, without the usual kinks in the intake manifold.
Carburetor Flange Specifications for PHBG Carburetors
- Outer diameter: 24 mm
- Venturi passage: from 21 mm to 21 mm

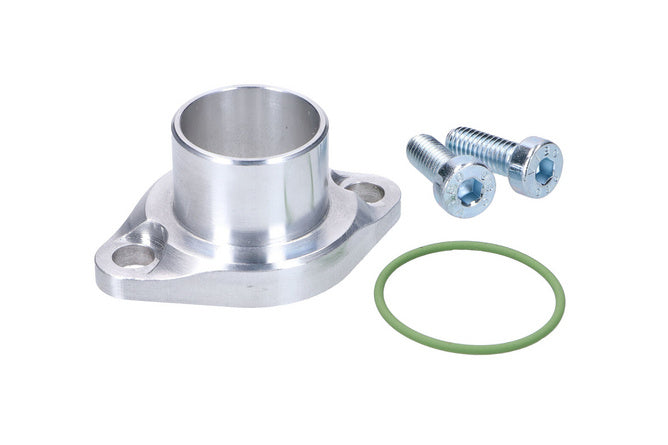

- Incl. 2x DIN 6912 hexagon socket screws

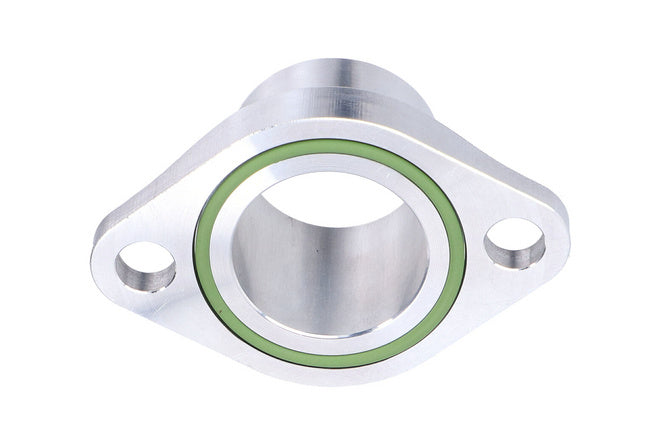

- Including O-ring (green)
