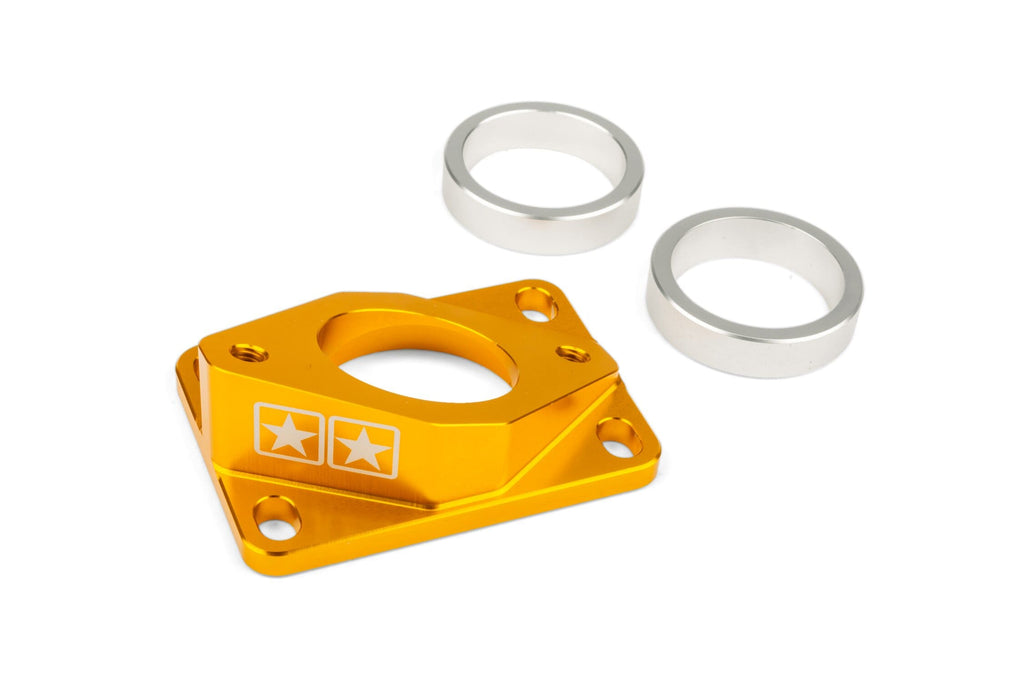

Stage6 High Flow Pipe MK2 AM6 and Derbi Yellow
To maximize the performance of your 50cc motorcycle equipped with a Minarelli AM6 or Derbi engine, Stage6 presents the Stage6 High Flow MK2 intake pipe , designed for PWK carburettors with diameters from 30 to 34 mm .
Stage6 High Flow MK2 tube design
Crafted from aluminum and precision-machined using CNC machinery, this high-flow intake pipe offers a flawless finish. It features a sleek anodized finish and the iconic Stage6 logo laser-etched into it.
The Stage 6 High Flow intake pipe is an angled model designed to meet the needs of riders wishing to install a large-diameter carburetor on a 50cc motorcycle. Thanks to its angle, which allows the carburetor to be reoriented toward the outside of the left side of the bike, it is possible to install a large intake with a large air filter.
But that's not all: the intake duct is machined to 34 mm and the unit comes with two aluminum inserts, one round (34 mm diameter) and the other conical. These interchangeable inserts allow you to precisely adjust the intake duct for optimal compatibility with the valve box.
The AM6 and Derbi Stage 6 intake ducts in brief
Simply put, installing this unit provides a more open intake (the air filter is no longer compressed by the frame) and promotes faster gas flow. The result? Smoother and more decisive acceleration!
To further optimize performance, we recommend combining the Stage6 High Flow angled intake manifold with a 10mm shim under the valve box.
Attention! This intake pipe is supplied WITHOUT the carburetor connection sleeve , so you can adapt it to the one on your carburetor. Here is the adapter compatible with the diameter of the intake pipe:
- 40mm : For PWK carburetors larger than 30mm.
Details of the Stage6 Derbi and AM6 inclined intake pipe
- Inclined suction pipe
- Supplied without suction connection
- Base plate center distance: 60 x 39.50 mm
- Intake connection centre distance: 60 mm
- Internal diameter: 34 mm
- Material: aluminum
- Finish: yellow anodized
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4051272040146 |
|---|---|
| Peso | 0,20 kg |
| Marca | Stage6 |
| Tipo di prodotto | Collettore aspirazione |
| Materiale collettore | Aluminium |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-3318808/YE Intake Manifold AM6 / Derbi Stage6 High Flow MK2 34mm Yellow
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il veicolo posizionandolo su un supporto stabile e assicurati che il motore sia spento e freddo. Rimuovi la batteria o altri componenti ingombranti se necessario per facilitare l’accesso alla scatola valvole.
-
STEP 2Smonta con attenzione il tubo di aspirazione originale. Per fare questo, svita le viti o le fascette che fissano il collettore alla scatola valvole e al carburatore, quindi estrai il tubo.
-
STEP 3Controlla lo stato della scatola valvole e pulisci eventuali residui o sporco per garantire un’ottima tenuta con il nuovo collettore.
-
STEP 4Se necessario, posiziona uno spessore di 10 mm sotto la scatola delle valvole per ottimizzare le prestazioni come consigliato.
-
STEP 5Scegli l’inserto in alluminio adeguato tra quello con diametro rotondo da 34 mm o quello conico, in base alle specifiche del tuo motore e alla scatola valvole, e montalo all’interno del collettore.
-
STEP 6Avvita il collettore Stage6 High Flow sulla scatola valvole rispettando l’interasse di 60 x 39,5 mm, serrando le viti secondo le specifiche del costruttore.
-
STEP 7Collega il collettore al carburatore utilizzando un manicotto di collegamento compatibile (non incluso), assicurandoti che il diametro e l’orientamento siano corretti per il carburatore PWK montato.
-
STEP 8Fissa tutte le connessioni con fascette o elementi di serraggio adatti per evitare perdite d’aria o movimenti del collettore durante l’uso.
-
STEP 9Controlla che il carburatore sia orientato verso l’esterno sinistro come previsto dal design angolato del collettore per consentire il montaggio di un filtro aria di grandi dimensioni senza interferenze con il telaio.
-
STEP 10Effettua una verifica finale di tutti i serraggi e collega eventuali sensori o cablaggi rimossi. Avvia il motore e controlla che l’aspirazione funzioni correttamente, ascoltando eventuali rumori anomali o perdite d’aria.
-
STEP 11Se necessario, regola la carburazione seguendo le indicazioni del manuale specifico per la combinazione collettore-carburatore utilizzata.
