Intake manifold Stage6 High Flow MK2 AM6 and Derbi
Stage6 intake to get the maximum performance out of your Minarelli AM6 or Derbi engine: Stage6 R/T High Flow 34mm Derbi / AM6 intake manifold for PWK carburetors with a diameter of 30 to 34 mm .
Design Stage6 intake flanges 30 - 34 mm

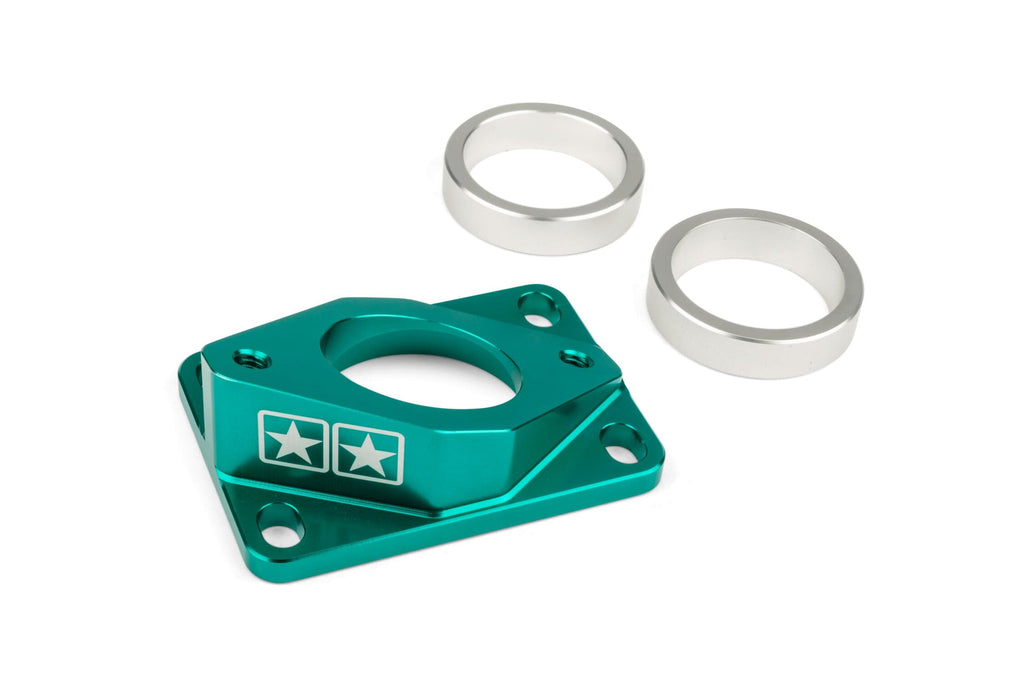

The high flow intake manifold is made of high-quality aluminum, the flawless finish was achieved by using the most advanced CNC technology. The intake manifold is anodized in color and features the familiar Stage6 laser-engraved logo.
The High Flow intake manifold is ideal for tuning and racing; it is slightly wedge-shaped to allow using a larger carburetor. Thanks to the tilted angle, the carburetor can be readjusted on the left side of your vehicle and aligned in ways to make room for a larger intake with a larger racing air filter.
This is not the only special feature of this intake manifold: it is supplied with two aluminum inserts / reducers, one round (34 mm diameter) and one conical insert. These interchangeable inserts allow the intake manifold to be perfectly adapted to the stuffer of the reed valve.
Advantages of Stage6 intake manifold am6 derbi
In terms of performance, the High Flow intake manifold has a few key advantages: gas flow is improved, and the option of a better, unobstructed air filter placement improves air intake. This results in stable, improved acceleration and generally better output.
For even more power, we recommend combining the inclined Stage6 High Flow intake manifold with a Stage6 10mm spacer, which is placed under the reed valve.
Attention!
This is the adapter that is compatible with the intake:
- 40 mm : for PWK carburetors over 30 mm
To ensure a perfect seal, we recommend the use of silicone sealant.
Details Stage6 slanted intake manifold for Derbi and AM6
- Inclined intake manifold
- Without intake rubber
- Without screws
- Including 2x inserts
- Screw spacing base plate: 60 x 39.50 mm
- Screw spacing intake rubber: 60 mm
- Inner diameter: 34 mm
- Material: Aluminum
- Color: Turquoise
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4051272046148 |
|---|---|
| Peso | 0,20 kg |
| Marca | Stage6 |
| Tipo di prodotto | Collettore aspirazione |
| Materiale collettore | Aluminium |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-3318808/TU Intake manifold AM6 / Derbi Stage6 High Flow MK2 34mm turquoise
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro e assicurati che il motore sia freddo prima di iniziare l’operazione.
-
STEP 2Rimuovi il collettore aspirazione originale smontando con attenzione le viti di fissaggio e staccando il carburatore dal collettore.
-
STEP 3Pulire accuratamente la superficie di accoppiamento sul motore, rimuovendo residui di guarnizioni o sporco per garantire una tenuta ottimale.
-
STEP 4Scegli e inserisci l’inserto in alluminio più adatto (tondo da 34 mm o conico) all’interno del collettore Stage6, in base alla configurazione del tuo motore e valvola a lamelle.
-
STEP 5Applicare uno strato sottile di sigillante siliconico sulla superficie di accoppiamento per assicurare la perfetta tenuta.
-
STEP 6Posiziona il collettore Stage6 High Flow sul motore, allineando i fori delle viti secondo la distanza 60 x 39,5 mm e fissa il collettore con le viti, serra secondo le specifiche del costruttore.
-
STEP 7Monta il carburatore PWK (30-34 mm) sul collettore, verificando che sia centrato e allineato correttamente, sfruttando l’inclinazione del collettore per massimizzare lo spazio per il filtro aria.
-
STEP 8Completa il fissaggio del carburatore e collega opportunamente i tubi benzina e i cavi di comando.
-
STEP 9Effettua un controllo finale di tutti i serraggi e delle guarnizioni, quindi procedi con un test di funzionamento per verificare la tenuta e il corretto flusso d’aria.
-
STEP 10Per ulteriori miglioramenti di performance, considera l’abbinamento con il distanziale Stage6 da 10 mm sotto la valvola a lamelle, secondo le indicazioni del manuale ufficiale.
