Stage6 High Flow MK2 34mm AM6 and Derbi Rosso pipe
To maximize the performance of your 50cc motorcycle equipped with a Minarelli AM6 or Derbi engine, Stage6 presents the Stage6 High Flow MK2 intake pipe , designed for PWK carburettors with diameters from 30 to 34 mm .
Stage6 High Flow MK2 tube design
Crafted from aluminum and precision-machined using CNC machinery, this high-flow intake pipe offers a flawless finish. It features a sleek anodized finish and the iconic Stage6 logo laser-etched into it.
The Stage 6 High Flow intake pipe is an angled model designed to meet the needs of riders wishing to install a large-diameter carburetor on a 50cc motorcycle. Thanks to its angle, which allows the carburetor to be reoriented toward the outside of the left side of the bike, it is possible to install a large intake with a large air filter.

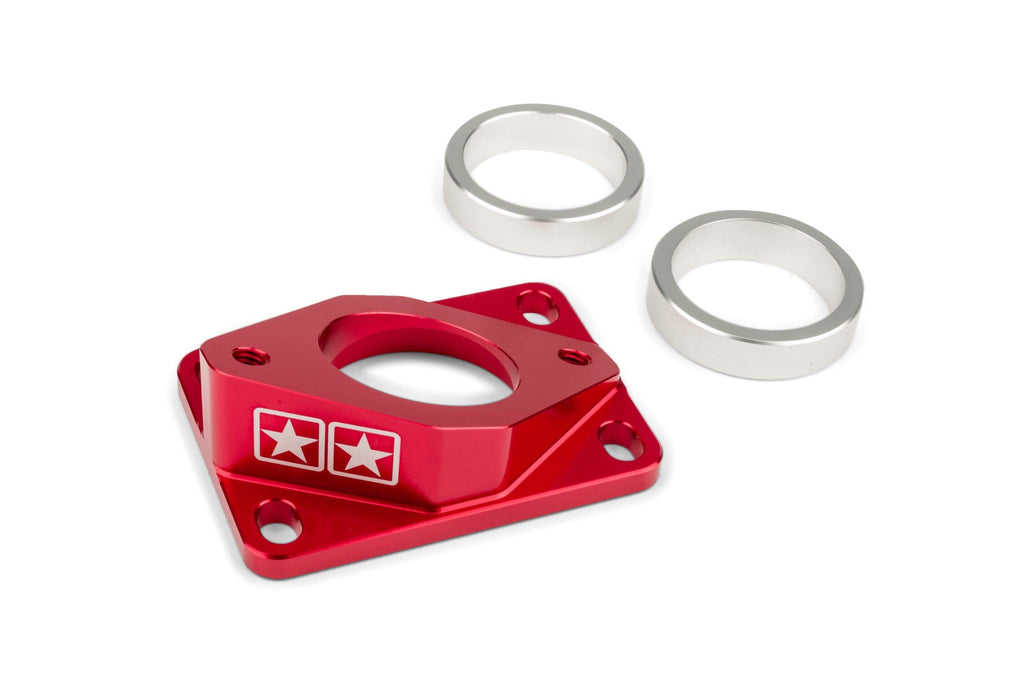

But that's not all: the intake duct is machined to 34 mm and the unit comes with two aluminum inserts, one round (34 mm diameter) and the other conical. These interchangeable inserts allow you to precisely adjust the intake duct for optimal compatibility with the valve box.
The AM6 and Derbi Stage 6 intake ducts in brief
Simply put, installing this unit provides a more open intake (the air filter is no longer compressed by the frame) and promotes faster gas flow. The result? Smoother and more decisive acceleration!
To further optimize performance, we recommend combining the Stage6 High Flow angled intake manifold with a 10mm shim under the valve box.
Attention! This intake pipe is supplied WITHOUT the carburetor connection sleeve , so you can adapt it to the one on your carburetor. Here is the adapter compatible with the diameter of the intake pipe:
- 40mm : For PWK carburetors larger than 30mm.
To ensure a perfect seal of the AM6 or Derbi intake kit, we recommend using an engine sealing paste.
Details of the Stage6 Derbi and AM6 inclined pipe
- Inclined suction pipe
- Supplied without suction connection
- Supplied without intake bolts
- Supplied with two inserts
- Base plate center distance: 60 x 39.50 mm
- Intake connection centre distance: 60 mm
- Internal diameter: 34 mm
- Material: aluminum
- Finish: Red anodized
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4051272040009 |
|---|---|
| Peso | 0,20 kg |
| Marca | Stage6 |
| Tipo di prodotto | Collettore aspirazione |
| Materiale collettore | Aluminium |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-3318808/RE Intake Manifold AM6 / Derbi Stage6 High Flow MK2 34mm Red
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il veicolo posizionandolo su un supporto stabile e sicuro. Assicurati che il motore sia freddo prima di procedere.
-
STEP 2Rimuovi il collettore di aspirazione esistente svitando le viti di fissaggio al motore e scollegando il carburatore.
-
STEP 3Pulire accuratamente la superficie di collegamento sul motore e sulla scatola valvole per garantire una perfetta tenuta.
-
STEP 4Scegli uno dei due inserti in alluminio forniti (rotondo o conico) in base alla compatibilità con la scatola valvole del tuo motore.
-
STEP 5Inserisci l'inserto selezionato all'interno del collettore Stage6 High Flow MK2 e fissalo nella posizione corretta.
-
STEP 6Applica uno strato sottile di pasta sigillante per motori sulle superfici di accoppiamento per evitare perdite d'aria.
-
STEP 7Posiziona il collettore di aspirazione sul motore, facendo attenzione a riorientare il carburatore verso l’esterno sinistro della moto secondo il design inclinato.
-
STEP 8Fissa il collettore al motore avvitando le viti secondo le specifiche del costruttore e assicurati che sia ben saldo.
-
STEP 9Collega il carburatore al collettore utilizzando un manicotto di collegamento compatibile (non fornito) e fissalo con le adeguate fascette stringitubo.
-
STEP 10Verifica e regola eventuali distanze con uno spessore da 10 mm sotto la scatola valvole se necessario per ottimizzare l’installazione.
-
STEP 11Controlla che tutte le connessioni siano sicure e prive di perdite, quindi esegui una prova motore per verificare il corretto funzionamento e migliorata risposta dell’accelerazione.
