Descrizione
Stage6 High Flow MK2 Turquoise AM6 and Derbi pipes
To maximize the performance of your 50cc motorcycle equipped with a Minarelli AM6 or Derbi engine, Stage6 presents the Stage6 High Flow MK2 intake pipe , designed for Dellorto, Polini CP, Mikuni and PWK carburettors with diameters from 19 to 28 mm .
Stage6 19-28mm intake manifold design

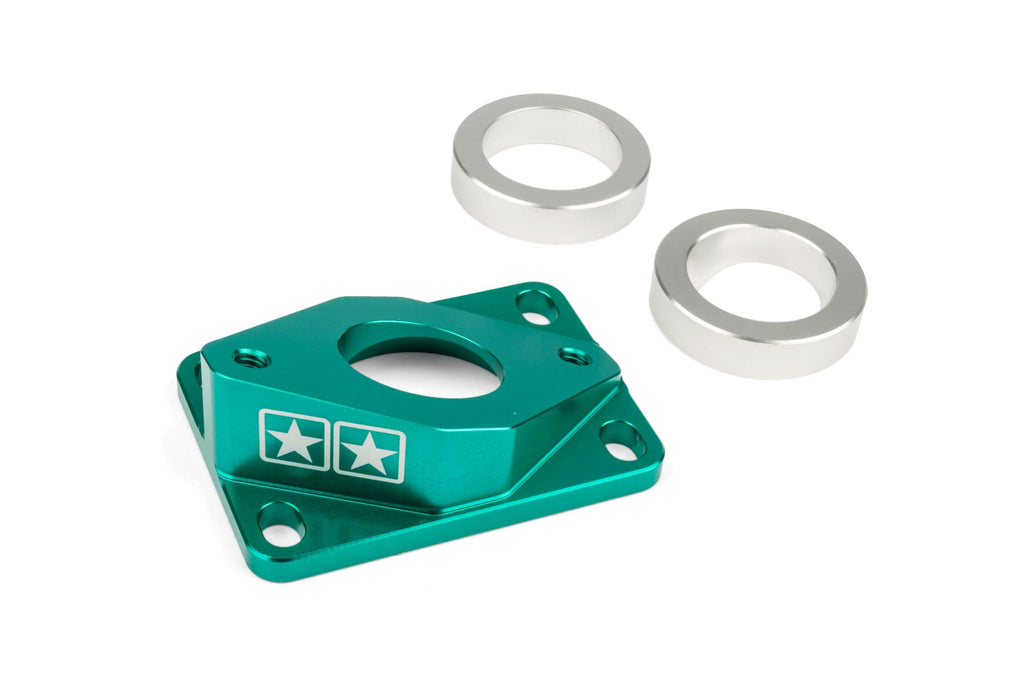

Crafted from aluminum and precision-machined using CNC machinery, this high-flow intake manifold offers a flawless finish. It features a sleek anodized finish and the iconic Stage6 logo laser-etched into it.
The Stage 6 High Flow intake pipe is an angled model designed to meet the needs of riders wishing to install a large-diameter carburetor on a 50cc motorcycle. Thanks to its angle, which allows the carburetor to be reoriented toward the outside of the left side of the bike, it is possible to install a large intake with a large air filter.
But that's not all: the intake duct is machined 28 mm , and the kit comes with two aluminum inserts, one round (28 mm diameter) and the other conical. These interchangeable inserts allow you to precisely adjust the intake duct for optimal compatibility with the valve box.
Stage 6 AM6 and Derbi intake pipes in brief
Simply put, installing this unit provides a more open intake (the air filter is no longer compressed by the frame) and helps accelerate gas flow. The result? Smoother and more decisive acceleration!
To further optimize performance, we recommend combining the Stage6 High Flow angled intake manifold with a 5mm shim under the valve box.
Attention! This intake pipe is supplied WITHOUT the carburetor connection sleeve , so you can adapt it to your own carburetor. Here are the most suitable adapters for the 28 mm diameter of the intake pipe:
- 21 mm : for Dell'Orto carburetors from 12 to 21 mm and Polini CP,
- 30 mm : for Mikuni TM24 carburetors,
- 32 mm : for PWK carburetors from 19 to 28 mm.
To ensure a perfect seal of the AM6 or Derbi intake kit, we recommend using an engine sealing paste.
Details of the Stage6 Derbi and AM6 inclined pipe
- Inclined suction pipe
- Supplied without suction connection
- Supplied without intake bolts
- Supplied with two inserts
- Base plate center distance: 60 x 39.50 mm
- Intake connection centre distance: 60 mm
- Internal diameter of the duct: 28 mm
- Material: aluminum
- Finish: turquoise anodized
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4051272046223 |
|---|---|
| Peso | 0,20 kg |
| Marca | Stage6 |
| Tipo di prodotto | Collettore aspirazione |
| Materiale collettore | Aluminium |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-3318807/TU Intake manifold AM6 / Derbi Stage6 High Flow MK2 28mm turquoise
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara la tua area di lavoro pulita e assicurati di avere a disposizione gli attrezzi necessari, come chiavi a brugola, cacciaviti e una pasta sigillante specifica per motori.
-
STEP 2Scollega la batteria e rimuovi il serbatoio del carburante per accedere facilmente alla scatola delle valvole e al collettore di aspirazione originale.
-
STEP 3Smonta il collettore di aspirazione esistente svitando i bulloni di fissaggio e scollegando il manicotto dal carburatore. Conserva le viti se sono ancora in buono stato.
-
STEP 4Se necessario, installa uno spessore da 5 mm sotto la scatola delle valvole per ottimizzare la posizione del collettore.
-
STEP 5Scegli uno degli inserti in alluminio forniti (rotondo da 28 mm o conico) e inseriscilo all’interno del collettore di aspirazione Stage6 per adattarlo correttamente alla scatola delle valvole.
-
STEP 6Applica una lega sigillante specifica per motori sulle superfici di contatto tra la scatola delle valvole e il collettore di aspirazione per garantire una tenuta perfetta.
-
STEP 7Posiziona il collettore di aspirazione Stage6 High Flow MK2 sulla scatola delle valvole, allineando i fori di fissaggio. Fissa il collettore con i bulloni, serra secondo le specifiche del costruttore.
-
STEP 8Collega il manicotto di aspirazione al carburatore utilizzando l’adattatore più adatto in base al diametro del carburatore (21 mm, 30 mm o 32 mm), non fornito con il collettore.
-
STEP 9Assicurati che il carburatore sia correttamente orientato verso l’esterno sinistro della moto e che il filtro dell’aria sia libero da eventuali impedimenti.
-
STEP 10Rimonta serbatoio e batteria, quindi controlla tutti i collegamenti, serrature e guarnizioni.
-
STEP 11Avvia il motore e verifica l’assenza di perdite d’aria o rumori anomali nel sistema di aspirazione. Regola il carburatore seguendo il manuale ufficiale per ottimizzare le prestazioni.
