Stage6 High Flow MK2 Green AM6 and Derbi pipes
To maximize the performance of your 50cc motorcycle equipped with a Minarelli AM6 or Derbi engine, Stage6 presents the Stage6 High Flow MK2 intake pipe , designed for Dellorto, Polini CP, Mikuni and PWK carburettors from 19 to 28 mm in diameter.
Stage6 19-28mm intake manifold design
Crafted from aluminum and precision-machined using CNC machinery, this high-flow intake manifold offers a flawless finish. It features a sleek anodized finish and the iconic Stage6 logo laser-etched into it.
The Stage 6 High Flow intake pipe is an angled model designed to meet the needs of riders wishing to install a large-diameter carburetor on a 50cc motorcycle. Thanks to its angle, which allows the carburetor to be reoriented toward the outside of the left side of the bike, it is possible to install a large intake with a large air filter.

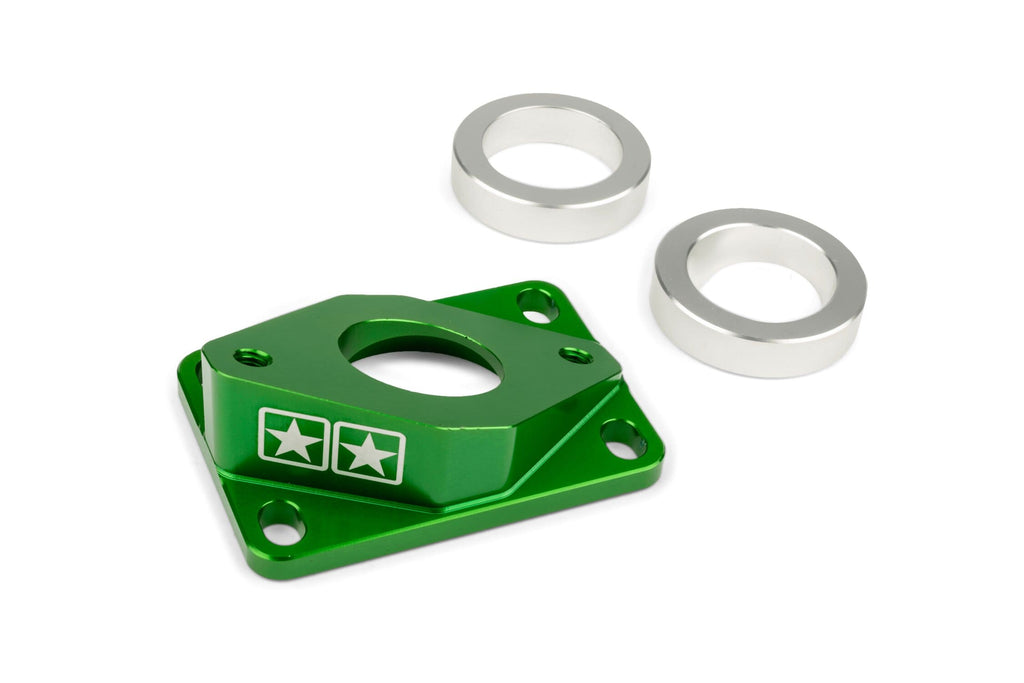

But that's not all: the intake duct is machined 28 mm , and the kit comes with two aluminum inserts, one round (28 mm diameter) and the other conical. These interchangeable inserts allow you to precisely adjust the intake duct for optimal compatibility with the valve box.
Stage 6 AM6 and Derbi intake pipes in brief
Simply put, installing this unit provides a more open intake (the air filter is no longer compressed by the frame) and helps accelerate gas flow. The result? Smoother and more decisive acceleration!
To further optimize performance, we recommend combining the Stage6 High Flow angled intake manifold with a 5mm shim under the valve box.
Attention! This intake pipe is supplied WITHOUT the carburetor connection sleeve , so you can adapt it to your own carburetor. Here are the most suitable adapters for the 28 mm diameter of the intake pipe:
- 21 mm : for Dell'Orto carburetors from 12 to 21 mm and Polini CP,
- 30 mm : for Mikuni TM24 carburetors,
- 32 mm : for PWK carburetors from 19 to 28 mm.
To ensure a perfect seal of the AM6 or Derbi intake kit, we recommend using an engine sealing paste.
Details of the Stage6 Derbi and AM6 inclined intake pipe
- Inclined suction pipe
- Supplied without suction connection
- Supplied without intake bolts
- Supplied with two inserts
- Base plate center distance: 60 x 39.50 mm
- Intake connection centre distance: 60 mm
- Internal diameter of the duct: 28 mm
- Material: aluminum
- Finish: Green anodized
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4051272039911 |
|---|---|
| Peso | 0,20 kg |
| Marca | Stage6 |
| Tipo di prodotto | Collettore aspirazione |
| Materiale collettore | Aluminium |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-3318807/GR Intake Manifold AM6 / Derbi Stage6 High Flow MK2 28mm Green
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro avendo a disposizione gli strumenti base, come chiavi, cacciaviti, pasta sigillante per motori, e, se necessario, raccordi adattatori per il carburatore.
-
STEP 2Pulisci bene la zona di montaggio sul motore, smontando il collettore aspirazione precedente con attenzione a non danneggiare la scatola delle valvole.
-
STEP 3Scegli uno dei due inserti in alluminio forniti (rotondo da 28 mm o conico) in base alla migliore corrispondenza con la scatola valvole del motore e inseriscilo nel tubo di aspirazione.
-
STEP 4Posiziona il collettore Stage6 High Flow sul motore, allineando i fori con quelli della scatola valvole; applica pasta sigillante per motori all’interfaccia per garantire la tenuta.
-
STEP 5Avvita i bulloni (non forniti) per fissare il collettore, serrandoli secondo le specifiche del costruttore del motore o manuale tecnico.
-
STEP 6Monta il carburatore scelto utilizzando un manicotto di collegamento adatto non incluso nel kit; per il diametro 28 mm, utilizza uno degli adattatori consigliati (21 mm, 30 mm, o 32 mm) se necessario.
-
STEP 7Verifica che il carburatore sia inclinato verso l’esterno sinistro come previsto dal design del collettore, assicurando spazio per un filtro aria di grandi dimensioni.
-
STEP 8Se vuoi ottimizzare le prestazioni, installa uno spessore da 5 mm sotto la scatola valvole seguendo le indicazioni tecniche specifiche.
-
STEP 9Controlla che tutte le connessioni siano ben serrate e sigillate, effettua un controllo visivo finale e assicurati che nessuna parte interferisca con il telaio o altri componenti.
-
STEP 10Avvia il motore e verifica il corretto funzionamento dell’aspirazione; regola il carburatore secondo necessità e assicurati che l’accelerazione sia fluida e decisa.
