Descrizione

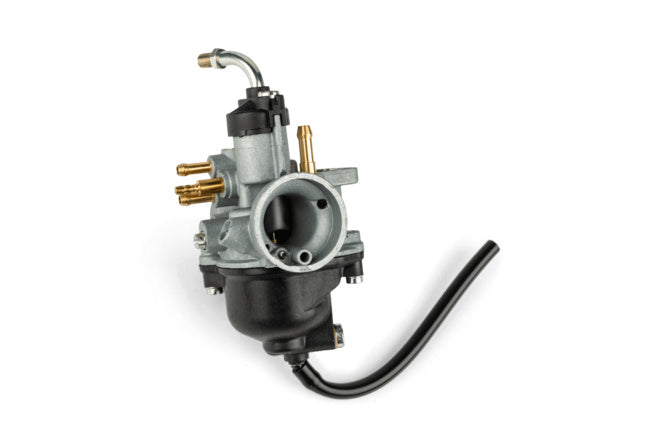

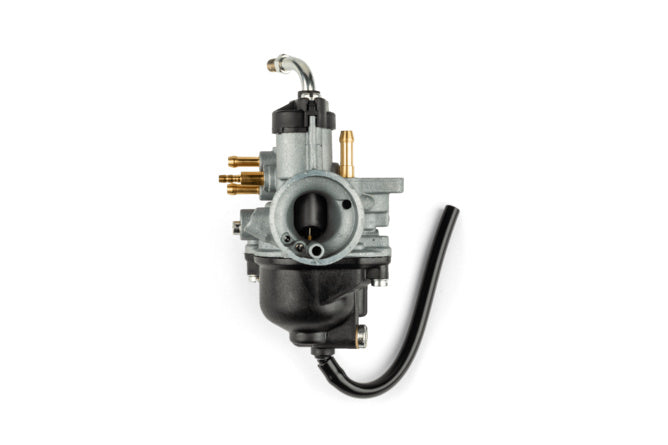

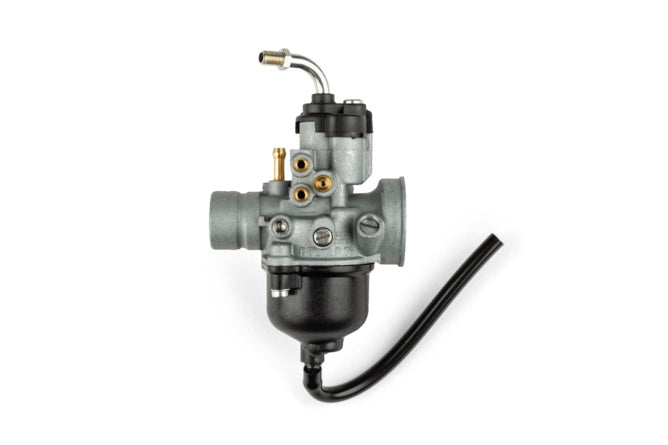

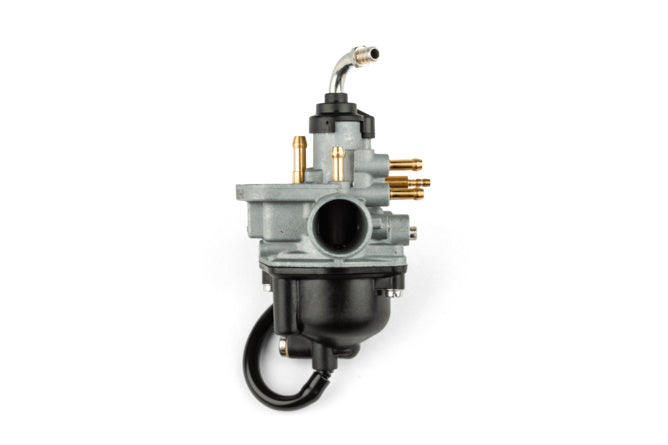

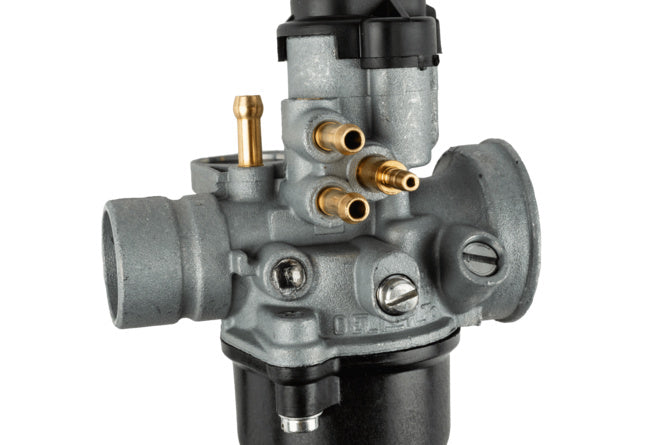

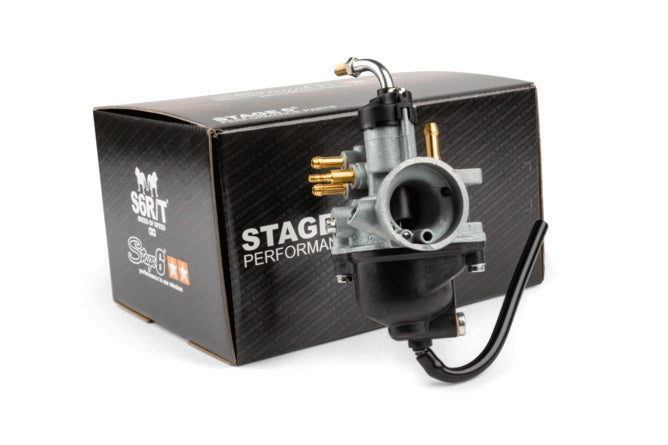

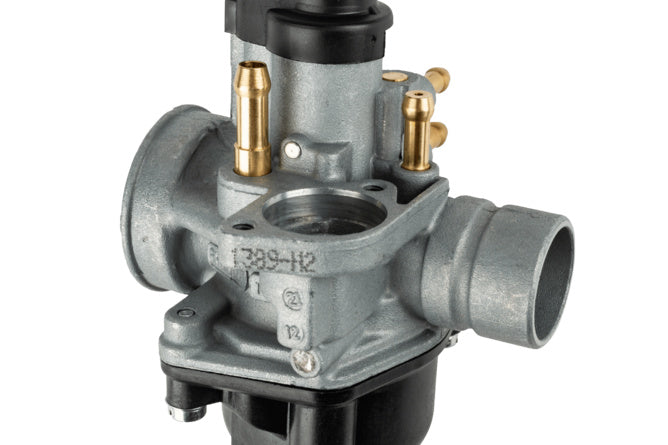

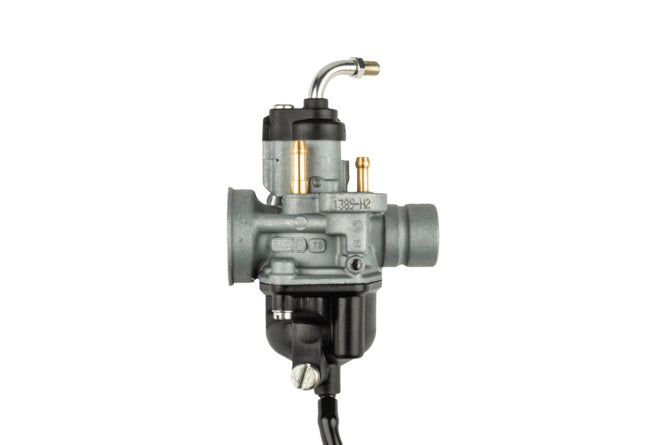

Stage6 carburetor Dellorto PHVA 17.5
Dell'Orto Stage6 carburetor for 50cc scooters, mopeds and mopeds.
For performance-enhancing tuning measures, the original carburetor should be replaced with a larger one to optimally support the new setup and achieve better acceleration and a higher top speed.
PHVA carburetor
50cc scooter with Minarelli engine
The 17.5mm carburetor with autostart is perfect for Minarelli engines such as the Yamaha Aerox or the Malaguti F12.
Piaggio Scooter
The carburetor also fits scooters with Piaggio engines such as the Zip, Typhoon, NRG, but also Gilera Stalker, Runner and many others.
Universal carburetor 17.5
The PHVA is the most popular carburetor for entry-level tuning. It fits many models and vehicle types, such as mopeds (requires the use of a rubber flange) or 50cc mopeds. If your two-wheeler doesn't have an automatic choke, you can integrate the 17.5 carburetor with a PHVA cable choke adapter or opt for a manual lever-operated choke.
2-stroke carburetor adjustment
The supplied main jet is size 80 and the secondary jet is size 38. Normally it is not necessary to change them because the carburetor works very well. Of course, you can order additional carburetor jets (6 mm) to optimize the carburetor adjustment according to your configuration.
Note: To check if the carburetor is adjusted correctly, you need to look at the spark plug to avoid damaging the engine. Check out our tutorial on this topic.
Technical data Stage6 17.5 PHVA carburetor:
- Dellorto 17.5mm PHVA TS carburetor
- Flexible mounting with rubber flange
- Main jet: 80 (6 mm thread)
- Idle jet: 38
- Starter jet: 45
- Aug A20
- Mixing tube 211GA
- Sliding valve: 40
- Carburetor diameter: 17.5 mm
- Intake manifold connection width: 24 mm
- Air filter connection width: 35 mm
- Intended for cable starter (manual)
- With oil connection
- With vacuum connection
- With preheating
- Carburetor cover: 90°
- Dellorto Reference 01389
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4051272032547 |
|---|---|
| Peso | 0,40 kg |
| Marca | Stage6 |
| Tipo di prodotto | Carburatore |
| Tipo carburatore | PHVA |
| Diametro carburatore | 17,5mm |
| Diametro filtro aria | 35mm |
| Diametro aspirazione | 24mm |
| Tipo starter | Manuale o Electrico |
| Opzione | Con depressione, Con Alimentazione Olio |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di S6-31PHVA-17.5 Carburetor 17.5 PHVA Stage6
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro e assicurati che il motore dello scooter sia freddo e ben stabile. Rimuovi il coperchio del filtro aria e il filtro stesso per facilitare l’accesso al carburatore originale.
-
STEP 2Sgancia e rimuovi i collegamenti del cavo gas, starter e gli eventuali tubi del vuoto e dell’alimentazione olio dal carburatore originale. Smonta il carburatore svitando le viti della staffa o della flangia di montaggio.
-
STEP 3Pulisci accuratamente il collettore di aspirazione e verifica l’integrità della flangia in gomma; se necessaria, sostituiscila con una nuova per garantire una buona tenuta.
-
STEP 4Monta il carburatore Stage6 17,5 PHVA collegandolo al collettore di aspirazione tramite la flangia in gomma. Assicurati che sia inserito completamente e allineato correttamente.
-
STEP 5Rimonta i tubi per l’olio e il vuoto nelle rispettive prese sul carburatore, facendo attenzione a fissarli saldamente per evitare perdite o malfunzionamenti.
-
STEP 6Collega il cavo gas e, se presente, il cavo dello starter manuale o imposta lo starter elettrico secondo le istruzioni specifiche del veicolo.
-
STEP 7Monta nuovamente il filtro aria e il suo coperchio, assicurandoti che il collegamento al carburatore sia stabile e ben sigillato.
-
STEP 8Regola i getti secondo le esigenze della tua configurazione; di serie il getto principale è 80 e il getto minimo 38. Verifica la regolazione finale osservando lo stato della candela ed eventuali istruzioni nel tutorial specifico.
-
STEP 9Effettua una prova di avviamento e controllo dei gas di scarico. Se necessario, regola la carburazione e il minimo per ottenere un funzionamento fluido e senza inconvenienti.
-
STEP 10Controlla periodicamente i collegamenti e la tenuta del carburatore dopo le prime ore di utilizzo per assicurare un montaggio sicuro e ottimale.
