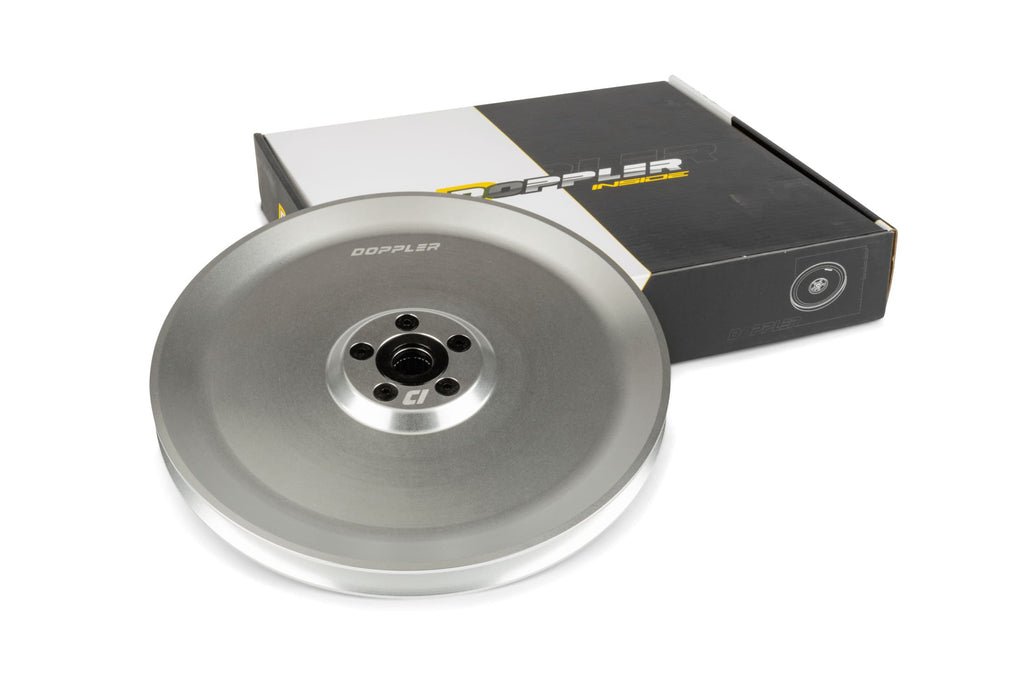

Doppler Open Moped Pulley
The Open series Doppler pulley is made entirely of high-quality aluminum. The silver anodized surface ensures high resistance to oxidation.
The corrosion-resistant steel pinion centers the gear and is adjusted so it can virtually never pop out. Five bolts ensure zero shearing forces. The milled heads are designed to make self-loosening virtually impossible.
Scope of delivery:
- 1 aluminum pulley d.213 mm, for larger V-belts
- 1 10-tooth steel sprocket
- 2 closed needle cage bearings HK1616-2RS
- 5 FHC screws M5 x 15
Suggestion:
Tighten the cross-head screws to a torque of 4.5 Nm.
Grease the cup needle bearings before assembly, then every 4500 km or annually if necessary.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 3663829144446 |
|---|---|
| Peso | 0,80 kg |
| Marca | Doppler |
| Tipo di prodotto | Puleggia |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di CGN517369 Open Doppler Pulley with 10 Teeth Pinion Peugeot 103
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro assicurandoti che il motore sia spento, il veicolo stabile e posizionato su un cavalletto o supporto adeguato.
-
STEP 2Rimuovi la copertura della trasmissione e la vecchia puleggia procedendo con lo smontaggio delle viti e del pignone esistente, facendo attenzione a non danneggiare altri componenti.
-
STEP 3Controlla e pulisci la zona di montaggio, rimuovendo sporco o residui che potrebbero compromettere l’installazione.
-
STEP 4Prima di montare i cuscinetti a gabbia d’aghi HK1616-2RS forniti, ingrassali bene con un lubrificante adatto ai cuscinetti a rullini a tazza.
-
STEP 5Posiziona la puleggia doppler in alluminio con il pignone a 10 denti allineandola correttamente con l’albero motore.
-
STEP 6Fissa la puleggia avvitando le 5 viti FHC M5 x 15 in modo uniforme a croce per distribuire la pressione in modo bilanciato.
-
STEP 7Serra le viti con una chiave dinamometrica applicando una coppia di serraggio di 4,5 Nm per garantire un fissaggio sicuro e evitare allentamenti.
-
STEP 8Rimonta la copertura della trasmissione e verifica che la cinghia trapezoidale sia correttamente alloggiata sulla puleggia.
-
STEP 9Controlla il corretto montaggio girando manualmente la puleggia per assicurarti che giri liberamente senza giochi o attriti anomali.
-
STEP 10Dopo il montaggio, è consigliabile ingrassare nuovamente i cuscinetti dopo 4500 km o almeno una volta all’anno per mantenere le prestazioni ottimali.
