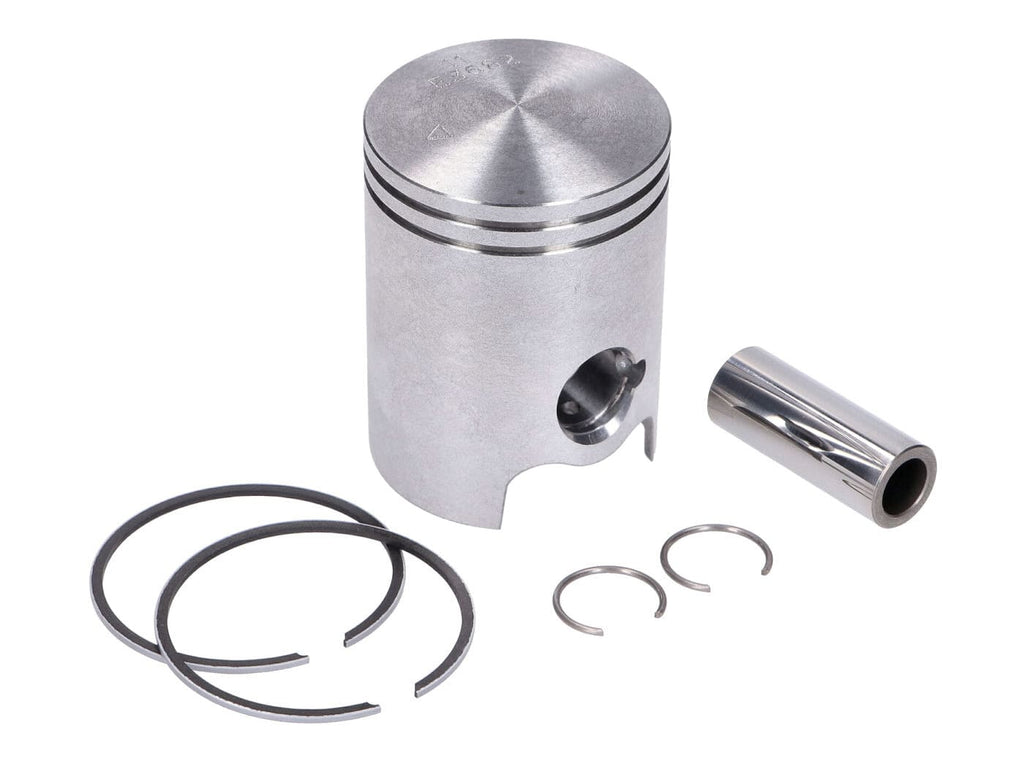

Vertex 38.21 mm Oversize 1 Piston for Simson Mopeds
High quality Schmitt 50cc replacement piston, made by Vertex, the premium manufacturer of high performance pistons.
The nominal piston size is 38.21 mm, oversize 1 for 50cc cylinders with a 38 mm bore. The pistons are designed to replace the original piston.
The 1 mm thin piston rings are coated with a layer of hard chromium, and the aluminum alloy has a very high silicon content. Two lubrication holes have been added for the 12 mm piston pin. These are axially staggered to avoid weakening the pin guide.
You can use either C-clips or G-clips, with a recess for removing the C-clips.
The piston is optimally balanced and therefore does not tilt, increasing durability and reducing vertical creep. The piston ring pins are rounded to protect against impact from the piston ring and prevent breakage.
- Diameter 38.21 mm (oversize 1)
- 12mm piston pin
- 2x elastic bands (1mm)
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057233984948 |
|---|---|
| Peso | 0,10 kg |
| Marca | Schmitt |
| Tipo di prodotto | Pistone |
| Gamma prodotti | Sport |
| Cilindrata | 50cc |
| Spinotto pistone | 12 mm |
| Alesaggio | 38 mm |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di STT42939.1 Piston Schmitt Sport by Vertex 38.21 oversize 1 Simson S51 / S53 / SR50 / KR51/2
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro con gli attrezzi necessari: chiavi, cacciaviti, chiave dinamometrica e un dispositivo per smontare il cilindro. Assicurati che il motore sia freddo e che il veicolo sia ben stabile.
-
STEP 2Rimuovi il carter motore per accedere al gruppo cilindro-pistone. Smonta il cilindro seguendo le indicazioni del manuale ufficiale del veicolo.
-
STEP 3Estrai con cura il pistone usurato insieme allo spinotto e alle fasce elastiche, facendo attenzione a non danneggiare i componenti circostanti.
-
STEP 4Pulisci il cilindro internamente e verifica che non ci siano danni o usure eccessive. Se necessario, esegui una misura dell’alesaggio per confermare la compatibilità con il nuovo pistone oversize.
-
STEP 5Monta le nuove fasce elastiche da 1 mm sul pistone Schmitt Sport, facendo attenzione a non deformarle. Controlla che i perni delle fasce siano ben arrotondati per evitare rotture.
-
STEP 6Inserisci lo spinotto da 12 mm nel pistone, posizionando i doppi fori di lubrificazione sfalsati in maniera corretta per assicurare il passaggio dell’olio. Utilizza clip a C o a G per fissare lo spinotto, avvalendoti dell’apposito incavo per la rimozione delle clip a C se necessario.
-
STEP 7Installa il pistone con spinotto e fasce sul cilindro, assicurandoti che sia perfettamente bilanciato e non inclinato. Lavora con delicatezza per non compromettere le fasce elastiche.
-
STEP 8Rimonta il cilindro sul motore e serra le viti secondo le specifiche del costruttore. Rimonta il carter motore e tutti i componenti smontati in precedenza.
-
STEP 9Controlla che il gruppo motore sia correttamente assemblato e prova l’avviamento del veicolo. Verifica eventuali rumori anomali o perdite d’olio durante il funzionamento.
-
STEP 10Effettua un breve rodaggio e successivamente controlla nuovamente serraggi e condizioni del pistone e delle fasce elastiche per garantire durata e prestazioni ottimali.
