Descrizione

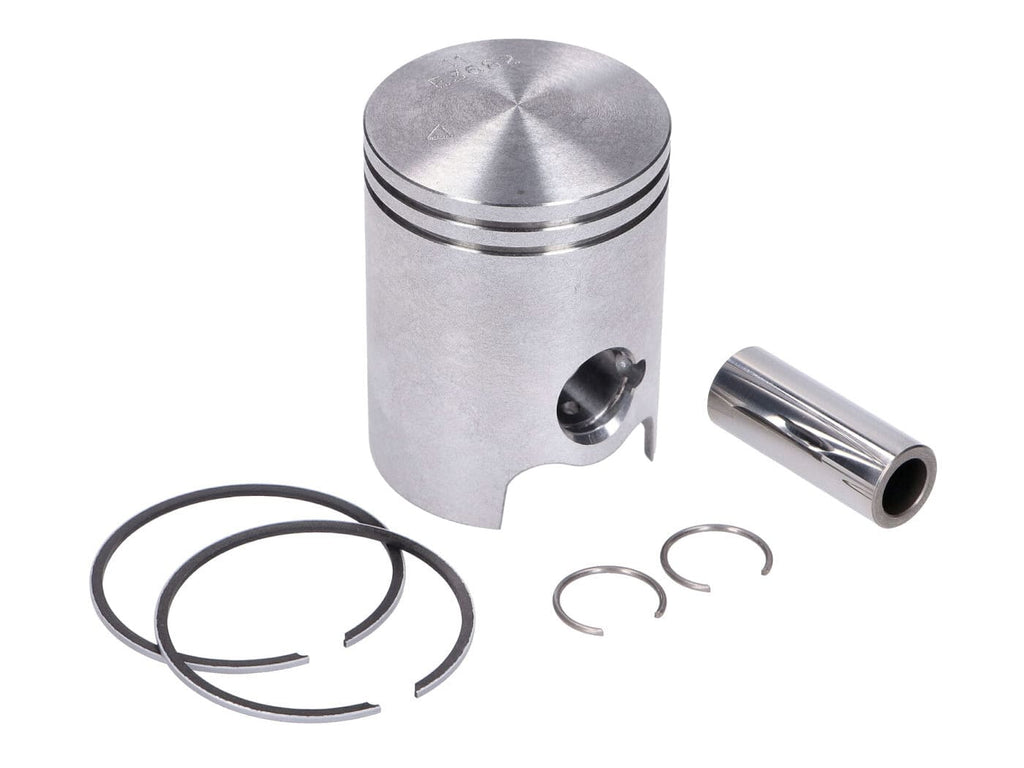

Vertex Piston 37.97 mm Size B for Simson Mopeds
High quality Schmitt 50cc replacement piston, made by Vertex, the premium manufacturer of high performance pistons.
The nominal piston size is 37.97 -B- for 50cc cylinders with a 38mm bore. The pistons are designed to replace the original piston.
The 1 mm thin piston rings are chrome-plated, and the aluminum alloy has a very high silicon content. Two lubrication holes have been added for the 12 mm piston pin. These are axially staggered to avoid weakening the pin guide.
You can use either C-clips or G-clips, with a recess for removing the C-clips.
The piston is optimally balanced and therefore does not tilt, increasing durability and reducing vertical creep. The piston ring pins are rounded to protect against impact from the piston ring and prevent breakage.
- Diameter 37.97 mm (size B)
- 12mm piston pin
- 2x elastic bands (1mm)
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057233984924 |
|---|---|
| Peso | 0,10 kg |
| Marca | Schmitt |
| Tipo di prodotto | Pistone |
| Gamma prodotti | Sport |
| Cilindrata | 50cc |
| Spinotto pistone | 12 mm |
| Alesaggio | 38 mm |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di STT42939.B Piston Schmitt Sport by Vertex 37.97 B Simson S51 / S53 / SR50 / KR51/2
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro pulito e ordinato. Assicurati di avere a disposizione gli strumenti necessari, tra cui chiavi, cacciaviti, pinze per clip e un set di pulizia per componenti motore.
-
STEP 2Rimuovi dalla ciclomotore il cilindro interessato seguendo la procedura standard: svita i dadi di fissaggio, estrai il cilindro con attenzione per non danneggiare guarnizioni e superfici di appoggio.
-
STEP 3Estrai il pistone usurato. Rimuovi le clip di sicurezza dello spinotto (clip a C o clip a G) con cautela, quindi estrai lo spinotto e il pistone.
-
STEP 4Pulisci accuratamente cilindro, spinotto, sedi clip e altre superfici di contatto da residui di olio, carbonio o sporco.
-
STEP 5Controlla il nuovo pistone Schmitt Sport: verifica che la misura (37,97 mm - misura B) e il tipo di spinotto (12 mm) corrispondano al motore. Assicurati che eventuali incavi per le clip siano puliti e privi di detriti.
-
STEP 6Installa le fasce elastiche cromate (1 mm) sul nuovo pistone, facendo attenzione a non danneggiarle. Ricorda che i perni delle fasce sono arrotondati per evitare rotture, quindi maneggia con cura.
-
STEP 7Posiziona il nuovo pistone nel cilindro, allineandolo correttamente e tenendo conto delle tacche o segnature indicate dal costruttore per il verso di montaggio.
-
STEP 8Inserisci lo spinotto da 12 mm nel pistone e nel segmento della biella, sfruttando i due fori di lubrificazione sfalsati per facilitare la distribuzione dell’olio.
-
STEP 9Blocca lo spinotto con la clip di sicurezza adatta (clip a C o clip a G) assicurandoti che sia ben inserita nel suo alloggio, utilizzando l’incavo per agevolare la rimozione.
-
STEP 10Rimonta il cilindro sul motore, utilizzando guarnizioni nuove e pulite. Serra le viti secondo le specifiche del costruttore.
-
STEP 11Controlla che tutte le parti siano montate correttamente e lubrificate. Prima di accendere il motore, ruotalo manualmente per verificare l’assenza di attriti anomali.
-
STEP 12Effettua un test di funzionamento su strada, monitorando le prestazioni e la regolarità del motore. Procedi con eventuali regolazioni seguendo il manuale ufficiale.
