Harley Davidson dashboard with 4 instruments
Koso HD-06 4-Instrument Dashboard / Instrument Panel Red / Black Harley Davidson Touring 2014 - 21. Due to the great response from Harley enthusiasts, Koso decided to develop a complete dashboard with several instruments.
Plug & Play Dashboard for Harley
Koso's Plug & Play dashboard replaces the stock instrumentation without any customization work: simply connect the instruments to the existing connections, install the fairing, and you're done. The display is red.

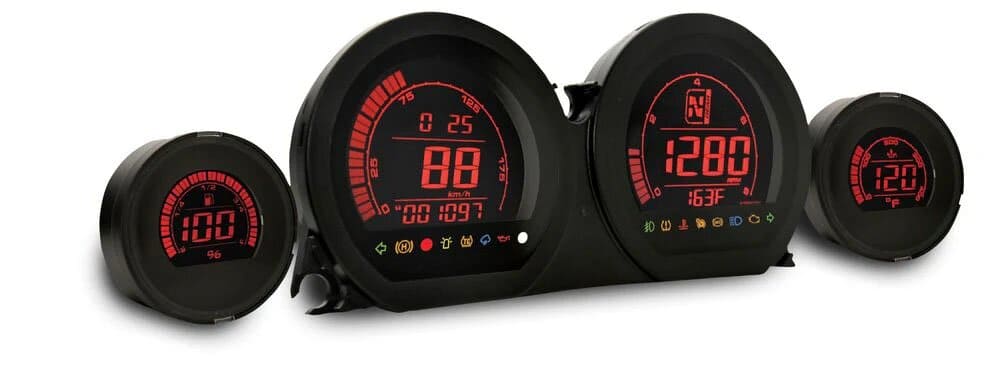

The HD-06 4-piece set includes a 4" speedometer, 4" tachometer with gear indicator, 2" oil temperature gauge, and 2" fuel level gauge.
Fits 2014-2017 Harley Davidson FLHX, FLTC and FLTR. Note: Does not fit 2021-2026 models and CVO models.
Technical specifications of the Koso HD-06 motorcycle dashboard:
- Speedometer 0-299 km/h (0-199 mph)
- Speeding warning
- Maximum speed memory
- Total odometer
- Trip odometer
- Maintenance intervals
- Gear indicator
- Tachometer
- Gear shift flash
- Maximum speed memory
- Engine temperature
- Fuel level
- Fuel level warning light
- Fuel tank capacity
- Average petrol consumption
- Residual autonomy
- Remaining range indicator
- Clock
- oil temperature
- Maximum oil temperature (memory)
- Air pressure
- Adjustable display brightness
- Various warning lights (turn signals, high beams, oil, cruise control, ABS, warning light, anti-theft, water temperature, etc.)
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4260303015514 |
|---|---|
| Peso | 1,00 kg |
| Marca | Koso |
| Tipo di prodotto | Contachilometri multifunzione |
| Funzioni | Odometro, Ora, Indicatore Carburante, Luce fuorigiri, Temperatura olio, Temperatura Motore, RPM, Velocità Km/h, Luce di Emergenza |
| Alimentazione elettrica | Alimentazione 12V |
| Omologazione | Marchio E |
| Display | Digital |
| Colore | Nero |
| Versione colore | Black |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di KO-BA064921 Koso HD-06 Dashboard for Harley Davidson® Touring 2014 - 2021 Red
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparare la moto posizionandola su un supporto stabile e scollegare la batteria per prevenire cortocircuiti.
-
STEP 2Rimuovere la carenatura e la strumentazione originale seguendo le istruzioni del manuale della tua Harley Davidson Touring.
-
STEP 3Disconnettere con attenzione i cavi elettrici della strumentazione di serie, avendo cura di annotare o fotografare la posizione dei connettori.
-
STEP 4Collegare il cruscotto Koso HD-06 ai connettori elettrici esistenti corrispondenti, assicurandosi che ogni collegamento sia saldo e corretto.
-
STEP 5Fissare gli strumenti del cruscotto nel loro alloggiamento sulla carenatura o sul supporto originale, inserendo viti e bulloni e serrandoli secondo le specifiche del costruttore.
-
STEP 6Rimontare la carenatura anteriore, controllando che non ci siano interferenze o cavi pinzati.
-
STEP 7Ricollegare la batteria e avviare la moto per verificare il funzionamento del cruscotto: controllare tachimetro, contagiri, indicatori di temperatura e carburante, nonché le spie di servizio.
-
STEP 8Regolare la luminosità del display e le altre impostazioni digitali seguendo il manuale ufficiale del cruscotto Koso HD-06.
-
STEP 9Effettuare un breve test su strada per confermare la corretta visualizzazione dei dati e la risposta degli strumenti.
-
STEP 10Selezionare gli intervalli di manutenzione e altre configurazioni personalizzate sul cruscotto secondo le proprie esigenze e istruzioni del produttore.
