Descrizione

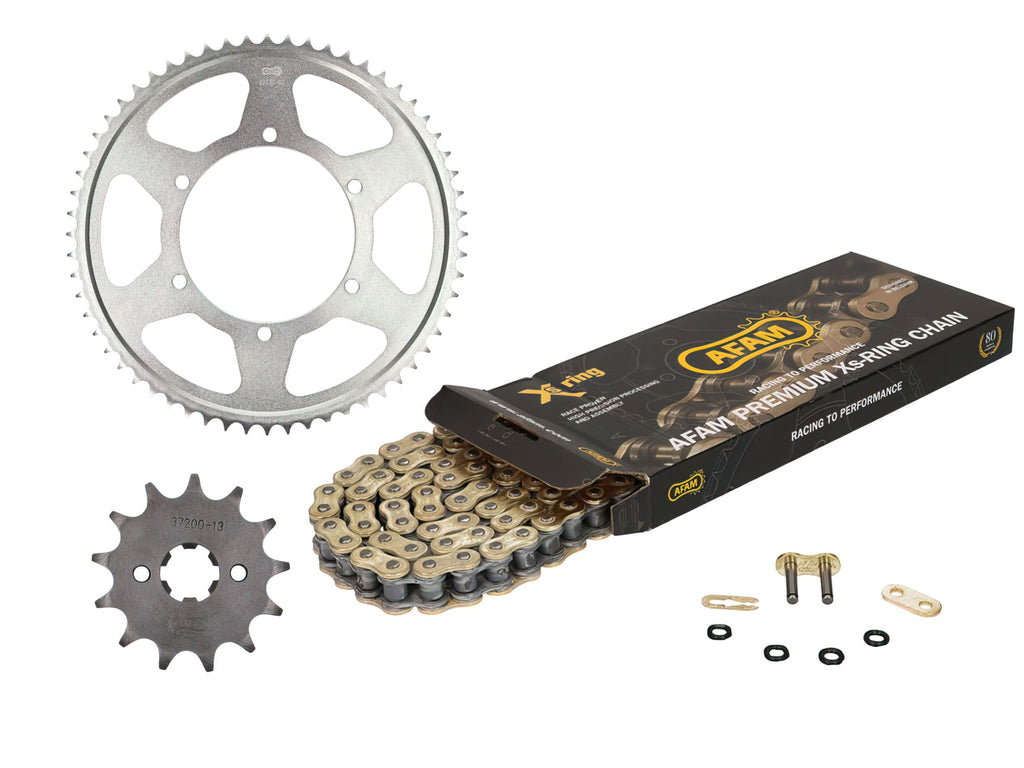

AFAM XS-Ring 13x60 chain set for Aprilia RS125 from 2011 / Tuono 125 from 2017. This high-quality kit is from Afam, the transmission chain specialist. This chain kit allows you to replace worn original parts or change the transmission ratio.
The chain and sprocket should be replaced when the sprocket teeth become too sharp, the chain is too loose, or has hard spots that make riding difficult.
After fitting the new chain assembly, it is essential to correctly adjust the chain tension.
- Sprocket inner diameter: 108 mm
- Sprocket mounting: 6 holes
- Chain links: 136
- Sprocket: 13 teeth
- Sprocket: 60 teeth
- Chain type: 428
Please note : It is very difficult to determine the correct fitment model with 100% certainty. Therefore, we recommend comparing the photo and specifications with the components of your currently installed chain set.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237633491 |
|---|---|
| Peso | 1,96 kg |
| Marca | AFAM |
| Tipo di prodotto | Kit catena |
| Tipo catena | 428 |
| Maglie | 136 |
| Pignone | 13 |
| Corona | 60 |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di AFAMKS-A-184 AFAM XS-Ring Chain Kit 13x60 Aprilia RS125 after 2011 / Tuono 125 after 2017
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparazione
Prepara un’area di lavoro pulita e stabile. Metti la moto su un cavalletto centrale o un supporto per sollevare la ruota posteriore, in modo da poter lavorare con sicurezza sulla trasmissione. Assicurati di avere a portata di mano gli attrezzi principali quali chiavi a brugola, chiavi dinamometriche, un attrezzo per smontare la catena o troncatrice, un panno pulito e lubrificante per catene. -
STEP 2Smontaggio della catena usurata
Allenta il dado della ruota posteriore per ridurre la tensione della catena. Rimuovi la catena vecchia tagliandola con un troncatrice o separandola tramite la maglia di chiusura, se presente e in condizioni adeguate. Sfilare quindi la corona e il pignone usurati. Controlla lo stato della corona dentata sul cerchio della ruota posteriore e del pignone sul motore e valuta eventuali danni o usura eccessiva. -
STEP 3Pulizia e ispezione
Pulisci accuratamente il pignone e la corona prima del montaggio dei nuovi componenti. Ispeziona il perno ruota e la sede corona per garantire che non vi siano danni o sporco che possano compromettere il montaggio. -
STEP 4Montaggio del nuovo pignone
Posiziona il nuovo pignone con 13 denti sulla ruota libera motore, allineando i 6 fori per il fissaggio. Avvita i bulloni serrandoli secondo le specifiche del costruttore per garantire la corretta tenuta e sicurezza. -
STEP 5Montaggio della nuova corona
Fissa la corona da 60 denti sul mozzo ruota posteriore, assicurandoti che i fori combacino perfettamente. Serra i bulloni secondo le indicazioni del manuale ufficiale della moto. -
STEP 6Installazione della nuova catena
Appoggia la catena AFAM XS-Ring da 136 maglie attorno al pignone e alla corona, facendo attenzione a far passare la catena nel verso corretto se indicato. Collegala tramite la maglia di chiusura fornita o con la giusta procedura di moto, assicurando il corretto aggancio. -
STEP 7Regolazione della tensione catena
Riporta la ruota posteriore nella posizione corretta, tendendo la catena fino a ottenere la distanza indicata dal manuale ufficiale della moto per la giusta tensione. Blocca la ruota posteriore e verifica che la catena non abbia punti duri o giochi eccessivi. -
STEP 8Controlli finali e lubrificazione
Controlla la completa sicurezza di tutti i fissaggi, assicurandoti che non ci siano parti allentate. Lubrifica la catena con un prodotto specifico per catene XS-Ring. Fai un breve giro di prova per verificare la corretta funzionalità del kit trasmissione, quindi controlla nuovamente la tensione della catena.
Seguendo queste istruzioni potrai sostituire il kit catena sulla tua Aprilia RS125 (dopo 2011) o Tuono 125 (dopo 2017) in modo sicuro e professionale.
