Descrizione

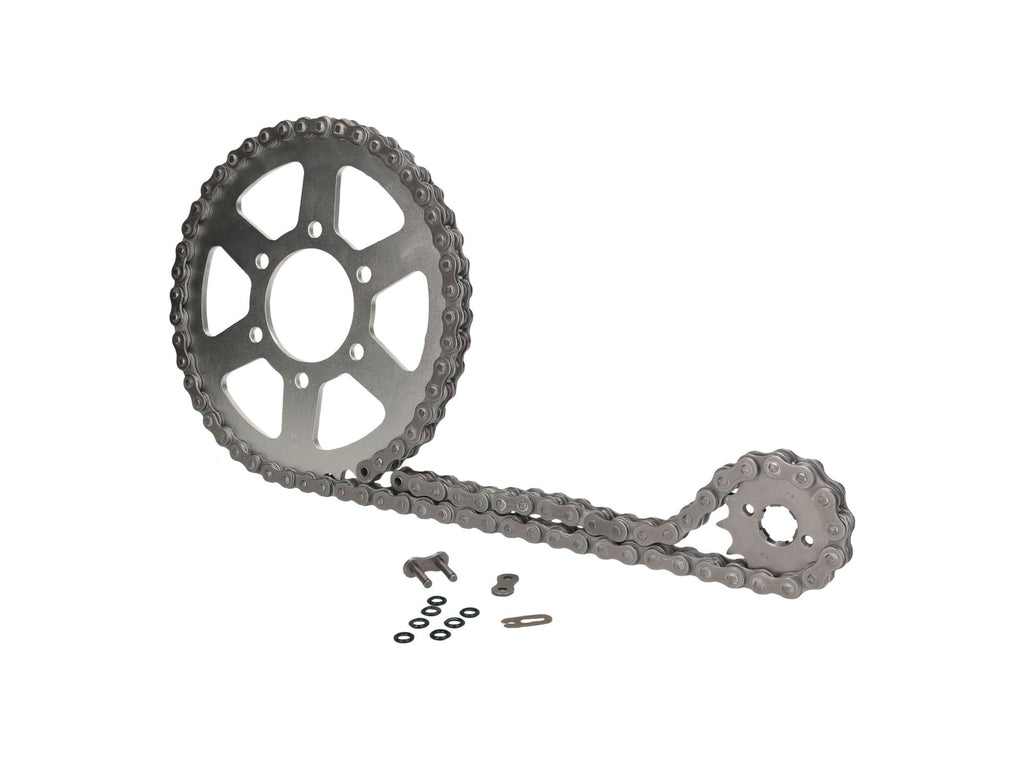

AFAM 16x40 chain set for KTM Duke 690 / 790, a top-quality kit from Afam, the chain drive specialist. This chain kit allows you to replace worn original parts or change the gear ratio.
The chain and sprocket/chainwheel should be replaced when the sprocket teeth become too sharp, the chain is too loose, or has hard spots that make riding difficult.
After fitting the new set of chains, it is essential to correctly adjust the chain tension.
- Sprocket inner diameter: 6 holes
- Chain links: 114
- Sprocket: 16 teeth
- Sprocket: 40 teeth
- Chain type: 520
Please note : It is very difficult to determine the correct model with 100% certainty. Therefore, we recommend comparing the photo and specifications with the chain components currently installed.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237616616 |
|---|---|
| Peso | 2,66 kg |
| Marca | AFAM |
| Tipo di prodotto | Kit catena |
| Tipo catena | 520 |
| Maglie | 114 |
| Pignone | 16 |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di AFAMKS-A-157 AFAM Chain Kit 16x40 KTM Duke 690 / 790
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Raccogli gli attrezzi necessari, tra cui chiavi a brugola, pinze per catena, una chiave dinamometrica, un supporto per sollevare la moto e lubrificante specifico per catene.
-
STEP 2Posiziona la moto su un cavalletto centrale o un supporto stabile che permetta la libera rotazione della ruota posteriore.
-
STEP 3Smonta la carenatura o la copertura della catena se presente, per avere libero accesso al sistema di trasmissione.
-
STEP 4Allenta il perno della ruota posteriore e i tendicatena per rimuovere la vecchia catena.
-
STEP 5Stacca la vecchia catena utilizzando le pinze apposite o un estrattore per maglie.
-
STEP 6Rimuovi i pignoni usurati (anteriore e posteriore) svitando le viti che li fissano, conservando le rondelle o le guarnizioni.
-
STEP 7Installa il nuovo pignone anteriore da 16 denti e quello posteriore da 40 denti forniti nel kit, avendo cura di serrare le viti seguendo le specifiche del costruttore.
-
STEP 8Monta la nuova catena da 520 con 114 maglie, posizionandola sul pignone anteriore e posteriore.
-
STEP 9Unisci la catena con la maglia di collegamento fornita, assicurandoti che sia ben bloccata e correttamente inserita.
-
STEP 10Riporta la ruota posteriore nella posizione corretta e regola la tensione della catena secondo le indicazioni del manuale ufficiale della KTM Duke.
-
STEP 11Serrare tutti i bulloni e dadi rispettando le coppie di serraggio consigliate dal costruttore.
-
STEP 12Lubrifica la catena con un prodotto specifico per garantire una lunga durata e prestazioni ottimali.
-
STEP 13Rimonta le coperture o carenature rimosse in precedenza.
-
STEP 14Controlla il corretto funzionamento girando la ruota posteriore e verificando che la catena sia ben tesa senza punti duri o giochi eccessivi.
-
STEP 15Effettua una prova su strada breve per accertarti che tutto funzioni correttamente e, se necessario, effettua ulteriori regolazioni della tensione della catena.
