Descrizione

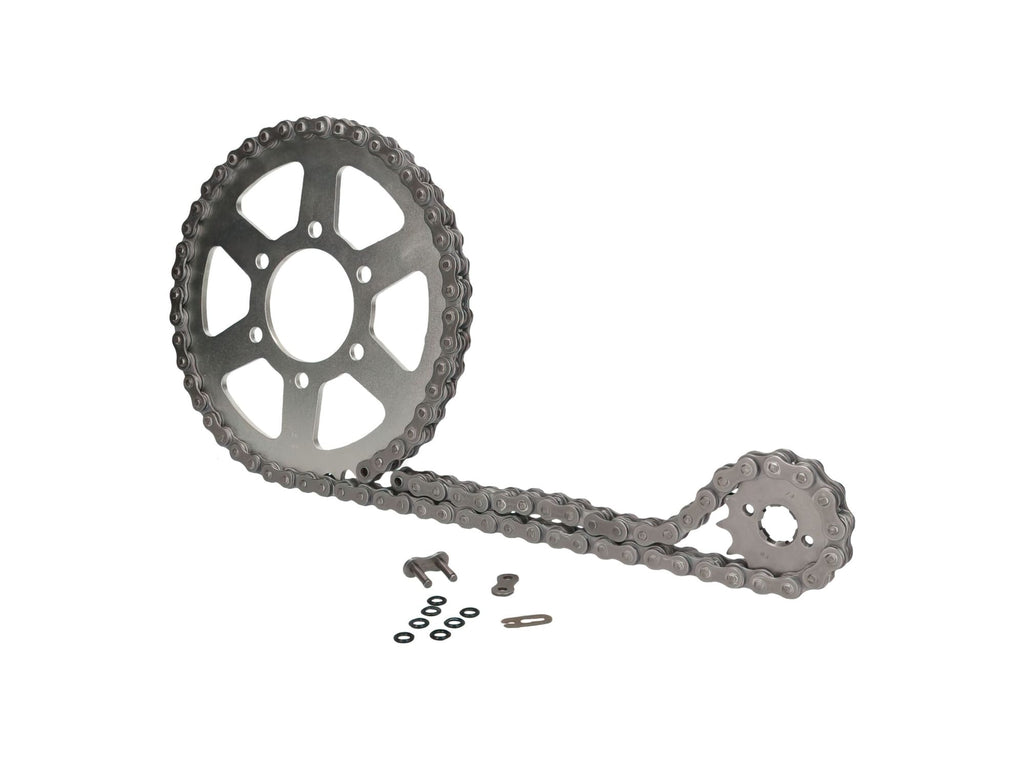

AFAM 14x46 chain set for the Hyosung GV 250, a top-quality kit from Afam, the chain drive specialist. This chain kit allows you to replace worn original parts or change the transmission ratio.
The chain and sprocket/chainwheel should be replaced when the sprocket teeth become too sharp, the chain is too loose, or has hard spots that make riding difficult.
After fitting the new set of chains, it is essential to correctly adjust the chain tension.
- Sprocket inner diameter: 74 mm
- Sprocket mounting: 6 holes
- Chain links: 116
- Sprocket: 14 teeth
- Sprocket: 46 teeth
- Chain type: 520
Please note : It is very difficult to determine the correct model with 100% certainty. Therefore, we recommend comparing the photo and specifications with the chain components currently installed.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237594310 |
|---|---|
| Peso | 3,08 kg |
| Marca | AFAM |
| Tipo di prodotto | Kit catena |
| Tipo catena | 520 |
| Maglie | 116 |
| Pignone | 14 |
| Corona | 46 |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di AFAMKS-A-46 AFAM Chain Kit 14x46 Hyosung GV 250
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro e assicurati che la moto sia stabile, preferibilmente su un cavalletto centrale o un supporto che permetta la rotazione libera della ruota posteriore. Procurati gli attrezzi necessari come chiavi a brugola, chiavi fisse, un cacciavite, un attrezzo per smontare la corona e una pinza per catene.
-
STEP 2Smonta il coperchio della catena di trasmissione per accedere a pignone, catena e corona.
-
STEP 3Allenta il perno ruota posteriore secondo le indicazioni del produttore e, se presente, rimuovi il distanziale. Allenta la tensione della catena svitando i tendicatena o agendo sull’asse ruota posteriore.
-
STEP 4Rimuovi la catena vecchia utilizzando una pinza per smontare il perno di giunzione rapida oppure taglia la vecchia catena con un attrezzo specifico se necessario.
-
STEP 5Smonta il pignone anteriore rimuovendo le viti che lo fissano alla ruota dentata motore.
-
STEP 6Smonta la corona posteriore svitando i bulloni che la fissano al mozzo ruota.
-
STEP 7Monta il nuovo pignone assicurandoti che il diametro interno e il numero dei fori corrispondano a quelli originali; serra le viti secondo le specifiche del costruttore.
-
STEP 8Monta la nuova corona posteriore allo stesso modo, verificando il corretto posizionamento e serrando i bulloni secondo le indicazioni ufficiali.
-
STEP 9Posiziona la nuova catena 520 con 116 maglie passando sopra pignone e corona, assicurandoti che la direzione indicata dal produttore, se presente, sia rispettata.
-
STEP 10Unisci le estremità della catena utilizzando il perno di giunzione rapido incluso o inserendo un perno con sicurezza; verifica che la catena scorra libera senza punti duri.
-
STEP 11Regola la tensione della catena seguendo le indicazioni del manuale ufficiale della Hyosung GV 250, evitando tensioni eccessive o troppo rilassate.
-
STEP 12Ricontrolla il serraggio di tutti i bulloni e il perno ruota, rimonta il coperchio catena e agisci una pulizia generale. Esegui una breve prova su strada per verificare il corretto funzionamento della trasmissione e apporta eventuali regolazioni della tensione se necessario.
