Descrizione

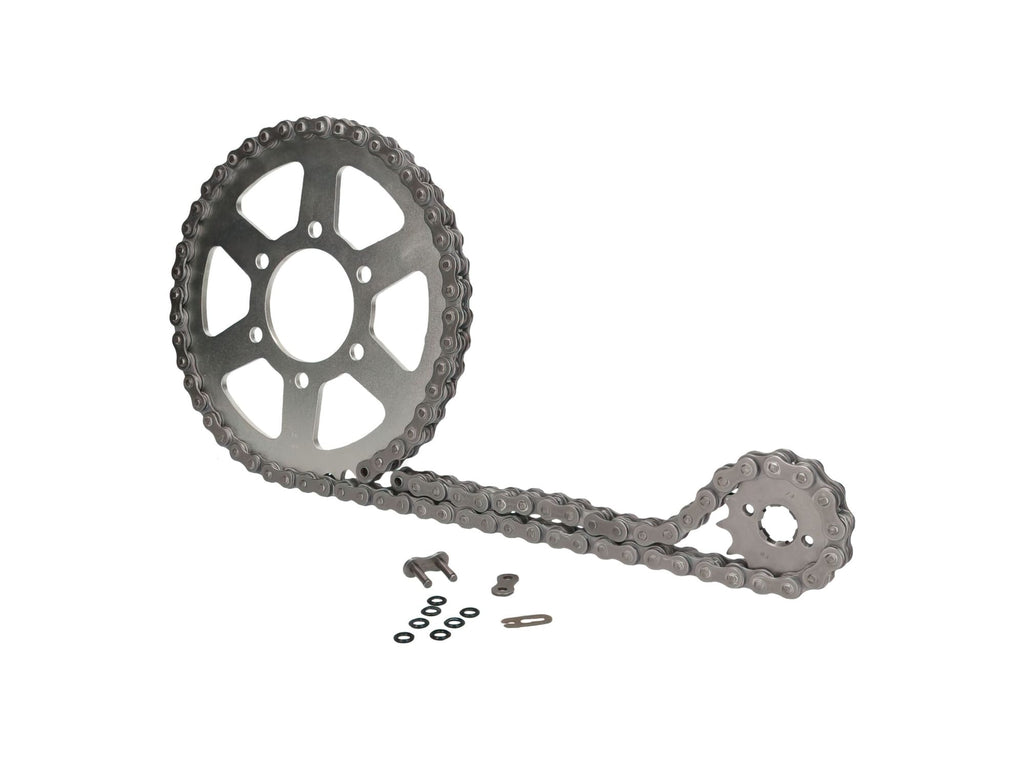

AFAM 14x39 chain set for Honda TRX 400 2005-2015. High-quality kit from Afam, the chain drive specialist. This chain kit allows you to replace worn original parts or change the transmission ratio.
The chain and sprocket should be replaced when the sprocket teeth become too sharp, the chain is too loose, or has hard spots that make riding difficult.
After fitting the new chain assembly, it is essential to correctly adjust the chain tension.
- Sprocket inner diameter: 110 mm
- Sprocket mounting: 4 holes
- Chain links: 94
- Sprocket: 14 teeth
- Sprocket: 39 teeth
- Chain type: 520
Please note : It is very difficult to determine the correct model with 100% certainty. Therefore, we recommend comparing the photo and specifications with the chain components currently installed.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237593993 |
|---|---|
| Peso | 2,17 kg |
| Marca | AFAM |
| Tipo di prodotto | Kit catena |
| Tipo catena | 520 |
| Maglie | 94 |
| Pignone | 14 |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di AFAMKS-A-17 AFAM Chain Kit 14x39 Honda TRX 400 2005 - 2015
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro assicurandoti di avere a disposizione gli attrezzi necessari: chiavi inglesi o a bussola, cacciaviti, una gruccia o supporto per sollevare il veicolo, una chiave dinamometrica e lubrificante per catene.
-
STEP 2Solleva il quad Honda TRX 400 utilizzando un cric o un supporto stabile che consenta la libera rotazione della ruota posteriore.
-
STEP 3Allenta e rimuovi la protezione della catena se presente, per accedere comodamente al pignone e alla catena usati.
-
STEP 4Allenta la catena esistente svitando il perno di giunzione o separando la catena usando uno smagliacatena, e rimuovi la catena usurata.
-
STEP 5Rimuovi il pignone anteriore svitando le viti di fissaggio (4 fori di montaggio); sostituiscilo con il nuovo pignone da 14 denti del kit AFAM allineandolo correttamente e serra le viti seguendo le specifiche del costruttore.
-
STEP 6Monta la nuova catena 520 da 94 maglie facendo attenzione alla corretta direzione del montaggio se indicata, quindi collegala utilizzando il perno di giunzione o il sistema fornito nel kit.
-
STEP 7Installa il pignone posteriore da 39 denti se previsto in sostituzione, assicurandoti di fissarlo bene e verificare che sia correttamente posizionato.
-
STEP 8Rimonta eventuali protezioni rimosse e abbassa il veicolo al suolo.
-
STEP 9Regola la tensione della catena secondo le specifiche del manuale ufficiale della Honda TRX 400, assicurandoti che abbia il giusto gioco per evitare slittamenti o eccessiva rigidità.
-
STEP 10Lubrifica abbondantemente la catena nuova con un lubrificante specifico per catene a moto o quad.
-
STEP 11Controlla nuovamente il serraggio di tutte le viti e la tensione della catena, quindi effettua un test di funzionamento su strada a bassa velocità per verificare la fluidità della trasmissione e l’assenza di rumori anomali.
-
STEP 12Effettua una nuova verifica della tensione della catena dopo i primi chilometri di utilizzo, regolando nuovamente se necessario.
