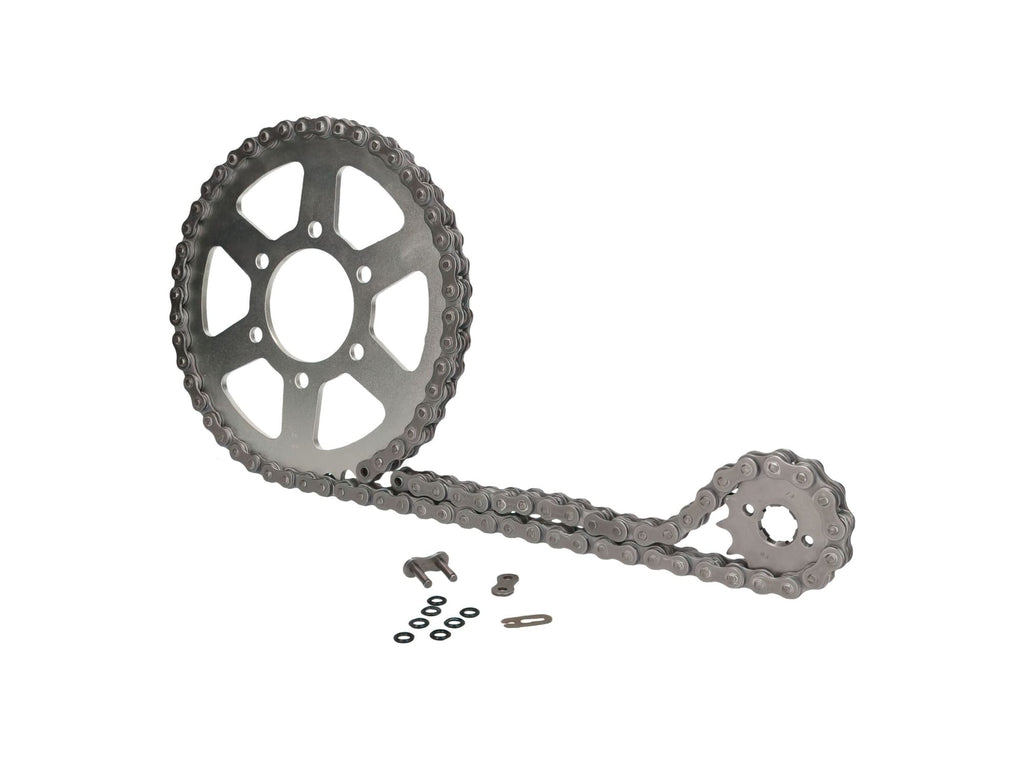

AFAM 14x30 chain set for Kymco Mxer 50, a top-quality kit from Afam, the chain drive specialist. This chain kit allows you to replace worn original parts or change the gear ratio.
The chain and sprocket/chainwheel should be replaced when the sprocket teeth become too sharp, the chain is too loose, or has hard spots that make riding difficult.
After fitting the new set of chains, it is essential to correctly adjust the chain tension.
- Sprocket inner diameter: 52 mm
- Sprocket mounting: 4 holes
- Chain links: 78
- Sprocket: 14 teeth
- Sprocket: 30 teeth
- Chain type: 520
Please note : It is very difficult to determine the correct model with 100% certainty. Therefore, we recommend comparing the photo and specifications with the chain components currently installed.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237594761 |
|---|---|
| Peso | 1,80 kg |
| Marca | AFAM |
| Tipo di prodotto | Kit catena |
| Tipo catena | 520 |
| Maglie | 78 |
| Pignone | 14 |
| Corona | 30 |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di AFAMKS-A-87 AFAM Chain Kit 14x30 Kymco Mxer 50
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Preparazione
Posiziona lo scooter su un cavalletto centrale o un supporto stabile per garantire la sicurezza durante l’intervento. Assicurati di avere a disposizione gli attrezzi necessari come chiavi a brugola, chiavi dinamometriche, pinze per catene e, se serve, un estrattore pignone. -
STEP 2Smontaggio della catena e dei componenti usurati
Allenta il dado della ruota posteriore per facilitare la rimozione della catena. Se la catena è dotata di un giunto rapido, aprilo con attenzione; altrimenti usa una pinza specifica per catene. Rimuovi il pignone anteriore togliendo le viti che lo fissano (verifica la modalità di fissaggio, in questo caso 4 fori). Smonta anche la corona posteriore dopo aver tolto i bulloni di fissaggio. -
STEP 3Pulizia e controllo
Pulisci accuratamente le zone dove montano pignone e corona, rimuovendo eventuali residui di olio o sporco. Controlla l’alloggiamento del pignone e i supporti della corona per eventuali danni o usura anomala. -
STEP 4Montaggio del pignone e della corona nuovi
Posiziona il pignone AFAM nuovo sulla sua sede, allineando i fori e fissalo con le viti serrando secondo le specifiche del costruttore. Successivamente monta la corona da 30 denti sul mozzo posteriore e avvita i bulloni con la coppia di serraggio indicata nel manuale del veicolo. -
STEP 5Montaggio della catena nuova
Inserisci la catena nuova da 78 maglie sul pignone e sulla corona, facendo attenzione a non torcerla. Unisci le estremità tramite il giunto rapido incluso o unisci la maglia con l’apposito strumento per catene 520. -
STEP 6Regolazione della tensione della catena
Muovi la ruota posteriore per regolare la tensione della catena. La catena deve presentare un leggero gioco verticale secondo le specifiche indicate dal costruttore. Verifica che la catena non sia troppo tesa né troppo allentata per evitare usura precoce o danni alla trasmissione. -
STEP 7Controlli finali e prova
Serrato ogni bullone e dado secondo le specifiche del costruttore, ruota manualmente la ruota posteriore per assicurarti che la catena scorra fluidamente senza punti duri. Esegui un breve test di guida in sicurezza per verificare la corretta funzionalità della nuova trasmissione. -
STEP 8Manutenzione periodica
Dopo l’installazione, controlla regolarmente la tensione e la lubrificazione della catena per garantirne la durata e il corretto funzionamento nel tempo.
