Descrizione

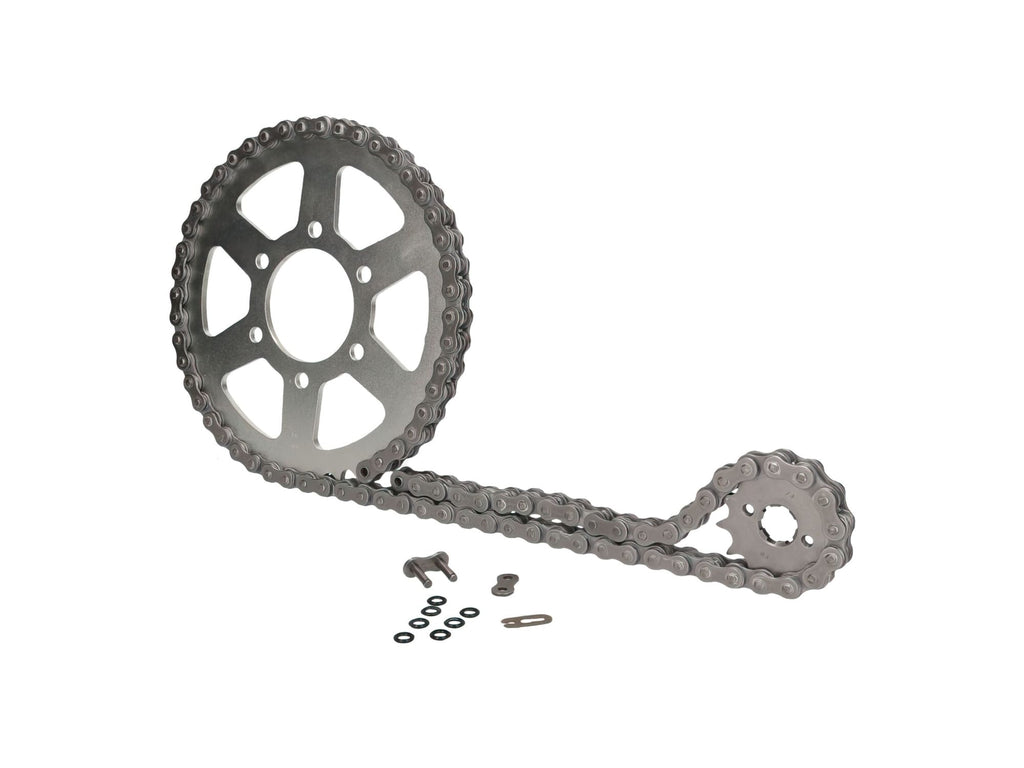

AFAM 13x38 chain set for Honda TRX 450 R up to 2015. High-quality kit from Afam, the chain drive specialist. This chain kit allows you to replace worn original parts or change the gear ratio.
The chain and sprocket should be replaced when the sprocket teeth become too sharp, the chain is too loose, or has hard spots that make riding difficult.
After fitting the new chain assembly, it is essential to correctly adjust the chain tension.
- Sprocket inner diameter: 110 mm
- Sprocket mounting: 4 holes
- Chain links: 96
- Sprocket: 13 teeth
- Sprocket: 38 teeth
- Chain type: 520
Please note : It is very difficult to determine the correct model with 100% certainty. Therefore, we recommend comparing the photo and specifications with the chain components currently installed.
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
| EAN | 4057237593740 |
|---|---|
| Peso | 2,19 kg |
| Marca | AFAM |
| Tipo di prodotto | Kit catena |
| Tipo catena | 520 |
| Pignone | 13 |
| Corona | 38 |
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 370€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di AFAMKS-A-13 AFAM Chain Kit 13x38 Honda TRX 450 R up to 2015
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara l’area di lavoro, assicurandoti che la moto sia posizionata stabilmente su un cavalletto centrale o su un supporto che consenta alla ruota posteriore di girare liberamente.
-
STEP 2Rimuovi eventuali protezioni o coperture che impediscono l’accesso alla trasmissione a catena.
-
STEP 3Allenta il dado della ruota posteriore e la vite del tendicatena per poter rimuovere la vecchia catena.
-
STEP 4Smonta la catena usurata, tagliandola con un tronchese o utilizzando lo smonta catena, facendo attenzione a non danneggiare altri componenti.
-
STEP 5Rimuovi il pignone e la corona usurati svitando i bulloni di fissaggio; pulisci bene le superfici di montaggio.
-
STEP 6Monta il nuovo pignone da 13 denti assicurandoti che sia allineato correttamente e fissalo con le viti, serrandole secondo le specifiche del costruttore.
-
STEP 7Monta la nuova corona da 38 denti, controllando che sia ben posizionata e serrando i bulloni come indicato nel manuale ufficiale.
-
STEP 8Installa la nuova catena 520 con 96 maglie, collegandola tramite il giunto rapido o i rivetti inclusi, accertandoti che l’anello di collegamento sia corretto e saldamente chiuso.
-
STEP 9Regola la tensione della catena seguendo le indicazioni del manuale Honda TRX 450 R, garantendo una flessione corretta senza eccessivi giochi né troppo tirata.
-
STEP 10Rimonta eventuali protezioni o coperture precedentemente rimosse.
-
STEP 11Controlla che tutti i bulloni siano serrati correttamente e che la catena giri liberamente senza punti duri.
-
STEP 12Esegui una prova su strada a bassa velocità per verificare il corretto funzionamento della trasmissione e della tensione della catena, regolando nuovamente se necessario.
