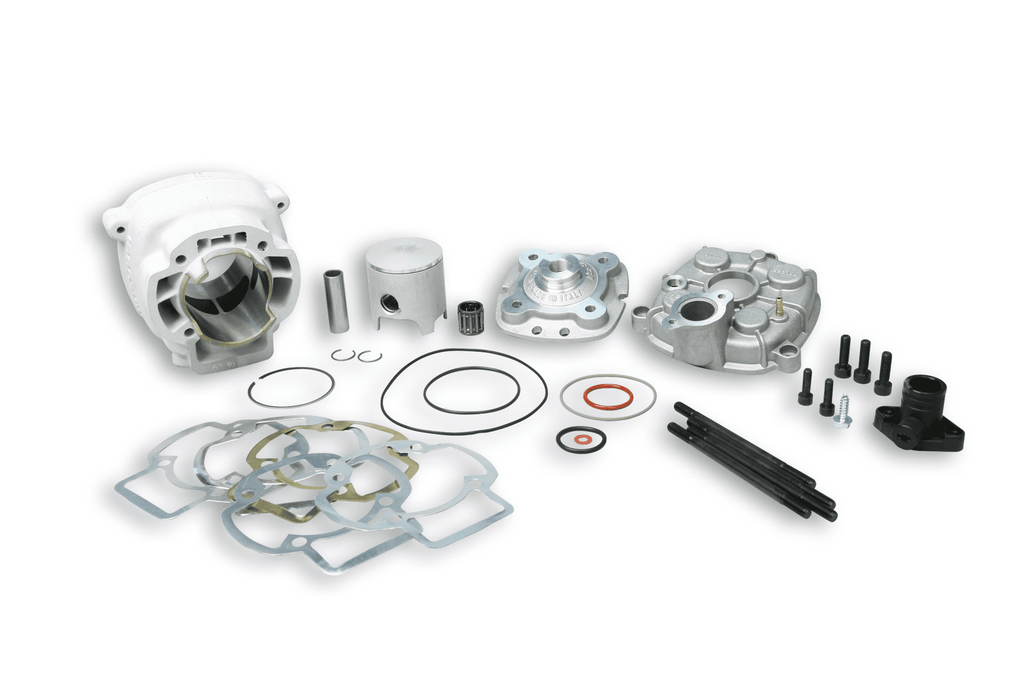

3113042 CYLINDER MHR TEAM 7T BIG BORE aluminium thermal group D.50 H20 44mm stroke, 13mm pin (ONLY for 5313270 crankshafts)
7 ports, split exhaust and detachable head
single ring piston
connecting rod 85
Bore 50mm
44mm stroke
Displacement 86.35 cc
From the technology of the famous MHR Trofeo Malossi Scooter seven-port thermal units, the new BIG BORE Ø 50 thermal units, stroke 39.2/39.3 and 44, have taken shape, designed for Minarelli and Piaggio engines.
All the pilots, enthusiastic about the novelty, wanted to test them. The results were not long in coming: the increase in power and absolute reliability have demonstrated, once again, the quality of the product and the professionalism of the Malossi company.
Technical features:
- Seven-port cylinder, H2O, gravity-cast in hardened aluminum alloy, cermetal coated barrel smoothed with diamond tools
- Bore 50
- Reinforced single-ring piston with domed head
- Segment Ø 50 x 0.8 in KDN5 cast iron
- Split head in hardened primary aluminum alloy with calculated and oriented cooling circuit conveyance system.
Technical note: the thermal units listed above have been designed to be used exclusively in combination with Malossi crankshafts.
ATTENTION: To ensure the necessary rigidity of the thermal group, the cylinder has an insertion diameter in the engine crankcase of 56.2 -0.1/-0.2 mm. It is therefore necessary to bore the crankcases with a 56.7 +0.0/0.1 mm boring bar to a depth of 21 mm.
SPARE PARTS LIST
19 8696Q 4 STUD SCREWS M 6x102 for CASE
1113045 ENVELOPE GUARN.COMPL. GR.TERM.Ø 47.6-50 (MULTI-THICKNESS - O-RING) (PIAGGIO)
3113043 CYLINDER Ø 50 alum. (44 mm stroke) H2O MHR BIG BORE
15 9489B COMPL. STRAIGHT H2O CONNECTOR for GR.TERM.For Vehicles PRODUCED 2001 ->
38 9010 HEAD COVER
3611632 PIN STOP Ø 13x1 C-SHAPED
6615509B ROLLER CAGE Ø 13x17x17,7
3413034.A0 PISTON Ø 50 A thk.Ø13 seg.1 rect.chrome.
3413034.B0 PISTON Ø 50 B thk.Ø13 seg.1 rect.chrome.
3413034.C0 PISTON Ø 50 C th.Ø13 seg.1 rect.chrome.
3413034.D0 PISTON Ø 50 D thk.Ø13 seg.1 rect.chrome.
3413034 PISTON Ø 50 thickness Ø 13 seg.1 rect.chrome.
3514741B SEGMENT Ø 50x0.8 rectangular KDN5
3511943BA SEGMENT Ø 50x0.8x2 rectangular MHR TEAM
2313049B PIN Ø 13x08,5x41 for PISTON
3813207 HEAD Ø 50 aluminium DEMOUNTABLE
