Descrizione
Cylinder:
-Made of high silicon aluminum obtained by gravity casting.
-Special ceramic coating of the barrel, developed with patented technology and carried out within our
establishments.
-Sanding performed crosswise by highly specialized personnel, with elaborate systems and special diamond tools.
-Automatic processing carried out on special numerically controlled machines with extremely high precision.
-The cylinder is equipped with a self-centering head system.
-Diameter: ø 50
-Race: 43
-Displacement: 85cc
-Plug: 12mm
Piston:
-Vertex Flat Head, with minimal expansion at the high temperatures present.
-Lightened at the top and reinforced at the head for maximum resistance to the highest compressions.
-Profile and dimensions developed and rigorously controlled with SCM system inside our factories.
-Segment: No. 1, 1mm thick in S10 steel with very high resistance, reported with special chrome for high
anti-wear.
-Pin: Ground and tempered with the highest technologies and precision.
Header:
-In special die-cast alloy, with self-centering on the cylinder and recalculated dome sizing.
Gaskets:
-Produced with the most sophisticated systems and compliant with EEC regulations, with specially tested hardness compounds and materials
specifically in the competitive sector.
-Base support casing: N.4 (aluminium thickness 0.10/0.20/0.30) + Tempflex thickness 0.5
-Exhaust gasket with aluminum edge
O-Ring:
-Dimensions, Hardness and Materials according to the best production systems.
Compatibility Table

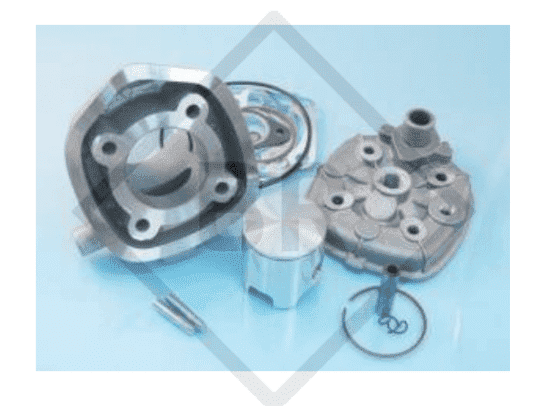

76940.00 GP1 CYLINDER KIT Yamaha Aerox d50 aluminium stroke 43 th. 12
Code: 76940.00
The Product may be reserved exclusively for competitions in places specially designated for such purposes according to the provisions of the competent sports authorities. We decline all responsibility for improper use.
FOR INFORMATION DO NOT HESITATE TO CONTACT
Billaricambi staff
Per qualsiasi dubbio o informazione contatta lo staff Billaricambi SRLS.
Compatibilità del prodotto
| Marca | Modello |
|---|
Scheda tecnica
Scheda tecnica in aggiornamento. Le informazioni per questo prodotto saranno disponibili a breve.
Spedizione & resi
Metodi di spedizione
-
Italia
Spedizione gratuita: per ordini compresi e superiori a 350€ (corrieri BRT e SDA)
Spedizione standard: 8,00€ (corrieri BRT e SDA)
Spedizione standard isole: 9,20€ (corrieri BRT e SDA)
Spedizione con contrassegno: + 4,90€ (corrieri BRT e SDA)
Tempi di consegna: 24–48 ore. -
Europa
Spedizione standard: 27,90€ (corriere DHL)
Tempi di consegna: 3–5 giorni. -
America
Spedizione standard: 48,90€ (corriere DHL)
Tempi di consegna: 5–7 giorni.
Puoi aggiungere la spedizione assicurata per proteggere il tuo ordine da furti, smarrimenti o danneggiamenti durante il trasporto.
Resi e diritto di recesso
- Il consumatore ha diritto di recesso entro 14 giorni dalla consegna, senza penalità e senza doverne specificare il motivo (D.Lgs. 206/2005).
- Le spese di restituzione sono a carico del cliente e la merce deve essere restituita in perfetto stato di conservazione, inutilizzata, integra, con sigilli, etichette e imballi originali.
- Il rimborso viene effettuato sullo stesso metodo di pagamento entro i termini di legge, dopo la ricezione e la verifica della merce resa.
- Il diritto di recesso non si applica agli acquisti effettuati con Partita IVA.
In caso di prodotto difettoso o di errore da parte nostra, ci occupiamo noi della sostituzione o del rimborso, includendo le spese di spedizione e di reso ove previsto. Per tutti i dettagli completi consulta la nostra Politica di reso e rimborso .
Guida all'installazione di 76940 thermal group gp1 yamaha aerox d50 aluminium stroke 43 sp. 12
Procedura consigliata per montaggio e controlli finali (prima di avviare il motore).
-
STEP 1Prepara il banco di lavoro e assicurati che lo scooter sia stabile, con motore freddo e la batteria scollegata per sicurezza.
-
STEP 2Rimuovi la carenatura e tutti i componenti necessari per accedere al gruppo termico originale, come marmitta, carburatore, bobina e testata.
-
STEP 3Svuota il liquido di raffreddamento seguendo le indicazioni del produttore per non danneggiare il motore e raccogli il fluido in un contenitore idoneo.
-
STEP 4Smonta la testata e il cilindro originale, facendo attenzione a non danneggiare guarnizioni o spine.
-
STEP 5Pulisci accuratamente la superficie del basamento e verifica che non ci siano residui o imperfezioni.
-
STEP 6Monta le guarnizioni nuove fornite nella confezione: appoggia le quattro guarnizioni di base (alluminio e Tempflex) secondo spessore richiesto, quindi posiziona il cilindro allineandolo correttamente con il sistema di autocentraggio della testata.
-
STEP 7Inserisci il pistone Vertex utilizzando lo spinotto da 12 mm, precedentemente lubrificato, assicurandoti che i segmenti siano ben posizionati senza danneggiarli.
-
STEP 8Rimonta la testata in lega speciale, avendo cura di centrarla sul cilindro tramite il sistema di autocentraggio e serrala seguendo le specifiche della casa.
-
STEP 9Ricolllega tutti i componenti smontati: marmitta, carburaore, bobina e verifica che tutte le connessioni elettriche e tubazioni siano a posto.
-
STEP 10Riempi il circuito di raffreddamento con liquido nuovo, controlla che non vi siano perdite e ricollega la batteria.
-
STEP 11Controlla visivamente il montaggio e fai una prova a motore acceso mantenendo basso il regime per i primi minuti; monitora temperatura, tenuta e funzionamento generale.
-
STEP 12Una volta terminata la prova, spegni il motore, ricontrolla serraggi e livelli e rimonta le carenature per completare l’installazione.
